Description
Über dieses Produkt

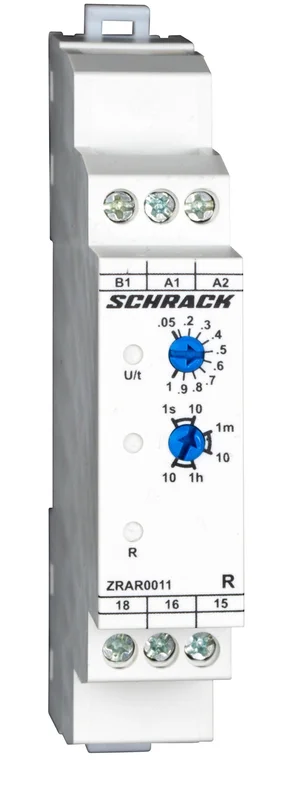

Das Monofunktionsrelais rfv. aus der Schrack AMPARO Serie ermöglicht eine präzise rückfallverzögerte Zeitsteuerung für Ihre Elektroinstallation. Das Reiheneinbaugerät arbeitet mit einer Versorgungsspannung von 24–240 V AC sowie 24–48 V DC und verfügt über einen Wechsler-Kontakt mit einer Schaltleistung von 5 A. Mit kompakten Maßen von 90x18x58 mm und einer Verlustleistung von 1,00 W fügt sich das Schrack Relais platzsparend in jeden Schaltschrank ein. Die Einsatztemperatur liegt in einem Bereich von -25 °C bis +55 °C. Diese Komponente steuert zuverlässig Zeitabläufe in der Haustechnik und Industriesteuerungen. Das Produkt ist innerhalb von 1 bis 3 Werktagen verfügbar und kann bequem direkt hier bei TELA online bestellt werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Funktion: Rückfallverzögert – sorgt für exakte zeitliche Abschaltvorgänge nach Impulsende.
- Spannungsbereich: 24-240V AC / 24-48V DC – flexibler Einsatz durch weiten Spannungsbereich.
- Bauform: 18 mm Reiheneinbau – ermöglicht eine platzsparende Montage auf der Hutschiene.
- Kontaktkonfiguration: 1 Wechsler – bietet einen Umschaltkontakt für verschiedene Steuerungsaufgaben.
Anwendungsbereiche
- Nachlaufsteuerung von Lüftern in Sanitärräumen.
- Zeitverzögerte Abschaltung von Beleuchtungen oder Signaleinrichtungen.
- Steuerung von Schützspulen in der Automatisierungstechnik.
- Prozessüberwachung, bei der Schaltvorgänge nach einem definierten Abfallsignal erfolgen.
Technische Details
| EAN | 9004840141887 |
| Funktion | rückfallverzögert |
| Nettogewicht | 0,04kg/Stk |
| CAD-Symbol | K |
| Vorteilscode CH | 1887-0019-22 |
| Ausführung | Reiheneinbau |
| HxBxT mm | 90x18x58 |
| Hersteller | Schrack |
| Kontakte | 1 Wechsler |
| Serie | AMPARO |
| Verpackungseinheit | 1Stk |
| HLief-Artikel Nummer | 150120B |
| BxHxT mm | 18x90x58 |
| Verlustleistung | 1,00W |
| Versorgungsspannung AC | 24-240V |
| Max. Umgebungstemperatur | 55°C |
| BEST. NR. | ZRAR0011 |
| VE | 400Stk |
| Versorgungsspannung DC | 24-48V |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: ZRAR0011– | EAN: 9004840141887 | Hersteller-Art.-Nr.: 150120B
Downloads
| Foto: Monofunktionsrelais rfv., AMPARO, 24VAC/DC, 230VAC, 1W, 5A Foto: Monofunktionsrelais rfv., AMPARO, 24VAC/DC, 230VAC, 1W, 5A Foto: Monofunktionsrelais rfv., AMPARO, 24VAC/DC, 230VAC, 1W, 5A Foto: Monofunktionsrelais rfv., AMPARO, 24VAC/DC, 230VAC, 1W, 5A Foto: Monofunktionsrelais rfv., AMPARO, 24VAC/DC, 230VAC, 1W, 5A |
| CAD Zeichnung: Monofunktionsrelais rfv., AMPARO, 24VAC/DC, 230VAC, 1W, 5A |
| Maßbild: Monofunktionsrelais rfv., AMPARO, 24VAC/DC, 230VAC, 1W, 5A |
| Montageanleitung: Monofunktionsrelais rfv., AMPARO, 24VAC/DC, 230VAC, 1W, 5A |
| Schaltbild: Monofunktionsrelais rfv., AMPARO, 24VAC/DC, 230VAC, 1W, 5A |
| Datenblatt: Monofunktionsrelais rfv., AMPARO, 24VAC/DC, 230VAC, 1W, 5A |
| Blätterkatalog |
| Katalogseite: Monofunktionsrelais rfv., AMPARO, 24VAC/DC, 230VAC, 1W, 5A |
Suchbegriffe
Zeitrelais
Häufig gestellte Fragen
Was bedeutet die Funktion rückfallverzögert bei diesem Schrack AMPARO Relais?
Bei der rückfallverzögerten Funktion startet der Zeitablauf erst, nachdem das Steuersignal abgeschaltet wurde. Das Relais bleibt für die eingestellte Zeit angezogen und fällt erst danach ab.
Kann das Schrack Monofunktionsrelais ZRAR0011 sowohl mit AC als auch DC betrieben werden?
Ja, das Modell unterstützt einen weiten Spannungsbereich. Es ist für Versorgungsspannungen von 24 bis 240 V AC sowie für 24 bis 48 V DC ausgelegt.
Wie breit ist das Schrack AMPARO Zeitrelais für den Schaltschrankeinbau?
Das Relais der Serie AMPARO besitzt eine Gehäusebreite von 18 mm. Damit ist es für die platzsparende Montage auf einer Standard-Tragschiene (Hutschiene) optimiert.
Welche maximale Schaltleistung hat der Kontakt des ZRAR0011 Relais?
Das Schrack Zeitrelais verfügt über einen Wechsler-Kontakt, der für eine Schaltleistung von bis zu 5 Ampere ausgelegt ist.
