Description
Über dieses Produkt

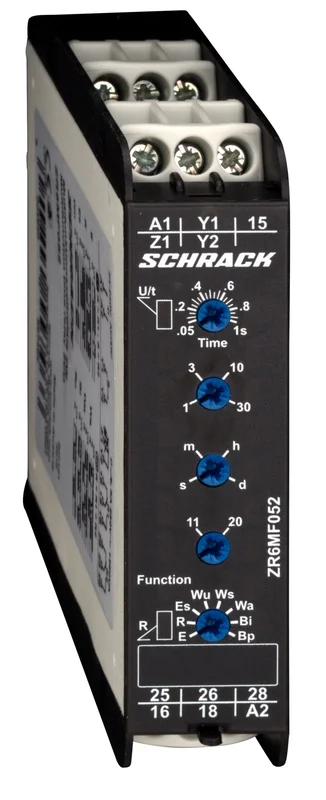

Das Multifunktionsrelais von Schrack bietet 16 verschiedene Funktionen in einem kompakten Gehäuse und unterstützt einen Spannungsbereich von 24-240V AC/DC. Das Gerät ist mit zwei Wechsler-Kontakten ausgestattet und misst 92x29x128 mm bei einem Nettogewicht von 0,07 kg. Der Betrieb ist in einem Umgebungstemperaturbereich von -25°C bis +55°C möglich, wobei die Verlustleistung bei 1,00W liegt. Dieses Zeitrelais aus der Serie ZR6 dient zur präzisen Steuerung von Zeitabläufen in industriellen Anlagen und Schaltschränken. Die Lieferzeit für dieses Modell beträgt 1 bis 3 Werktage. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Versorgungsspannung: 24-240V AC/DC – flexibler Einsatz in verschiedenen Stromkreisen.
- Kontaktausstattung: 2 Wechsler – ermöglicht komplexe Schaltvorgänge.
- Multifunktionalität: 16 wählbare Funktionen – deckt verschiedenste Zeitsteuerungsanforderungen ab.
- Temperaturbereich: -25°C bis +55°C – robuster Betrieb in unterschiedlichen Umgebungen.
- Kompaktes Design: 92x29x128 mm – platzsparende Montage im Schaltschrank.
Anwendungsbereiche
- Automatisierungstechnik in Maschinensteuerungen
- Lichtsteuerungen und Gebäudesystemtechnik
- Verzögerte Ansteuerung von Schützen und Relais
- Zeitgesteuerte Überwachungsprozesse in der Industrie
Technische Details
| EAN | 9004840557466 |
| Versorgungsspannung DC | 24-240V |
| CAD-Symbol | K |
| CAD-external terminals | 1 |
| LxBxH mm | 92x29x128 |
| Hersteller | Schrack |
| BEST. NR. | ZR6MF052 |
| Verpackungseinheit | 1Stk |
| Funktion | Multifunktion |
| Verlustleistung | 1,00W |
| Versorgungsspannung AC | 24-240V |
| Max. Umgebungstemperatur | 55°C |
| Ausführung | Industrieausführung |
| Kontakte | 2 Wechsler |
| Nettogewicht | 0,07kg/Stk |
| Serie | ZR6 |
| Min. Umgebungstemperatur | -25°C |
| HLief-Artikel Nummer | 120103D |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: ZR6MF052– | EAN: 9004840557466 | Hersteller-Art.-Nr.: 120103D
Downloads
| CAD Zeichnung: Multifunktionsrelais, 16 Funktionen, 24-240V, 2 Wechsler |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Multifunktionsrelais, 16 Funktionen, 24-240V, 2 Wechsler |
| Maßbild: Multifunktionsrelais, 16 Funktionen, 24-240V, 2 Wechsler |
| Datenblatt: Multifunktionsrelais, 16 Funktionen, 24-240V, 2 Wechsler |
| Katalogseite: Multifunktionsrelais, 16 Funktionen, 24-240V, 2 Wechsler |
Suchbegriffe
Zeitrelais
Häufig gestellte Fragen
Welche Funktionen bietet das Schrack Multifunktionsrelais ZR6MF052?
Das Relais bietet insgesamt 16 Funktionen, darunter E, R, Es, Wu, Ws, Wa, Bi und Bp. Es unterstützt sowohl verzögerte Kontakte als auch Sofortkontakte, was eine vielseitige Anwendung in der Steuerungs- und Industrietechnik ermöglicht.
Kann das Schrack ZR6 Zeitrelais an 230V AC angeschlossen werden?
Ja, das Modell ZR6MF052 ist für einen weiten Versorgungsspannungsbereich von 24-240V AC und DC ausgelegt. Damit deckt es gängige Spannungspegel in industriellen Installationen problemlos ab.
Wie viele Kontakte stehen am Schrack Multifunktionsrelais zur Verfügung?
Das Gerät ist mit zwei Wechsler-Kontakten (2 Wechsler) ausgestattet. Diese ermöglichen die Ansteuerung von zwei unabhängigen Stromkreisen basierend auf der eingestellten Zeitfunktion.
Ist das Schrack Multifunktionsrelais ZR6MF052 für den Einbau im Schaltschrank geeignet?
Mit seinen Abmessungen von 92x29x128 mm ist das Relais in Industrieausführung speziell für die Montage im Schaltschrank konzipiert. Es ist für Umgebungstemperaturen von -25°C bis +55°C spezifiziert.
