Über dieses Produkt

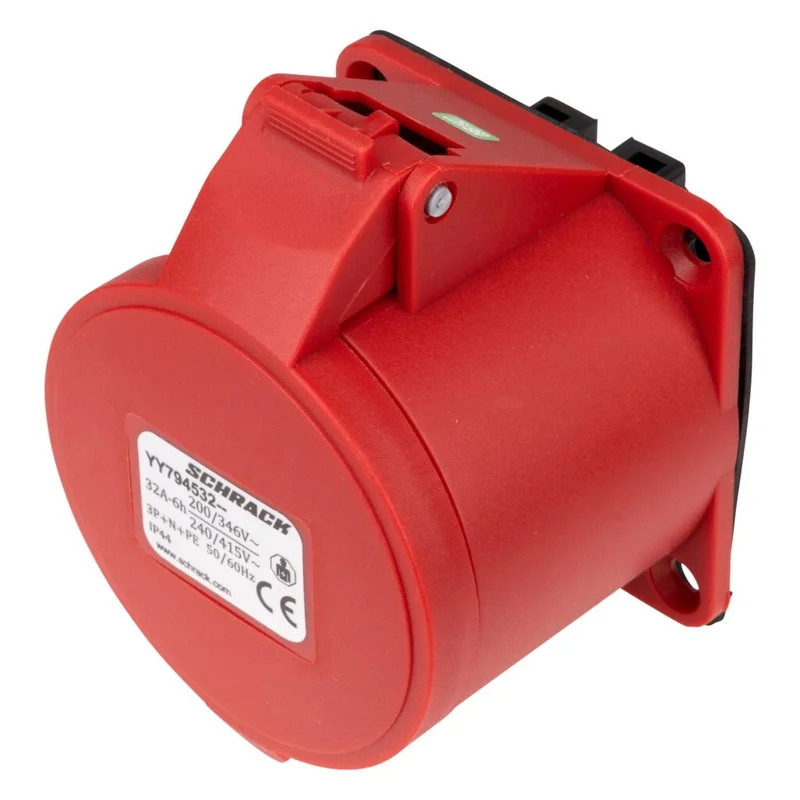

Die Schrack CEE-Anbaudose 5-polig mit 32A und 400V ist eine gerade Ausführung für den zuverlässigen Schrank- und Schalttafeleinbau. Das Gehäuse aus robustem PA6-Kunststoff bietet die Schutzart IP44 und eine Schlagfestigkeit gemäß IK07. Für den elektrischen Anschluss sind Schraubklemmen für starre Leiter bis 16mm² sowie flexible Leiter bis 6mm² ausgelegt. Die kompakte Bauform mit den Maßen 75x81x101 mm ist für Umgebungstemperaturen von -20°C bis 40°C spezifiziert. Sie eignet sich für den Einsatz in Industrieanlagen, Werkstätten und zur professionellen Stromverteilung in Gebäuden. Ihre Bestellung ist in 1 bis 3 Werktagen bei Ihnen, wenn Sie die CEE-Anbaudose jetzt bei TELA kaufen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 32A: Ausgelegt für hohe Lasten in 5-poligen Stromnetzen (3P+N+PE).
- Schutzart IP44: Spritzwassergeschützte Ausführung für den Einsatz in Innenbereichen und geschützten Außenbereichen.
- Robuste Konstruktion: Schlagfestes PA6-Material mit IK07-Klassifizierung für mechanische Beanspruchung.
- Einfache Montage: Unverlierbare Schrauben und definierte Abisolierlängen erleichtern die Installation an Schalttafeln.
- Sicherer Kontakt: Kontaktmaterial aus Messing sorgt für dauerhafte elektrische Leitfähigkeit.
Anwendungsbereiche
- Schaltschrankbau für Industrie- und Gewerbeanlagen.
- Integration in stationäre Stromverteiler und Anschlusskästen.
- Anschluss von Maschinen und Aggregaten in Werkstattumgebungen.
- Einsatz in der Gebäudetechnik bei temporären oder festen Stromanschlüssen.
Technische Details
| EAN | 9004840842586 |
| Nettogewicht | 0,20kg/Stk |
| Max. Umgebungstemperatur | 40°C |
| Schutzart | IP44 |
| Max. Kabeldurchmesser | 22mm |
| Min. Umgebungstemperatur | -20°C |
| Nennbetriebsspannung | 230/415V |
| Stellung des Schutzleiterkontaktes | 6h |
| Max. Querschnitt flexibel | 6mm² |
| Anschlussart | Schraubklemme |
| Glühdrahtfestigkeit | 650°C |
| BEST. NR. | YY794532 |
| Hersteller | Schrack |
| Norm | EN 60309-1; EN 60309-2 |
| VE | 100Stk |
| Frequenz | 50/60Hz |
| Vorteilscode CH | 2586-0006-99 |
| Verpackungseinheit | 1Stk |
| Max. Querschnitt starre Leiter | 16mm² |
| LxTxH mm | 75x81x101 |
| Isolationsspannungsfestigkeit | 690V |
| Bemessungsstrom | 32A |
| Verlustleistung | 1,00W |
| Material | PA6 |
| Min. Querschnitt starre Leiter mehrdrähtig | 4mm² |
| HLief-Artikel Nummer | S04256 |
| Max. Querschnitt starre Leiter mehrdrähtig | 10mm² |
| Pole | 5 |
| Abisolierlänge PE | 17mm |
| Test Leerzeichen Attribut | – |
| Kennfarbe | rot |
| Max. Drehmoment | 1,20Nm |
| Max. Querschnitt flexibel mit Aderendhülse | 6mm² |
| Schlagfestigkeit | IK07 |
| Abisolierlänge L/N | 12mm |
| Kontaktmaterial | Messing |
| Polanordnung | 3P+N+PE |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: YY794532– | EAN: 9004840842586 | Hersteller-Art.-Nr.: S04256
Downloads
| Montageanleitung: CEE-Anbaudose, 5-polig, 32A, 400V, IP44, gerade |
| Foto: CEE-Anbaudose, 5-polig, 32A, 400V, IP44, gerade Foto: CEE-Anbaudose, 5-polig, 32A, 400V, IP44, gerade Foto: CEE-Anbaudose, 5-polig, 32A, 400V, IP44, gerade Foto: CEE-Anbaudose, 5-polig, 32A, 400V, IP44, gerade |
| Maßbild: CEE-Anbaudose, 5-polig, 32A, 400V, IP44, gerade |
Suchbegriffe
Kraftsteckdose, Außensteckdose, Aufputzsteckdose, CEE, Magnus, 5x32A
Häufig gestellte Fragen
Welcher Kabelquerschnitt kann an die 32A CEE-Anbaudose angeschlossen werden?
Die 32A CEE-Anbaudose von Schrack ist für starre Leiter mit einem Querschnitt von bis zu 16mm² ausgelegt. Flexible Leiter können mit bis zu 6mm², auch mit Aderendhülse, sicher angeschlossen werden.
Ist die Schrack CEE-Anbaudose 32A für den Außenbereich geeignet?
Die Steckdose verfügt über die Schutzart IP44. Das bedeutet, sie ist spritzwassergeschützt und kann problemlos in geschützten Außenbereichen oder feuchten Umgebungen eingesetzt werden.
Was bedeutet die 6h Kennzeichnung bei dieser CEE-Anbaudose?
Die 6h-Stellung gibt die Position des Schutzkontaktes bei der CEE-Verbindung an. Dies ist der internationale Standard für 400V-Drehstromanwendungen, um die korrekte Phasenbelegung sicherzustellen.
Wie wird die CEE-Anbaudose 32A befestigt?
Es handelt sich um eine Anbaudose, die für den Schrank- oder Schalttafeleinbau konzipiert ist. Dank der kompakten Bauweise lässt sie sich mit den beiliegenden unverlierbaren Schrauben einfach auf flachen Oberflächen montieren.
