Description
Über dieses Produkt

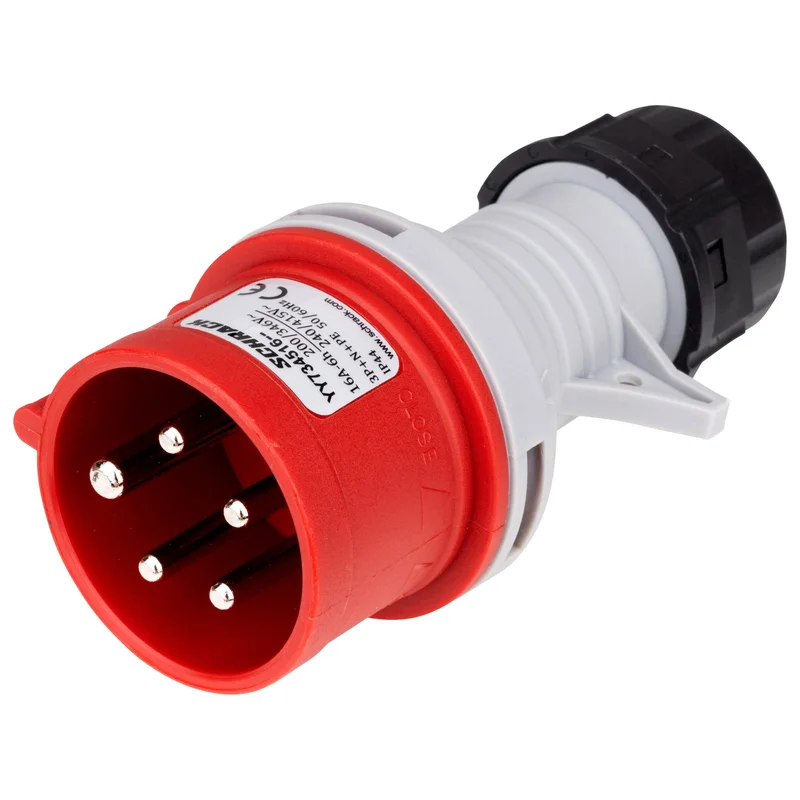

Der CEE-Stecker von Schrack bietet eine integrierte Phasenwendevorrichtung für eine unkomplizierte Änderung der Drehrichtung bei 16A Drehstromverbrauchern. Das 5-polige Gehäuse ist in Schutzart IP44 ausgeführt und besteht aus robustem PA6-Kunststoff mit Kontaktteilen aus Messing. Mit einer Nennspannung von 400V und einer Schlagfestigkeit von IK07 ist der Stecker für Leiterquerschnitte von 1,50 mm² bis 2,50 mm² ausgelegt. Der Einsatz erfolgt primär in gewerblichen und industriellen Umgebungen mit staubiger oder feuchter Atmosphäre. Bei tela.at ist dieser CEE-Stecker lagernd und innerhalb von 1 bis 3 Werktagen bei Ihnen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Phasenwender: Ermöglicht das schnelle Umpolen der Drehrichtung ohne Werkzeug.
- Schutzart IP44: Sicherer Schutz gegen Spritzwasser und Fremdkörper ab 1mm Größe.
- Schraubanschluss: Zuverlässige Fixierung der Leitungen für einen stabilen Stromfluss.
- Schlagfestigkeit IK07: Widerstandsfähige Konstruktion für den harten Werkstattalltag.
Anwendungsbereiche
- Anschluss von Baustellenmaschinen und Industriemotoren.
- Mobile Stromverteilung in Werkstätten und Lagerhallen.
- Landwirtschaftliche Betriebe mit hoher Staubbelastung.
- Temporäre Energieversorgung im Außenbereich.
Technische Details
| EAN | 9004840842692 |
| Max. Umgebungstemperatur | 40°C |
| Schutzart | IP44 |
| Min. Umgebungstemperatur | -20°C |
| Isolationsspannungsfestigkeit | 415V |
| Nennbetriebsspannung | 230/415V |
| Nettogewicht | 0,18kg/Stk |
| Stellung des Schutzleiterkontaktes | 6h |
| Anschlussart | Schraubklemme |
| Glühdrahtfestigkeit | 650°C |
| Max. Querschnitt flexibel mit Aderendhülse | 2,50mm² |
| BEST. NR. | YY734516 |
| Min. Querschnitt flexibel mit Aderendhülse | 1,50mm² |
| Hersteller | Schrack |
| Norm | EN 60309-1; EN 60309-2 |
| VE | 100Stk |
| Frequenz | 50/60Hz |
| HLief-Artikel Nummer | P551 |
| Verpackungseinheit | 1Stk |
| Min. Querschnitt flexibel | 1,50mm² |
| Max. Drehmoment | 0,80Nm |
| Vorteilscode CH | 2692-0006-49 |
| Verlustleistung | 1,00W |
| Material | PA6 |
| Abisolierlänge L/N | 11mm |
| Max. Kabeldurchmesser | 16,50mm |
| Max. Querschnitt flexibel | 2,50mm² |
| Bemessungsstrom | 16A |
| Pole | 5 |
| Abisolierlänge PE | 15mm |
| Kennfarbe | rot |
| Schlagfestigkeit | IK07 |
| Kontaktmaterial | Messing |
| Polanordnung | 3P+N+PE |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: YY734516– | EAN: 9004840842692 | Hersteller-Art.-Nr.: P551
Downloads
| Foto: CEE-Stecker, mit Phasenwender, 5-polig, 16A, 400V, IP44 Foto: CEE-Stecker, mit Phasenwender, 5-polig, 16A, 400V, IP44 Foto: CEE-Stecker, mit Phasenwender, 5-polig, 16A, 400V, IP44 |
| Montageanleitung: CEE-Stecker, mit Phasenwender, 5-polig, 16A, 400V, IP44 |
| Maßbild: CEE-Stecker, mit Phasenwender, 5-polig, 16A, 400V, IP44 |
Suchbegriffe
Kraftsteckdose, Außensteckdose, Aufputzsteckdose, CEE, Magnus, 5x16A
Häufig gestellte Fragen
Wie funktioniert der Phasenwender bei diesem CEE-Stecker?
Der Schrack CEE-Stecker ist mit einem internen Wendemechanismus ausgestattet, der über den Schraubendreher bedient wird. Damit lässt sich die Drehrichtung des angeschlossenen Motors einfach ändern, ohne die Zuleitung neu verdrahten zu müssen.
Ist dieser 16A CEE-Stecker für den Außenbereich geeignet?
Dank der Schutzart IP44 ist der Stecker gegen Spritzwasser aus allen Richtungen geschützt. Er ist für den Einsatz in feuchten Umgebungen sowie staubigen Werkstätten konzipiert, sollte jedoch vor dauerhaftem direktem Starkregen geschützt montiert werden.
Welchen Kabelquerschnitt kann ich an den 16A Schrack Stecker anschließen?
Der Stecker ist für flexible Leiter mit einem Querschnitt von 1,50 mm² bis maximal 2,50 mm² ausgelegt. Für die Montage empfiehlt sich die Verwendung von Aderendhülsen, um eine sichere Verbindung an den Schraubklemmen zu gewährleisten.
Was bedeutet die Polanordnung 3P+N+PE bei diesem Modell?
Dies bezeichnet einen 5-poligen Stecker, der drei Außenleiter (Phasen), einen Neutralleiter und einen Schutzleiter kombiniert. Diese Konfiguration ist der Standard für 400V Drehstromanwendungen mit 16A Belastbarkeit.
