Über dieses Produkt

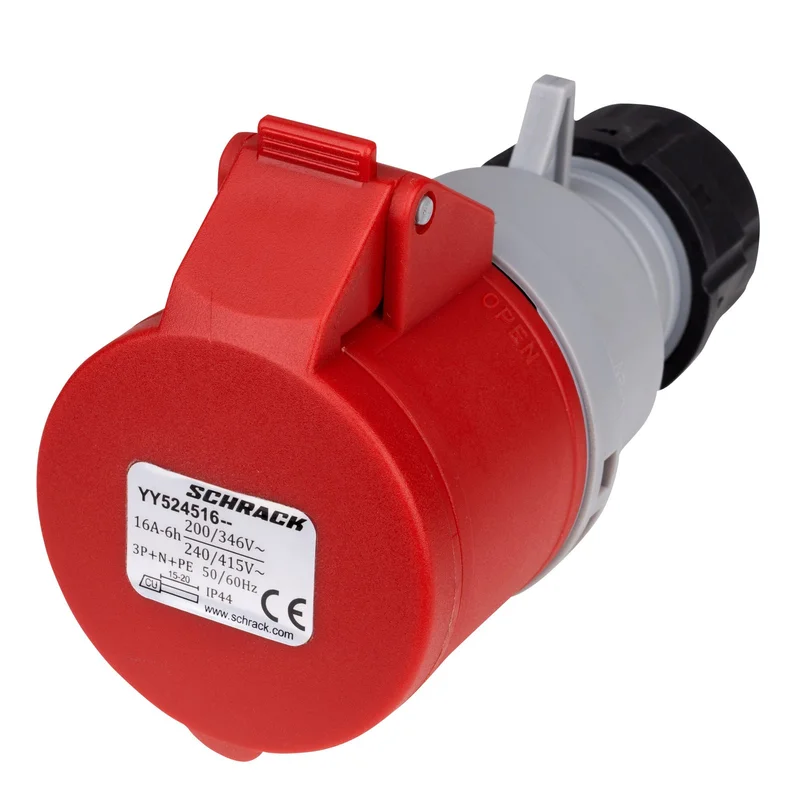

Die Schrack CEE-Kupplung 5-polig mit 16A und 400V bietet durch ihre schraublose Feder-Klemmtechnik eine besonders zeitsparende Installation. Die Kupplung ist in der Schutzart IP44 ausgeführt, für 5-polige Verbindungen (3P+N+PE) ausgelegt und unterstützt einen maximalen Leiterquerschnitt von 2,50 mm². Mit einem Nettogewicht von 0,22 kg und einer robusten Bauweise aus PC/ABS sowie PA6 hält sie einer Glühdrahtfestigkeit von 650°C stand. Sie findet ihren Einsatz bei der professionellen elektrischen Verbindungstechnik in industriellen Anlagen sowie im gewerblichen Bereich. Ihre Bestellung trifft innerhalb von 1 bis 3 Werktagen bei Ihnen ein, wenn Sie diese CEE-Kupplung online bei TELA kaufen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schraublose Feder-Klemmtechnik: Ermöglicht eine besonders schnelle Montage der Leiter.
- Schutzart IP44: Bietet Schutz gegen Spritzwasser und Fremdkörper für den Innen- und Außeneinsatz.
- Separate Zugentlastung: Gewährleistet eine hohe Zuverlässigkeit bei mechanischer Belastung des Kabels.
- Robuste Ausführung: Gehäuse aus schlagfestem Material für anspruchsvolle Umgebungsbedingungen.
Anwendungsbereiche
- Anschluss von 400V-Elektrogeräten auf Baustellen oder in Werkstätten.
- Verwendung in industriellen Energieverteilungen als mobile Kupplung.
- Installation von Kraftstrom-Zuleitungen für Maschinen und Anlagen.
Technische Details
| EAN | 9004840842654 |
| Schutzart | IP44 |
| Anschlussart | Federkraftklemmen |
| Nennbetriebsspannung | 230/415V |
| Max. Querschnitt starre Leiter | 2,50mm² |
| Stellung des Schutzleiterkontaktes | 6h |
| Min. Querschnitt starre Leiter | 1mm² |
| Glühdrahtfestigkeit | 650°C |
| Max. Querschnitt flexibel mit Aderendhülse | 2,50mm² |
| Min. Querschnitt flexibel mit Aderendhülse | 1,50mm² |
| BEST. NR. | YY524516 |
| Hersteller | Schrack |
| Norm | EN 60309-1; EN 60309-2 |
| VE | 100Stk |
| Frequenz | 50/60Hz |
| Vorteilscode CH | 2654-0008-41 |
| Abisolierlänge L/N | 20mm |
| Verpackungseinheit | 1Stk |
| Nettogewicht | 0,22kg/Stk |
| Min. Querschnitt flexibel | 1,50mm² |
| Isolationsspannungsfestigkeit | 690V |
| Abisolierlänge PE | 20mm |
| Verlustleistung | 1,00W |
| HLief-Artikel Nummer | S03156 |
| Max. Kabeldurchmesser | 16,50mm |
| Max. Querschnitt flexibel | 2,50mm² |
| Bemessungsstrom | 16A |
| Pole | 5 |
| Material | PC/ABS; PA6 |
| Kennfarbe | rot |
| Kontaktmaterial | Messing |
| Polanordnung | 3P+N+PE |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: YY524516– | EAN: 9004840842654 | Hersteller-Art.-Nr.: S03156
Downloads
| Foto: CEE-Kupplung 5-polig, 16A, 400V, IP44,Schraubloser Anschluss Foto: CEE-Kupplung 5-polig, 16A, 400V, IP44,Schraubloser Anschluss Foto: CEE-Kupplung 5-polig, 16A, 400V, IP44,Schraubloser Anschluss |
| Montageanleitung: CEE-Kupplung 5-polig, 16A, 400V, IP44,Schraubloser Anschluss |
| Maßbild: CEE-Kupplung 5-polig, 16A, 400V, IP44,Schraubloser Anschluss |
Suchbegriffe
Kraftsteckdose, Außensteckdose, Aufputzsteckdose, CEE, Magnus, 5x16A
Häufig gestellte Fragen
Was bedeutet 5-polig bei dieser CEE-Kupplung?
Die 5-polige Ausführung (3P+N+PE) bedeutet, dass die Kupplung drei Außenleiter (Phasen), einen Neutralleiter und einen Schutzleiter umfasst. Dies ist für den Betrieb von 400V Kraftstromgeräten erforderlich, die sowohl Phasenstrom als auch einen Nullleiter benötigen.
Kann diese Kupplung für Kabel mit 2,5 mm² Querschnitt verwendet werden?
Ja, die Schrack CEE-Kupplung ist für einen maximalen Querschnitt von 2,50 mm² ausgelegt. Sowohl bei starren Leitern als auch bei flexiblen Leitern mit Aderendhülse ist dieser Querschnitt problemlos über die schraublosen Federkraftklemmen anschließbar.
Eignet sich die IP44 Kupplung für den Außeneinsatz?
Die Schutzart IP44 bedeutet, dass das Gehäuse gegen allseitiges Spritzwasser und das Eindringen von festen Fremdkörpern mit einem Durchmesser ab 1 mm geschützt ist. Sie kann daher in Außenbereichen eingesetzt werden, sofern die Kupplung vor direktem Starkregen oder Untertauchen geschützt verbaut wird.
Wie funktioniert der schraublose Anschluss genau?
Der schraublose Anschluss basiert auf Federkraftklemmen. Anstatt die Kabel mit einer Schraube festzuziehen, werden die abisolierten Adern direkt in die dafür vorgesehenen Federklemmen gesteckt, wodurch ein dauerhafter und vibrationssicherer Kontakt gewährleistet wird.
