Description
Über dieses Produkt

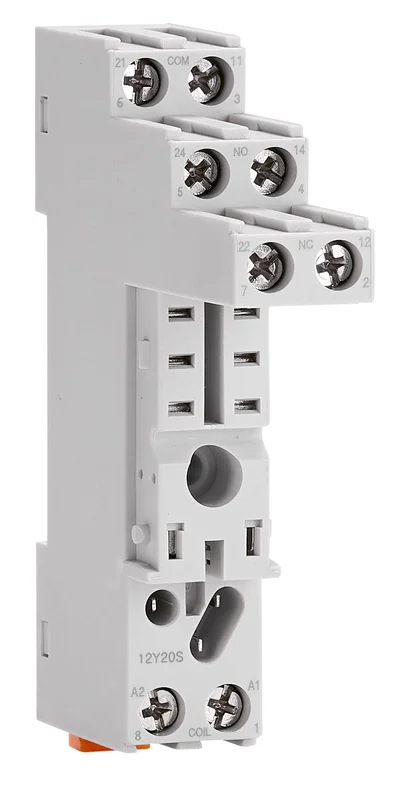

Die Schrack Schraubfassung YRXT2010– ist eine logische Ausführung für 2-polige Relais der RXT Serie. Diese Relaissockel ermöglichen eine sichere Montage bei einem Bemessungsstrom von 10A und einer Nennspannung von 300VAC. Das Gehäuse verfügt über die Schutzart IP20, misst 80x16x62 mm und unterstützt Leiterquerschnitte von 0,5 bis 2,5 mm². Die robuste Bauweise ist für Umgebungstemperaturen von -45°C bis 85°C ausgelegt und überzeugt durch eine einfache Anschlussart mittels Schraubklemmen. Sie können diese Relaissockel direkt bei TELA online bestellen, wobei wir eine Lieferzeit von 1 bis 3 Werktagen garantieren. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Anschlussart: Schraubklemme für eine feste und vibrationssichere Leitungsführung.
- Nennspannung: 300VAC für vielseitige Einsatzmöglichkeiten in der Steuerungstechnik.
- Schutzart: IP20 schützt vor Berührung und festen Fremdkörpern.
- Durchschlagsfestigkeit: 4000V/s zwischen Kontakt und Spule für hohe Betriebssicherheit.
Anwendungsbereiche
- Integration von steckbaren Interfacerelais der Schrack Serie RXT.
- Aufbau von Steuerschaltschränken in industriellen Anwendungen.
- Erweiterung von Automatisierungskomponenten in der Gebäudetechnik.
Technische Details
| EAN | 9004840878493 |
| Vorteilscode CH | 8493-0002-20 |
| Bemessungsstrom [Ohmsche Last] | 10A |
| VE | 10Stk |
| Nettogewicht | 0,04kg/Stk |
| Querschnitt eindrähtig | 0,5 – 2,5mm² |
| Max. Anzugsdrehmoment | 1Nm |
| Hersteller | Schrack Technik GmbH |
| HLief-Artikel Nummer | SRU08-E |
| BEST. NR. | YRXT2010 |
| Anschlussart | Schraubklemme |
| Nennspannung | 300VAC |
| Optionales Zubehör | YRXT4000–; YRXT2000–; YRXT6000–; YRS13250–; YRS12024–; YRS11524–; YRS11730–; YRS14524–; YRS14730–; YRS16024–; YRS15730– |
| Verschmutzungsgrad | 3 |
| Max. Umgebungstemperatur | 85°C |
| Zubehör | Sockel |
| Verpackungseinheit | 1Stk |
| Durchschlagsfestigkeit | – |
| Zwischen benachbarten Kontakten | 2500V/s |
| Produktfamilie | RXT |
| Schutzart | IP20 |
| Zwischen Kontakt und Spule | 4000V/s |
| Min. Umgebungstemperatur | -45°C |
| Querschnitt flexibel mit Adernendhülse | 0,5 – 2,5mm² |
| Querschnitt flexibel | 0,5 – 2,5mm² |
| Kontaktstrom | 10A |
| HxBxT mm | 80x16x62 |
| BxHxT mm | 16x80x62 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: YRXT2010– | EAN: 9004840878493 | Hersteller-Art.-Nr.: SRU08-E
Downloads
| Foto: Schraubfassung, logische Ausführung für 2-poliges RXT Relais Foto: Schraubfassung, logische Ausführung für 2-poliges RXT Relais Foto: Schraubfassung, logische Ausführung für 2-poliges RXT Relais Foto: Schraubfassung, logische Ausführung für 2-poliges RXT Relais Foto: Schraubfassung, logische Ausführung für 2-poliges RXT Relais Foto: Schraubfassung, logische Ausführung für 2-poliges RXT Relais Foto: Schraubfassung, logische Ausführung für 2-poliges RXT Relais |
| Schaltbild: Schraubfassung, logische Ausführung für 2-poliges RXT Relais |
| Maßbild: Schraubfassung, logische Ausführung für 2-poliges RXT Relais |
| Montageanleitung: Schraubfassung, logische Ausführung für 2-poliges RXT Relais |
| 3D-Daten (.stp): Schraubfassung, logische Ausführung für 2-poliges RXT Relais |
| CAD Zeichnung: Schraubfassung, logische Ausführung für 2-poliges RXT Relais |
Suchbegriffe
Wechsler, Relay, Relais, Relaissockel, Relais, Sockel, Relais, Fassung
Häufig gestellte Fragen
Für welche Relais-Typen ist die Schraubfassung YRXT2010– geeignet?
Diese Schraubfassung ist spezifisch für die logische Ausführung von 2-poligen Interfacerelais aus der Schrack Produktfamilie RXT konzipiert. Sie dient als zuverlässiger Sockel für diese Steckrelais-Serie.
Welche Leiterquerschnitte können an den Schraubklemmen angeschlossen werden?
Der Relaissockel unterstützt bei der Verkabelung eindrähtige sowie flexible Leitungen und flexible Leitungen mit Adernendhülse in einem Querschnittsbereich von 0,5 mm² bis 2,5 mm².
Kann der Relaissockel SRU08-E bei hohen Temperaturen eingesetzt werden?
Ja, der Sockel ist für einen weiten Umgebungstemperaturbereich von -45°C bis zu +85°C ausgelegt, was ihn für verschiedenste industrielle Umgebungen einsetzbar macht.
Welches Anzugsdrehmoment ist bei der Montage der Schraubklemmen zu beachten?
Beim Anschluss der Leitungen an die Schraubfassung sollte ein maximales Anzugsdrehmoment von 1 Nm angewendet werden, um eine sichere Kontaktierung zu gewährleisten.
