Über dieses Produkt

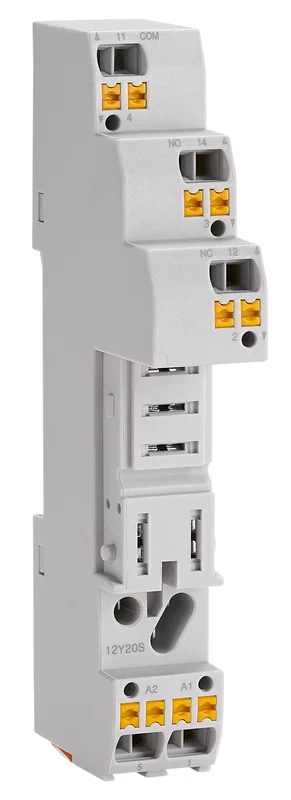

Die Schrack Federkraft-Fassung YRXT1110– ist eine logische Ausführung für 1-polige RXT Relais und ermöglicht eine effiziente Push-in Verdrahtung. Das Gehäuse verfügt über eine Schutzart von IP20 und ist für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² bei flexiblen und eindrähtigen Leitungen ausgelegt. Mit Abmessungen von 16 x 102 x 43 mm und einer Bemessungsstrombelastbarkeit von 16 A ist diese Fassung für anspruchsvolle Schaltaufgaben konzipiert. Der Betrieb ist in einem Temperaturbereich von -45°C bis +85°C möglich, wobei eine Spannungsfestigkeit von 4000 V zwischen Kontakt und Spule sichergestellt wird. Dieses Modul eignet sich für den Einsatz in Steckrelais-Systemen der Serie RXT. Die Lieferzeit beträgt 1 bis 3 Werktage. Die Federkraft-Fassung YRXT1110– können Sie jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Anschlussart: Federkraftklemmen – ermöglicht eine schnelle und werkzeuglose Push-in Verdrahtung.
- Bemessungsstrom: 16 A – ausgelegt für hohe Belastungen im industriellen Einsatz.
- Schutzart: IP20 – bietet Basisschutz gegen Berührung und feste Fremdkörper.
- Temperaturbereich: -45°C bis +85°C – gewährleistet Betriebssicherheit in unterschiedlichen Klimazonen.
- Bauform: 16 mm Baubreite – platzsparende Montage auf der Tragschiene.
Anwendungsbereiche
- Installation von Interface-Relais-Baugruppen in Schaltschränken.
- Steuerungstechnik für automatisierte Anlagen und Maschinen.
- Integration von steckbaren RXT Relais in Gebäudetechnik-Verteilungen.
Technische Details
| EAN | 9004840878523 |
| Querschnitt flexibel mit Adernendhülse | 0,5 – 1,5mm² |
| Querschnitt eindrähtig | 0,5 – 1,5mm² |
| Anschlussart | Federkraftklemmen |
| Nettogewicht | 0,04kg/Stk |
| Optionales Zubehör | YRXT4000–; YRXT2000–; YRS60000–; YRS13250–; YRS12024–; YRS11524–; YRS11730–; YRS14524–; YRS14730—; YRS16024–; YRS15730– |
| BxHxT mm | 16x102x43 |
| Hersteller | Schrack Technik GmbH |
| BEST. NR. | YRXT1110 |
| Nennspannung | 300VAC |
| Verschmutzungsgrad | 3 |
| Vorteilscode CH | 8523-0003-43 |
| Max. Umgebungstemperatur | 85°C |
| Zubehör | Sockel |
| Verpackungseinheit | 1Stk |
| Durchschlagsfestigkeit | – |
| Zwischen benachbarten Kontakten | 2500V/s |
| Produktfamilie | RXT |
| Schutzart | IP20 |
| Zwischen Kontakt und Spule | 4000V/s |
| Bemessungsstrom [Ohmsche Last] | 16A |
| Min. Umgebungstemperatur | -45°C |
| Kontaktstrom | 16A |
| Querschnitt flexibel | 0,5 – 1,5mm² |
| HxBxT mm | 102x16x43 |
| HLief-Artikel Nummer | SRU05-ST |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: YRXT1110– | EAN: 9004840878523 | Hersteller-Art.-Nr.: SRU05-ST
Downloads
| Foto: Federkraft-Fassung,logische Ausführung für 1-pol. RXT Relais Foto: Federkraft-Fassung,logische Ausführung für 1-pol. RXT Relais Foto: Federkraft-Fassung,logische Ausführung für 1-pol. RXT Relais Foto: Federkraft-Fassung,logische Ausführung für 1-pol. RXT Relais Foto: Federkraft-Fassung,logische Ausführung für 1-pol. RXT Relais Foto: Federkraft-Fassung,logische Ausführung für 1-pol. RXT Relais Foto: Federkraft-Fassung,logische Ausführung für 1-pol. RXT Relais |
| Schaltbild: Federkraft-Fassung,logische Ausführung für 1-pol. RXT Relais |
| Maßbild: Federkraft-Fassung,logische Ausführung für 1-pol. RXT Relais |
| Montageanleitung: Federkraft-Fassung,logische Ausführung für 1-pol. RXT Relais |
| 3D-Daten (.stp): Federkraft-Fassung,logische Ausführung für 1-pol. RXT Relais |
| CAD Zeichnung: Federkraft-Fassung,logische Ausführung für 1-pol. RXT Relais |
Suchbegriffe
Wechsler, Relay, Relais
Häufig gestellte Fragen
Welche Leiterquerschnitte sind für die Schrack Federkraft-Fassung YRXT1110– zulässig?
Die Fassung ist für eindrähtige sowie flexible Leiterquerschnitte im Bereich von 0,5 mm² bis 1,5 mm² ausgelegt. Dies ermöglicht eine sichere Verbindung für die gängigen Steuerleitungen in der Installationstechnik.
Ist die Schrack YRXT1110– für RXT Relais geeignet?
Ja, diese Federkraft-Fassung ist eine logische Ausführung, die speziell für 1-polige RXT Relais von Schrack Technik konzipiert wurde. Sie stellt die notwendige Aufnahme für das steckbare Interfacerelais sicher.
Welche maximale Umgebungstemperatur hält die Fassung aus?
Die Federkraft-Fassung ist für einen Umgebungstemperaturbereich von -45°C bis zu maximal 85°C spezifiziert. Sie ist somit robust gegenüber thermischen Belastungen im Schaltschrank.
Kann ich die Schrack SRU05-ST Fassung online kaufen?
Ja, Sie können die Schrack YRXT1110– (Hersteller-Art.-Nr. SRU05-ST) bequem bei TELA online bestellen. Wir führen diesen Artikel auf Lager und liefern innerhalb von 1 bis 3 Werktagen.
