YRTS0725– Steckfassung mit Schraubanschlüssen, 5mm, konvent.AusführungVerkaufseinheit 1Stk

Description

Über dieses Produkt

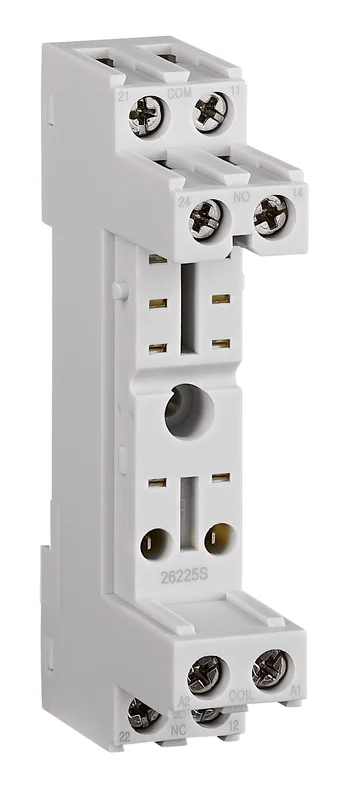

Die Schrack Steckfassung mit Schraubanschlüssen für 5mm Pinning ist eine konventionelle Ausführung für die sichere Montage von Leistungsrelais der Serie RT. Der Sockel ermöglicht den Betrieb von 1-poligen RT3 und 2-poligen RT4 Relais bei einer Nennspannung von 300V und einem Nennstrom von 10A. Das Bauteil besitzt Abmessungen von 16x77x42mm und erfüllt die Schutzart IP20. Durch die integrierte Schraubklemme lassen sich Leiterquerschnitte von 0,5 bis 2,5mm² sicher fixieren, wobei ein maximales Anzugsdrehmoment von 1Nm einzuhalten ist. Diese Steckfassung wird primär zur Installation von Steckrelais in Steuerungs- und Schaltanlagen eingesetzt. Die Lieferzeit beträgt 1 bis 3 Werktage. Die Schrack Steckfassung YRTS0725– jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Anschlussart: Schraubklemme ermöglicht eine einfache und sichere Leitungsfixierung mit bis zu 2,5mm² Querschnitt.
• Spannungsfestigkeit: Zwischen Kontakt und Spule 4000V/S bietet hohen Schutz bei elektrischen Lastwechseln.
• Robustheit: Betriebstemperaturbereich von -40 bis +85°C für den Einsatz in unterschiedlichen industriellen Umgebungen.
• Kompaktes Design: 16mm Baubreite optimiert den Platzbedarf auf der Tragschiene im Schaltschrank.

Anwendungsbereiche

• Montage von Leistungsrelais der Schrack Serie RT3 und RT4.
• Einsatz in industriellen Steuerungssystemen und Schaltanlagen.
• Realisierung von 1-poligen oder 2-poligen Schaltkonfigurationen mittels Wechsler.
• Erweiterung von Schaltkreisen durch steckbare Relais-Konzepte.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: YRTS0725– | EAN: 9004840970210 | Hersteller-Art.-Nr.: SRB08-E

Produktinformation

S-Relay, für RT3 und RT4 Relais mit 5mm Pinning; Für den Einsatz von 1-poligen RT3 Relais mit einem Nennstrom von 12 A bzw. 16 A müssten die Klemmen wie folgt gebrückt werden: 21 mit 11, 24 mit 14 und 22 mit 12

Downloads

Suchbegriffe

Wechsler, Relay, Relais, Fassung, Schnappvorrichtung, Relaissockel, Relais, Sockel, Relais, Fassung, RT78725

Häufig gestellte Fragen

Welche Relais passen in die Schrack Steckfassung YRTS0725–?

Diese Steckfassung ist speziell für die Aufnahme von 1-poligen RT3 Relais sowie 2-poligen RT4 Leistungsrelais der Schrack Serie RT mit einem 5mm Pinning ausgelegt.

Wie müssen die Klemmen gebrückt werden, um 16A bei RT3 Relais zu schalten?

Für den Einsatz von 1-poligen RT3 Relais mit einem Nennstrom von 12A oder 16A müssen die Klemmen 21 mit 11, 24 mit 14 sowie 22 mit 12 gebrückt werden.

Welche Leiterquerschnitte können an die Schraubklemmen angeschlossen werden?

Die Schraubanschlüsse der Steckfassung sind für einen Leiterquerschnitt von 0,5 bis 2,5mm² geeignet, sowohl für eindrähtige Leitungen als auch für flexible Leiter mit Adernendhülse.

Ist der Relaissockel für den Einsatz in Schaltschränken geeignet?

Ja, durch die Schutzart IP20, die kompakte Bauform mit 16mm Breite und den zulässigen Temperaturbereich von -40 bis +85°C ist der Sockel für den professionellen Schaltschrankbau ausgelegt.
