Über dieses Produkt
Die Steckfassung mit Schraubanschlüssen von Schrack ermöglicht eine sichere Montage von RT3 und RT4 Relais mit 5mm Pinning. Die schnappbare Fassung weist eine Nennspannung von 300V auf und ist für einen Nennstrom von 10A ausgelegt. Mit Abmessungen von 16x80x62 mm und der Schutzart IP20 fügt sich dieses Bauteil effizient in Steuerschränke ein. Die robuste Schraubklemme unterstützt Leiterquerschnitte von 0,5 bis 2,5mm² und erlaubt ein Anzugsdrehmoment von 1Nm. Dieses Steckrelais-Zubehör ist für die logische Ausführung konzipiert und eignet sich für industrielle Schaltaufgaben in der Automatisierungstechnik. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Anschlussart: Schraubklemme für Leiterquerschnitte von 0,5 – 2,5mm² zur sicheren Kontaktierung.
- Bauform: Schnappbare Ausführung mit 16mm Breite für platzsparende Montage auf Tragschienen.
- Temperaturbereich: Einsatzfähig von -40 bis +85°C für anspruchsvolle Betriebsumgebungen.
- Durchschlagsfestigkeit: 4000 V/min zwischen Kontakt und Spule für hohe Betriebssicherheit.
Anwendungsbereiche
- Montage von 1-poligen RT3 Leistungsrelais in Schaltschränken.
- Integration von 2-Wechsler-Relais in Steuerungsanlagen.
- Einsatz in der industriellen Automatisierung zur Signalübertragung.
Technische Details
| EAN | 9004840888201 |
| Nettogewicht | 0,04kg/Stk |
| Querschnitt eindrähtig | 0,5 – 2,5mm² |
| Max. Anzugsdrehmoment | 1Nm |
| Hersteller | Schrack Technik GmbH |
| Nennstrom | 10A |
| Zwischen benachbarten Kontakten | 2500 V/min |
| Temperaturbereich – Betrieb | -40 bis +85°C |
| Anschlussart | Schraubklemme |
| Verschmutzungsgrad | 3 |
| Optionales Zubehör | YRTS4000–; YRXT6000–; YRS13250–; YRS12024–; YRS11730–; YRS14524–; YRS14730–; YRS16024–; YRS11524–; YRS15730–; YRXT2000– |
| Min. Umgebungstemperatur | -40°C |
| Max. Umgebungstemperatur | 85°C |
| Zubehör | Sockel |
| Vorteilscode CH | 8201-0002-20 |
| Schaltkontakte | 2 Wechsler; 1 Wechsler |
| Verpackungseinheit | 1Stk |
| Nennspannung | 300V |
| Produktfamilie | RT |
| Schutzart | IP20 |
| BEST. NR. | YRTS0626 |
| Querschnitt flexibel mit Adernendhülse | 0,5 – 2,5mm² |
| Anfängliche Durchschlagsfestigkeit | ## |
| HLief-Artikel Nummer | SRC08-E |
| Querschnitt flexibel | 0,5 – 2,5mm² |
| Zwischen Kontakt und Spule | 4000 V/min |
| HxBxT mm | 80x16x62 |
| Anzugsdrehmoment | 1Nm |
| BxHxT mm | 16x80x62 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: YRTS0626– | EAN: 9004840888201 | Hersteller-Art.-Nr.: SRC08-E
Produktinformation
S-Relay, für RT3 und RT4 Relais, logische Ausführung; Für den Einsatz von 1-poligen RT3 Relais mit einem Nennstrom von 12 A bzw. 16 A müssten die Klemmen wie folgt gebrückt werden: 21 mit 11, 24 mit 14 und 22 mit 12
Downloads

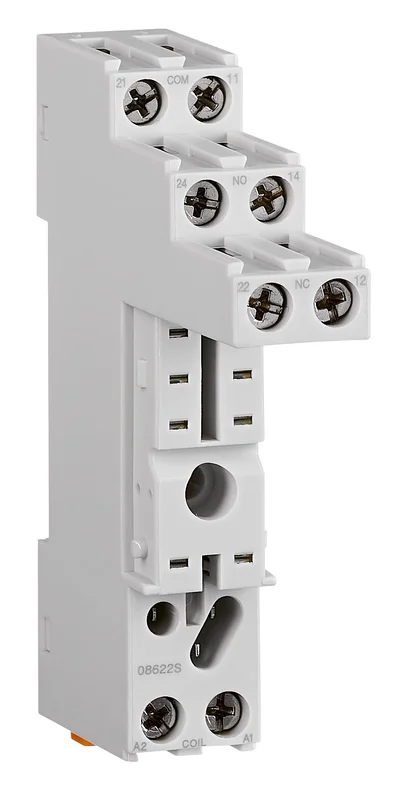

| Foto: Steckfassung mit Schraubanschlüssen Pinning 5mm schnappbar Foto: Steckfassung mit Schraubanschlüssen Pinning 5mm schnappbar Foto: Steckfassung mit Schraubanschlüssen Pinning 5mm schnappbar Foto: Steckfassung mit Schraubanschlüssen Pinning 5mm schnappbar Foto: Steckfassung mit Schraubanschlüssen Pinning 5mm schnappbar Foto: Steckfassung mit Schraubanschlüssen Pinning 5mm schnappbar |
| Maßbild |
| Schaltbild |
| 3D-Daten (.stp): Steckfassung mit Schraubanschlüssen Pinning 5mm schnappbar |
| CAD Zeichnung: Steckfassung mit Schraubanschlüssen Pinning 5mm schnappbar |
Suchbegriffe
Wechsler, Relay, Relais, Fassung, Schnappvorrichtung, Relaissockel, Relais, Sockel, Relais, Fassung, YRT78626, 78626
Häufig gestellte Fragen
Wie werden Schrack RT3 Relais in dieser Fassung gebrückt?
Um 1-polige RT3 Relais mit 12A oder 16A Nennstrom zu betreiben, müssen Sie die Klemmen der Fassung brücken. Verbinden Sie dazu die Klemmen 21 mit 11, 24 mit 14 sowie 22 mit 12.
Ist die Steckfassung für RT4 Relais kompatibel?
Ja, diese Schrack Steckfassung (YRTS0626–) ist für den Einsatz von RT3 und RT4 Leistungsrelais konzipiert. Sie verfügt über ein 5mm Pinning und ermöglicht eine einfache Schnappmontage.
Welcher Leiterquerschnitt kann bei der Schraubklemme verwendet werden?
Die Schraubanschlüsse sind für einen flexiblen Leiterquerschnitt von 0,5 bis 2,5mm² geeignet. Dasselbe gilt für eindrähtige Leiter und Leitungen mit Adernendhülse.
Wie hoch ist das maximale Anzugsdrehmoment der Klemmen?
Das empfohlene maximale Anzugsdrehmoment für die Schraubklemmen beträgt 1 Nm. Achten Sie auf dieses Drehmoment, um eine optimale elektrische Verbindung sicherzustellen.
