Description
Über dieses Produkt
Das LED+FD-Steckmodul von Schrack ist für den Einsatz mit S-Relay Sockeln konzipiert und bietet eine zuverlässige Statusanzeige im Spannungsbereich von 6 bis 24VDC. Das Modul besitzt die kompakten Abmessungen von 13x9x34 mm und ist für einen Umgebungstemperaturbereich von -40°C bis 70°C ausgelegt. Die Schaltung umfasst eine Leuchtdiode sowie eine Freilaufdiode, die den Sockel vor Spannungsspitzen schützt. Dieses Zubehörteil wird direkt in das Relais gesteckt und signalisiert den Schaltzustand optisch. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt zu Ihnen nach Hause. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spannungsbereich: 6-24VDC — flexibel einsetzbar für verschiedene Steuerspannungen.
- Bauform: 13x9x34 mm — platzsparende Integration in enge Schaltschrankumgebungen.
- Integrierte Freilaufdiode: Schutz der angeschlossenen Relaisspule vor Induktionsspannungen.
- Temperaturbereich: -40°C bis 70°C — zuverlässiger Betrieb in unterschiedlichen Klimazonen.
- Kompatibilität: Passgenau für S-Relay Sockel der Serie RXT.
Anwendungsbereiche
- Visualisierung von Schaltzuständen bei Steckrelais in der Automatisierungstechnik.
- Schutz von Steuerelektronik bei der Ansteuerung von induktiven Lasten.
- Nachrüstung bestehender S-Relay Installationen zur verbesserten Diagnose.
Technische Details
| EAN | 9004840938470 |
| LxTxH mm | 8x34x9 |
| VE | 10Stk |
| Farbe der LED | Grün |
| Zubehör | LED-Modul |
| Min. Umgebungstemperatur | -40°C |
| Vorteilscode CH | 5111-0000-89 |
| Verpackungseinheit | 1Stk |
| HxBxT mm | 9x13x34 |
| LxBxH mm | 8x13x9 |
| Produktfamilie | Relaismodul |
| BEST. NR. | YRS16024 |
| BxHxT mm | 13x9x34 |
| HLief-Artikel Nummer | AMD-LD1N 6-24VDC |
| Max. Umgebungstemperatur | 70°C |
| Betriebsspannung DC | 45101V |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: YRS16024– | EAN: 9004840938470 | Hersteller-Art.-Nr.: AMD-LD1N 6-24VDC
Downloads

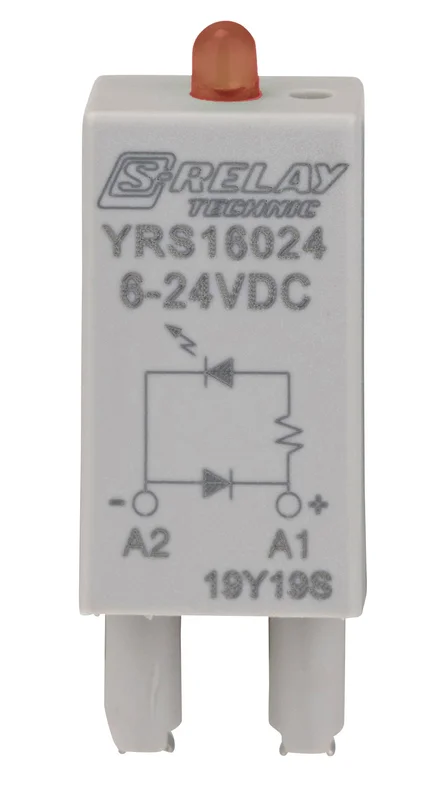

| Foto: LED+FD-Steckmodul, rot, 6 – 24VDC A1+ für S-Relay Sockel |
| Maßbild: LED+FD-Steckmodul, rot, 6 – 24VDC A1+ für S-Relay Sockel |
Suchbegriffe
Wechsler, Relay, Relais, Fassung, Schnappvorrichtung, Diode, Leuchtdiode, LED-Modul
Häufig gestellte Fragen
Wofür wird das Schrack LED+FD-Steckmodul benötigt?
Das Modul dient zur optischen Anzeige des Schaltzustandes bei S-Relay Steckrelais. Zusätzlich schützt die integrierte Freilaufdiode die angeschlossene Steuerung vor negativen Spannungsspitzen, die beim Abschalten der Relaisspule entstehen können.
Ist das Schrack LED-Modul für 24V DC geeignet?
Ja, das Modul ist für einen weiten Betriebsspannungsbereich von 6 bis 24VDC ausgelegt. Damit ist es für gängige Steuerspannungen in industriellen Anwendungen kompatibel.
Kann ich das LED-Modul einfach in den Sockel stecken?
Das LED+FD-Steckmodul ist speziell für die S-Relay Sockel der Serie RXT konzipiert. Es lässt sich durch die kompakte Bauform von 13x9x34 mm ohne Werkzeug direkt in den Sockel einsetzen.
Warum ist eine Freilaufdiode im LED-Modul integriert?
Die Freilaufdiode ist für den Schutz der Elektronik essenziell. Sie baut die beim Abschalten induktiver Lasten wie Relaisspulen entstehenden Selbstinduktionsspannungen ab und verhindert so Defekte an den vorgeschalteten Ausgangsbaugruppen.
