Über dieses Produkt

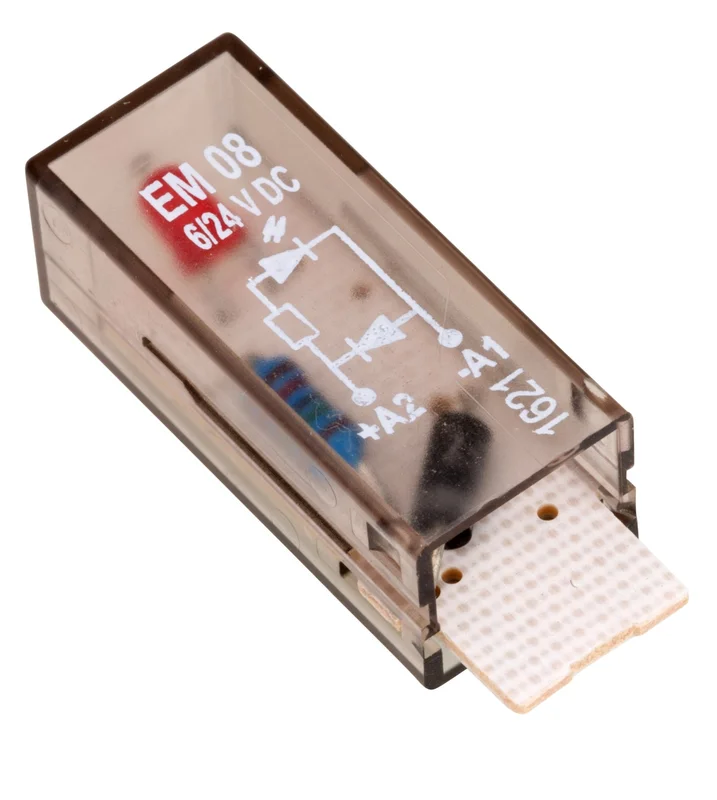

Das Schrack LED-Steckmodul in Rot ist für eine Betriebsspannung von 6 bis 24VDC ausgelegt und dient der optischen Statusanzeige von Relais. Das Modul mit der Bezeichnung A1-, EM08 weist Abmessungen von 31 x 9 x 9 mm auf und zeichnet sich durch eine geringe Verlustleistung von 0,10W aus. Es ist für einen Umgebungstemperaturbereich von -25°C bis 55°C spezifiziert und lässt sich passgenau in die Schrack Relaisserien PT, RT und RP integrieren. Der Einsatz erfolgt primär in der industriellen Steuerungstechnik zur direkten Anzeige des Schaltzustands an den installierten Relaisfassungen. Dieses Modul ist innerhalb von 1 bis 3 Werktagen versandbereit und kann direkt bei TELA online bestellt werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spannungsbereich: 6 – 24VDC – flexibler Einsatz in verschiedenen Steuerstromkreisen
- LED-Statusanzeige: Rot – schnelle visuelle Kontrolle der Relais-Funktionsbereitschaft
- Kompaktes Design: 31x9x9 mm – platzsparende Montage in der Relaissockel-Einheit
- Energieeffizient: 0,10W Verlustleistung – minimiert Wärmeentwicklung im Schaltschrank
- Kompatibilität: Geeignet für Schrack Serien PT, RT, RP – einfache Nachrüstung
Anwendungsbereiche
- Industrielle Schaltanlagenbau zur Visualisierung von Signalzuständen
- Automatisierungstechnik bei der Überwachung von Steckrelais
- Einbau in Relaisfassungen der Schrack Serie RT
Technische Details
| EAN | 9004840152203 |
| CAD-Symbol | K |
| HLief-Artikel Nummer | 9-1415069-1 |
| Zubehör | LED-Modul |
| CAD-external terminals | 1 |
| VE | 50Stk |
| Verpackungseinheit | 1Stk |
| Ausstattung | LED |
| Max. Umgebungstemperatur | 55°C |
| Produktfamilie | PT; RT; RP |
| BEST. NR. | YMLRD024 |
| Verlustleistung | 0,10W |
| LxBxH mm | 31x9x9 |
| Vorteilscode CH | 2203-0001-63 |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: YMLRD024– | EAN: 9004840152203 | Hersteller-Art.-Nr.: 9-1415069-1
Downloads
| Blätterkatalog Energie- und Industrietechnik |
| Datenblatt: LED-Steckmodul, rot, 6 – 24VDC, A1-, EM08 Datenblatt: LED-Steckmodul, rot, 6 – 24VDC, A1-, EM08 |
| Foto: LED-Steckmodul, rot, 6 – 24VDC, A1-, EM08 Foto: LED-Steckmodul, rot, 6 – 24VDC, A1-, EM08 Foto: LED-Steckmodul, rot, 6 – 24VDC, A1-, EM08 Foto: LED-Steckmodul, rot, 6 – 24VDC, A1-, EM08 |
| Katalogseite: LED-Steckmodul, rot, 6 – 24VDC, A1-, EM08 Katalogseite: LED-Steckmodul, rot, 6 – 24VDC, A1-, EM08 Katalogseite: LED-Steckmodul, rot, 6 – 24VDC, A1-, EM08 Katalogseite: LED-Steckmodul, rot, 6 – 24VDC, A1-, EM08 Katalogseite: LED-Steckmodul, rot, 6 – 24VDC, A1-, EM08 Katalogseite: LED-Steckmodul, rot, 6 – 24VDC, A1-, EM08 |
| Maßbild: LED-Steckmodul, rot, 6 – 24VDC, A1-, EM08 |
Suchbegriffe
Wechsler, Relay, Relais, Fassung, Schnappvorrichtung, Diode, Leuchtdiode
Häufig gestellte Fragen
Für welche Relais-Serien ist das LED-Steckmodul YMLRD024 geeignet?
Dieses LED-Steckmodul ist speziell für den Einsatz in den Schrack Produktfamilien PT, RT und RP konzipiert. Es lässt sich direkt in die dafür vorgesehenen Relaissockel stecken, um den Schaltzustand optisch anzuzeigen.
Welcher Spannungsbereich wird von diesem Schrack LED-Modul abgedeckt?
Das Steckmodul ist für einen Betriebsbereich von 6 bis 24VDC ausgelegt. Damit ist es für eine Vielzahl von Standard-Steuerspannungen in der Industrietechnik flexibel einsetzbar.
Wie wird das LED-Steckmodul A1-, EM08 montiert?
Das Modul wird einfach in die entsprechende Aussparung des kompatiblen Relais-Sockels gesteckt. Durch das kompakte Design mit 31x9x9 mm fügt es sich nahtlos in die bestehende Relaiseinheit ein.
Was zeigt das rote LED-Modul am Schrack Relais an?
Das rote LED-Modul dient zur Zustandsanzeige. Sobald das Relais mit Spannung versorgt wird, leuchtet die Diode auf und signalisiert dem Anwender, dass der Steuerstromkreis aktiv ist.
