Über dieses Produkt

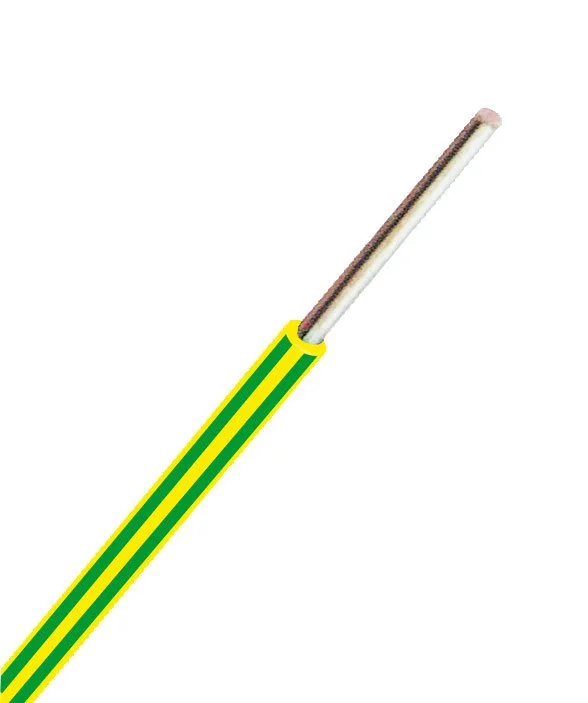

Die H07V-U (Ye) 1,5mm² gelb/grün Aderleitung von Schrack ist eine eindrähtige PVC-Verdrahtungsleitung zur sicheren Leitungsführung. Diese Ader mit einem Querschnitt von 1,5 mm² weist einen Leiteraufbau von 1×1,38 mm auf und entspricht der Brandklasse Eca. Die Leitung ist mit einer widerstandsfähigen Polyvinylchlorid-Isolierung in der Kennfarbe gelb/grün ummantelt. Sie findet Verwendung bei der inneren Verdrahtung von Schaltanlagen sowie in Elektroinstallationen. Die Lieferung erfolgt im 100m Ring innerhalb von 1 bis 3 Werktagen direkt zu Ihnen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Querschnitt: 1,5 mm² — Standardmaß für gängige Elektroinstallationen.
- Leiterart: Eindrähtig (Ye) — ermöglicht eine einfache und formstabile Verlegung.
- Isolationsmaterial: Polyvinylchlorid — sorgt für mechanische Robustheit im Betrieb.
- Brandverhalten: Eca — erfüllt die Anforderungen an die Brandschutzklassifizierung.
Anwendungsbereiche
- Innere Verdrahtung von Schaltgerätekombinationen und Verteilern.
- Installation in geschlossenen Rohren und Kabelkanälen.
- Verdrahtung von elektrischen Betriebsmitteln in trockenen Räumen.
Technische Details
| EAN | 9004840423723 |
| CU-GEW. (kg/km) | 15,0000kg/km |
| Basisbezeichnung | Aderleitung |
| Type | Aderleitung – steif, Ye (U) |
| Leiteraufbau (Richtwert) | 1×1,38mm |
| Verpackungseinheit | 100m |
| Ader gelb/grün | nein |
| Querschnitt | 1,5mm² |
| CU Gewicht | 15,0000kg/km |
| Isolationsmaterial | Polyvinylchlorid (PVC) |
| VE | 100m |
| Nettogewicht | 0,02kg/m |
| LxØ mm | 1000×3 |
| Aderzahl | 1 |
| HLief-Artikel Nummer | 00102011 |
| Brandverhalten | Eca |
| Isolationsfarbe | gelb/grün |
| BEST. NR. | XC01010104 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: XC01010104 | EAN: 9004840423723 | Hersteller-Art.-Nr.: 102011
Downloads
| Foto: H07V-U (Ye) 1,5mm² gelb/grün, PVC Aderleitung eindrähtig |
| Datenblatt: H07V-U (Ye) 1,5mm² gelb/grün, PVC Aderleitung eindrähtig |
| Leistungserklärung DoP – Meinhart: H07V-U (Ye) 1,5mm² gelb/grün, PVC Aderleitung eindrähtig |
| Leistungserklärung DoP: H07V-U (Ye) 1,5mm² gelb/grün, PVC Aderleitung eindrähtig |
Suchbegriffe
Kabel, Ader, gelb/grün
Häufig gestellte Fragen
Was bedeutet die Bezeichnung H07V-U bei dieser Aderleitung?
H07V-U bezeichnet eine harmonisierte PVC-Aderleitung mit einer Nennspannung von 450/750 V. Das „U“ steht für einen eindrähtigen Leiteraufbau, was die Leitung steif und formstabil für die Verlegung in Kanälen macht.
Wofür wird die Aderfarbe gelb/grün verwendet?
Die Ader in der Farbe gelb/grün ist als Schutzleiter (PE) gemäß den geltenden Kennzeichnungsvorschriften für Elektroinstallationen definiert. Sie dient ausschließlich dem Potentialausgleich und der Erdung von Betriebsmitteln.
Kann ich die H07V-U 1,5mm² direkt im Putz verlegen?
Nein, die Aderleitung H07V-U ist nicht für die direkte Verlegung unter Putz zugelassen. Sie muss in einem dafür vorgesehenen Schutzrohr oder in einem geschlossenen Installationskanal verlegt werden.
Wie ist der Leiter der 1,5mm² Ader aufgebaut?
Der Leiter besteht aus einem einzelnen massiven Kupferdraht mit einem Durchmesser von circa 1,38 mm. Dieser Aufbau sorgt für eine hohe mechanische Stabilität bei der Verdrahtung in Schaltschränken.
