WSTBT2150G Kunststoff-Flansch zu WSAVBF, 50 Durchführungen, IP65Verkaufseinheit 1Stk

Description

Über dieses Produkt

Der Schrack Kunststoff-Flansch WSTBT2150G ist ein spezieller Durchsteckflansch für die effiziente Kabel- und Rohreinführung in WST-Wandschränke. Die Flanschplatte in der Farbe Lichtgrau (RAL 7035) bietet mit 50 Durchführungen – davon 49 für Kabel von 7–13 mm und eine für Kabel von 15–25 mm – eine hohe Packungsdichte. Gefertigt aus halogenfreiem Polymer, erreicht der Flansch die Schutzart IP65 und bleibt in einem Temperaturbereich von -40 bis +130 °C formstabil. Er eignet sich zur Montage auf Adapterflanschen des Typs WSAVBF in industriellen Schaltkästen und Verteilern. Da dieser Artikel bei TELA lagernd ist, profitieren Sie von einer Lieferzeit von nur 1 bis 3 Werktagen. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• 50 Durchführungen: 49x 7–13 mm und 1x 15–25 mm für hohe Flexibilität bei der Kabeleinführung.
• Schutzart IP65: Zuverlässiger Schutz gegen Staub und Strahlwasser im Schaltschrankbau.
• Material aus TPE-SEBS: Halogenfreier Kunststoff für den Einsatz in anspruchsvollen Umgebungen.
• Inklusive Zubehör: Montage erfolgt direkt über die mitgelieferten Kunststoffnieten.

Anwendungsbereiche

• Einführung von Steuer- und Leistungskabeln in WST-Wandschränke und Verteilergehäuse.
• Industrielle Elektroinstallationen mit hohen Anforderungen an die Kabeldichte.
• Nachrüstung von bestehenden Schaltkasten-Systemen durch Montage auf WSAVBF Adapterflanschen.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: WSTBT2150G | EAN: 9004840852639 | Hersteller-Art.-Nr.: HTC-50

Produktinformation

• Flanschplatte, passend zu den Adapterflanschen WSAVBF, zur Kabel- und Rohreinführung verschiedener Größen
• Wird direkt auf den Adapterflansch montiert

Allgemeines zu Flansche WSTBT21xxG:

• Material: Halogenfrei, TPE-SEBS, TPE-SEBS-VO
• Betriebstemperatur: -40 bis + 100°C
• Farbe: RAL 7035 (Lichtgrau)
• Lieferumfang: Je 1 Stück mit Montagezubehör

WSTBT2150G:

• Schutzart: IP65
• 50 Durchführungen:
• 49x 7-13mm
• 1x 15-25mm

  Downloads

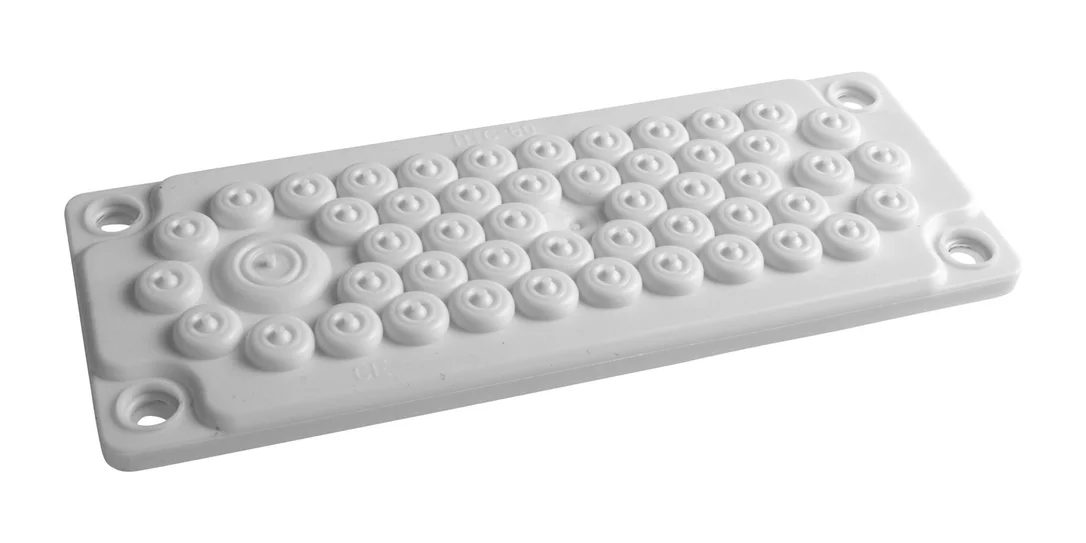

  Foto: Kunststoff-Flansch zu WSAVBF, 50 Durchführungen, IP65

  Maßbild: Kunststoff-Flansch zu WSAVBF, 50 Durchführungen, IP65

  3D-Daten (.stp): Kunststoff-Flansch zu WSAVBF, 50 Durchführungen, IP65

  Suchbegriffe

  Verteiler, Schaltkasten, Aufbaugehäuse, Flansch, Flansch, WST, Flansch, für, WST, WST, Flansch, WST-Flansch, Wandschrankflansch, Wandschrank, Flansch, Wandschrank-Flansch, Flansch, für, WST, Flansch, für, Wandschrank, Flanschplatte, Flanschplatte, WST, Flanschplatte, für, WST, WST, Flanschplatte, WST-Flanschplatte, Wandschrankflanschplatte, Wandschrank, Flanschplatte, Wandschrank-Flanschplatte, Flanschplatte, für, WST, Flanschplatte, für, Wandschrank, Kabeleinführungsflansch, für, WST, Kabeleinführungsflansch, Wandschrank, Kabeleinführungsflansch, für, Wandschrank, WST, Kabeleinführungsflansch, Wandschrank, Kabeleinführungsflansch, WST-Kabeleinführungsflansch, Wandschrank-Kabeleinführungsflansch, Kabelflansch, Kabelflansch, WST, Kabelflansch, für, WST, Kabelflansch, Wandschrank, Kabelflansch, für, Wandschrank, WST, Kabelflansch, Wandschrank, Kabelflansch, WST-Kabelflansch, Wandschrank-Kabelflansch, Kunststoff-Flansch, WST, Kunststoff-Flansch, für, WST, Kunststoff-Flansch, Wandschrank, Kunststoff-Flansch, für, Wandschrank, Kunststoffflansch, Kunststoffflansch, WST, Kunststoffflansch, für, WST, Kunststoffflansch, Wandschrank, Kunststoffflansch, für, Wandschrank, Kunststoff, Flansch, Kunststoff, Flansch, WST, Kunststoff, Flansch, für, WST, Kunststoff, Flansch, Wandschrank, Kunststoff, Flansch, für, Wandschrank, Durchsteckflansch, Durchsteckflansch, WST, Durchsteckflansch, für, WST, Durchsteckflansch, Wandschrank, Durchsteckflansch, für, Wandschrank, WST, Zubehör, Zubehör, WST, Zubehör, Schrank, Zubehör, Wandschrank, Zubehör, Verteiler, Schrankzubehör, Schrank, Zubehör, Wandschrank, Zubehör, Verteilerzubehör, Verteiler, Zubehör

  Häufig gestellte Fragen

  Auf welche Schränke passt der WSTBT2150G Flansch?

  Dieser Kunststoff-Flansch ist speziell für die Montage auf Adapterflanschen des Typs WSAVBF konzipiert. Er findet primär Anwendung bei den Schrack Wandschränken der Serie WST.

  Wie viele Kabel können mit dem WSTBT2150G eingeführt werden?

  Der Flansch verfügt über insgesamt 50 Durchführungen. Davon sind 49 für Kabelquerschnitte von 7 bis 13 mm und eine Durchführung für größere Leitungen von 15 bis 25 mm ausgelegt.

  Welche Schutzart bietet die Flanschplatte?

  Die Flanschplatte entspricht der Schutzart IP65. Damit ist das Innere des Schaltkastens gegen Staub und Strahlwasser aus beliebigem Winkel geschützt.

  Ist das Montagematerial im Lieferumfang enthalten?

  Ja, der Lieferumfang umfasst neben dem Kunststoff-Flansch WSTBT2150G auch vier Kunststoffnieten, die für eine stabile Befestigung am Adapterflansch notwendig sind.
