WSTBT2135G Kunststoff-Flansch zu WSAVBF, 35 Durchführungen, IP65Verkaufseinheit 1Stk

Description

Über dieses Produkt

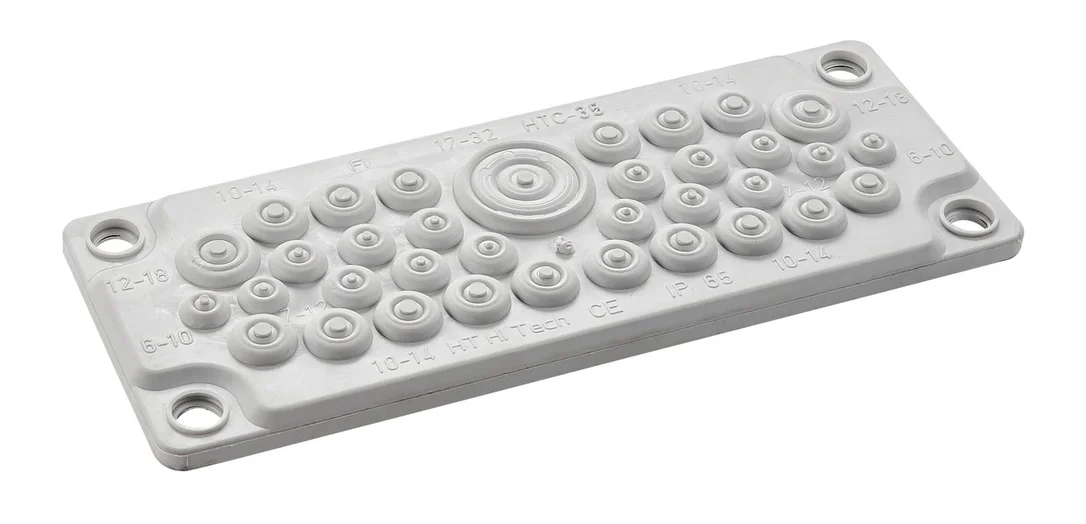

Der Kunststoff-Flansch zu WSAVBF von Schrack ermöglicht die sichere Kabeleinführung mit 35 Durchführungen bei einem Schutzgrad von IP65. Diese Flanschplatte misst 216x84x25 mm und besteht aus halogenfreiem TPE-SEBS Material in der Farbe Lichtgrau (RAL 7035). Das Bauteil verfügt über ein breites Spektrum an Einführungsmöglichkeiten von 6 mm bis 32 mm und ist für einen Betriebstemperaturbereich von -40 bis +100 °C ausgelegt. Die Montage erfolgt direkt auf den Adapterflansch WSAVBF, wobei die mitgelieferten Kunststoffnieten eine stabile Befestigung in Schaltkästen oder Verteilern sicherstellen. Ihre Bestellung wird innerhalb von 1 bis 3 Werktagen direkt ab Lager versendet. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Schutzart: IP65 — schützt vor Staub und Strahlwasser.
• 35 Durchführungen: verschiedene Durchmesser von 6-32 mm für hohe Flexibilität bei der Verkabelung.
• Material: Halogenfreies TPE-SEBS — für anspruchsvolle Umgebungen geeignet.
• Temperaturbeständigkeit: -40 bis +100 °C — für den Einsatz unter variierenden Bedingungen.
• Montagezubehör: Inklusive 4 Kunststoffnieten für die direkte Befestigung.

Anwendungsbereiche

• Einsatz als Kabeleinführungsflansch in Wandschränken und Verteilergehäusen.
• Organisation und Abdichtung von Leitungen in Schaltschränken der Serie WST.
• Durchführung von Kabeln und Rohren in industriellen Montagegehäusen.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: WSTBT2135G | EAN: 9004840852622 | Hersteller-Art.-Nr.: HTC-35

Produktinformation

• Flanschplatte, passend zu den Adapterflanschen WSAVBF, zur Kabel- und Rohreinführung verschiedener Größen
• Wird direkt auf den Adapterflansch montiert

Allgemeines zu Flansche WSTBT21xxG:

• Material: Halogenfrei, TPE-SEBS, TPE-SEBS-VO
• Betriebstemperatur: -40 bis + 100°C
• Farbe: RAL 7035 (Lichtgrau)
• Lieferumfang: Je 1 Stück mit Montagezubehör

WSTBT2135G:

• Schutzart: IP65
• 35 Durchführungen:
• 1x 17-32mm
• 2x 12-18mm
• 16x 10-14mm
• 12x 7-12mm
• 4x 6-10mm

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Aufbaugehäuse, Flansch, Flansch, WST, Flansch, für, WST, WST, Flansch, WST-Flansch, Wandschrankflansch, Wandschrank, Flansch, Wandschrank-Flansch, Flansch, für, WST, Flansch, für, Wandschrank, Flanschplatte, Flanschplatte, WST, Flanschplatte, für, WST, WST, Flanschplatte, WST-Flanschplatte, Wandschrankflanschplatte, Wandschrank, Flanschplatte, Wandschrank-Flanschplatte, Flanschplatte, für, WST, Flanschplatte, für, Wandschrank, Kabeleinführungsflansch, für, WST, Kabeleinführungsflansch, Wandschrank, Kabeleinführungsflansch, für, Wandschrank, WST, Kabeleinführungsflansch, Wandschrank, Kabeleinführungsflansch, WST-Kabeleinführungsflansch, Wandschrank-Kabeleinführungsflansch, Kabelflansch, Kabelflansch, WST, Kabelflansch, für, WST, Kabelflansch, Wandschrank, Kabelflansch, für, Wandschrank, WST, Kabelflansch, Wandschrank, Kabelflansch, WST-Kabelflansch, Wandschrank-Kabelflansch, Kunststoff-Flansch, WST, Kunststoff-Flansch, für, WST, Kunststoff-Flansch, Wandschrank, Kunststoff-Flansch, für, Wandschrank, Kunststoffflansch, Kunststoffflansch, WST, Kunststoffflansch, für, WST, Kunststoffflansch, Wandschrank, Kunststoffflansch, für, Wandschrank, Kunststoff, Flansch, Kunststoff, Flansch, WST, Kunststoff, Flansch, für, WST, Kunststoff, Flansch, Wandschrank, Kunststoff, Flansch, für, Wandschrank, Durchsteckflansch, Durchsteckflansch, WST, Durchsteckflansch, für, WST, Durchsteckflansch, Wandschrank, Durchsteckflansch, für, Wandschrank, WST, Zubehör, Zubehör, WST, Zubehör, Schrank, Zubehör, Wandschrank, Zubehör, Verteiler, Schrankzubehör, Schrank, Zubehör, Wandschrank, Zubehör, Verteilerzubehör, Verteiler, Zubehör

Häufig gestellte Fragen

Welche Kabeldurchmesser können mit dem WSTBT2135G Schrack Flansch verwendet werden?

Die Flanschplatte bietet 35 Durchführungen mit abgestuften Durchmessern: 1x 17-32mm, 2x 12-18mm, 16x 10-14mm, 12x 7-12mm und 4x 6-10mm. Dies ermöglicht eine vielseitige Verkabelung unterschiedlicher Leitungsgrößen in einem einzigen Gehäuseflansch.

Ist die Flanschplatte WSTBT2135G für den Außeneinsatz geeignet?

Dank der Schutzart IP65 bietet der Schrack Kunststoff-Flansch einen soliden Schutz gegen Strahlwasser und Staub. Er kann in industriellen Innenräumen sowie in geschützten Außenbereichen eingesetzt werden, sofern die Umgebungstemperaturen zwischen -40 °C und +100 °C liegen.

Wird für die Montage des WSTBT2135G zusätzliches Werkzeug benötigt?

Im Lieferumfang sind 4 Kunststoffnieten enthalten, mit denen der Durchsteckflansch direkt auf den Adapterflansch WSAVBF befestigt wird. Eine aufwendige Werkzeugmontage ist daher in der Regel nicht erforderlich, was den Einbau in Wandschränke beschleunigt.

Aus welchem Material besteht der Schrack Kabeleinführungsflansch?

Dieser Kunststoff-Flansch besteht aus hochwertigem, halogenfreiem TPE-SEBS. Dieses Material ist besonders langlebig und bietet die notwendige Elastizität, um eine dauerhafte Dichtigkeit bei der Kabeleinführung in Schaltschränken und Verteilern zu gewährleisten.
