WSAILR7580 WSA Hutschiene H=7,5mm für 800mm breite GehäuseVerkaufseinheit 1VE

Description

Über dieses Produkt

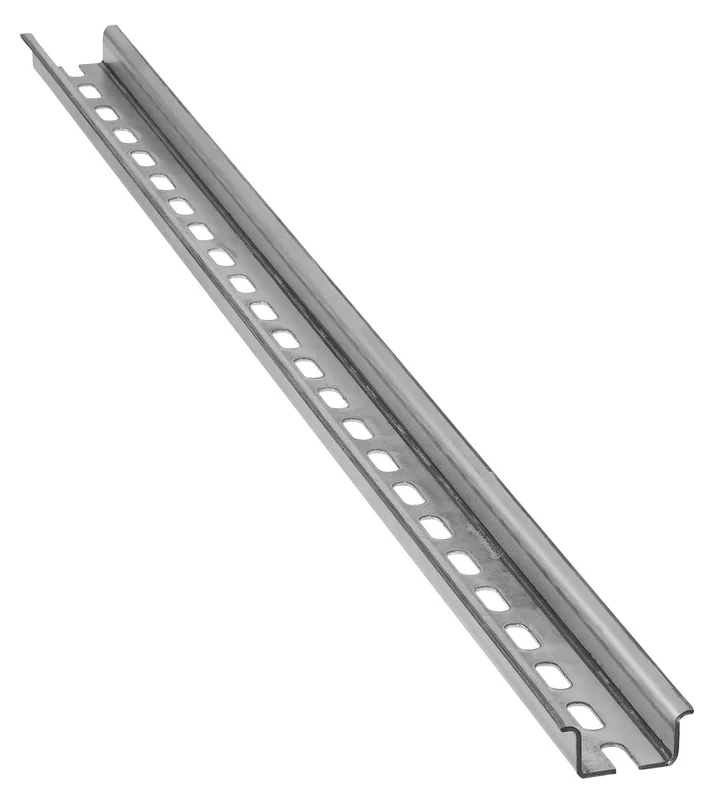

Die WSA Hutschiene H=7,5mm von Schrack ist für 800mm breite Gehäuse konzipiert und dient als zentrale Montagekomponente im Schaltschrankbau. Mit Abmessungen von 695x35x8mm und einer Materialstärke von 1mm ermöglicht die Tragschiene eine stabile Befestigung von Reiheneinbaugeräten. Die Schienen sind speziell auf das WSA-Baukastensystem abgestimmt und in einer Verpackungseinheit von 4 Stück inklusive Montagematerial erhältlich. Installateure nutzen diese DIN-Schienen zur flexiblen Gestaltung von Wandgehäusen und zur Aufnahme von Schutz- sowie Schaltgeräten. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt von Ihrem Fachhändler TELA. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Materialstärke: 1mm für hohe Formstabilität bei der Gerätebestückung
• Kompatibilität: Passgenau für Schrack WSA Gehäuse mit 800mm Breite
• Verpackungseinheit: 4 Stück Schienen inklusive Montagematerial für einen kompletten Ausbausatz
• Bauhöhe: 7,5mm Profilhöhe für gängige DIN-Reiheneinbaugeräte

Anwendungsbereiche

• Aufbau von Industrie-Wandschränken und Schaltkästen
• Installation von modularen Komponenten in WSA-Einbaurahmen
• Erweiterung von bestehenden Schaltanlagen durch individuelle Montageeinheiten

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: WSAILR7580 | EAN: 9004840912784 | Hersteller-Art.-Nr.: WSAILR7580

Produktinformation

• Individueller Installationseinsatz nach Baukastensystem
• Zur Komplettierung werden benötigt:
• Einbaurahmen
• Hutschienen
• Gerätefrontplatten
• Blindfrontplatten

Hutschienen:

• In den Höhen 7,5mm und 15mm erhältlich
• Für die Gehäusebreiten 300, 400, 500, 600 und 800mm
• Materialstärken:
• 7,5mm Schienen: 1mm
• 15mm Schienen: 1,5mm
• Lieferumfang:
• 4 Stück Schienen
• Montagematerial



  Downloads

  3D-Daten (.stp): WSA Hutschiene H=7,5mm für 800mm breite Gehäuse

  Foto: WSA Hutschiene H=7,5mm für 800mm breite Gehäuse

  Montageanleitung: WSA Hutschiene H=7,5mm für 800mm breite Gehäuse

  Maßbild: WSA Hutschiene H=7,5mm für 800mm breite Gehäuse

  Suchbegriffe

  Verteiler, Schaltkasten, Aufbaugehäuse, DIN-Schiene, Tragschiene, Montageschiene, WSA, Zubehör, Wandgehäuse, Zubehör, Wandschrank, Zubehör

  Häufig gestellte Fragen

  Für welche Gehäusebreiten sind die Schrack WSA Hutschienen geeignet?

  Die Artikelnummer WSAILR7580 ist exakt für Gehäuse mit einer Breite von 800mm ausgelegt. Für andere Gehäusebreiten wie 300mm bis 600mm sind entsprechende alternative Hutschienen aus dem Schrack WSA-Programm erforderlich.

  Ist das Montagematerial bei den WSA Hutschienen enthalten?

  Ja, im Lieferumfang sind 4 Stück Hutschienen sowie das für die Installation notwendige Montagematerial enthalten. Dies ermöglicht eine direkte Montage in den Einbaurahmen.

  Welche Bauhöhe hat diese Tragschiene für den Schaltkasten?

  Diese spezifische Hutschiene besitzt eine Bauhöhe von 7,5mm. Diese Bauhöhe ist Standard für eine Vielzahl von modularen Installationsgeräten, die in Schaltkästen oder Verteilern verbaut werden.

  Kann ich die WSA Hutschiene für 800mm Gehäuse online bestellen?

  Sie können die Schrack Hutschiene (WSAILR7580) direkt über unseren TELA Onlineshop kaufen. Nach Bestellung erfolgt der Versand in der Regel innerhalb von 1 bis 3 Werktagen.
