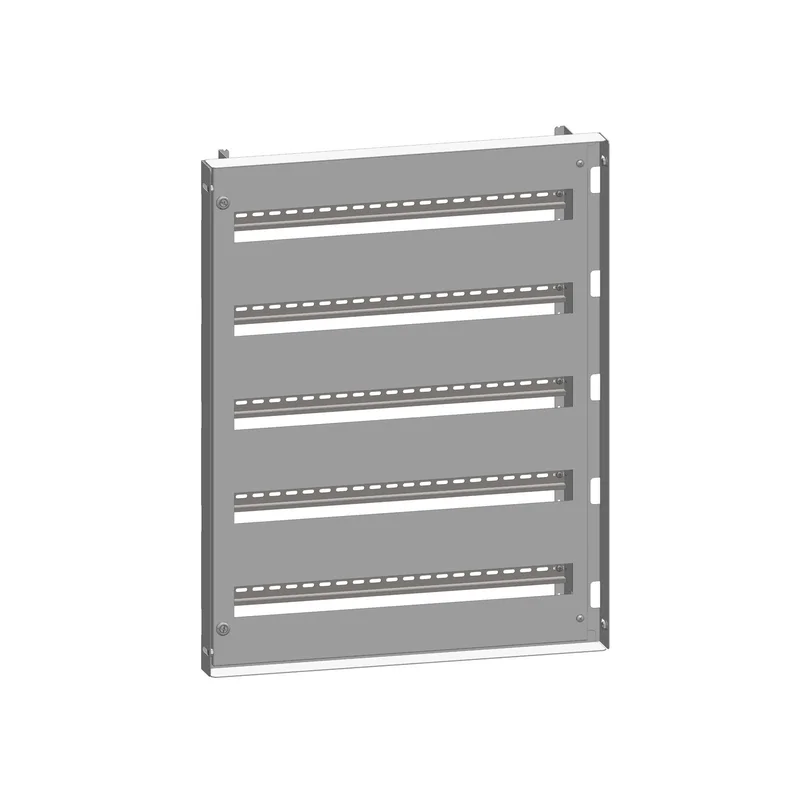

Der WSA Installationseinsatz 5-reihig von Schrack ist ein schwenkbares Schienengerüst für Wandgehäuse mit den Maßen 800x600mm. Dieser Einsatz bietet Platz für 28 Teilungseinheiten pro Reihe und wird aus 1,2mm starkem Stahlblech in RAL 7035 gefertigt. Mit einer Schutzart von IP3XD und einer nutzbaren Tiefe von 82,5mm zwischen Fronttür und Schienensystem ist eine sichere Montage von Reiheneinbaugeräten gewährleistet. Elektroinstallateure nutzen dieses Set, um Verteiler und Schaltkästen effizient auszubauen. Die Lieferzeit beträgt 1 bis 3 Werktage; bei TELA erhalten Sie diesen Artikel direkt vom Fachhändler. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kapazität: 5-reihig mit je 28 TE für maximale Bestückungsdichte
- Schwenkmechanismus: Einfacher Zugang zu den Reiheneinbaugeräten
- Material: Robuste Ausführung aus 1,2mm Stahlblech in RAL 7035
- Systemkompatibilität: Passend für diverse Schrack WSA Wandgehäuse
Anwendungsbereiche
- Erweiterung von bestehenden WSA Wandgehäusen im Innenbereich
- Aufbau von Schaltkästen für die industrielle Gebäudeautomation
- Installation von Reiheneinbaugeräten auf DIN-Schienen in Stahlblechgehäusen
- Konfiguration von modularen Verteilern in der Haustechnik
Technische Details
| EAN | 9004840799491 |
| Basisbezeichnung | Einsatz |
| Zubehör | Installationseinsatz |
| HxBxT mm | 800x600x61 |
| BxHxT mm | 600x800x61 |
| Hersteller | Schrack |
| Verpackungseinheit | 1VE |
| HLief-Artikel Nummer | WSAIE8060R |
| Farbe | RAL 7035 (Lichtgrau) |
| Nettogewicht | 9,50kg/VE |
| BEST. NR. | WSAIE8060R |
| Optionales Zubehör | WSAIE00BL- |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: WSAIE8060R | EAN: 9004840799491 | Hersteller-Art.-Nr.: WSAIE8060R
Produktinformation
- Zur Montage von Reiheneinbaugeräten auf DIN-Schienen
- Der Mittenabstand zwischen den DIN-Schienen beträgt 140mm
- Die nutzbare Tiefe zwischen der Frontabdeckung des WSAIE-Installationseinsatzes und der WSA-Gehäusetür beträgt 82,5mm
- Materialstärke: 1,2mm
- Schutzart: IP3XD entsprechend IEC 60529
- Farbe: RAL 7035 (Lichtgrau)
- Lieferumfang:
- 1 Stück Fronttüre mit 45mm Ausschnitten
- 2 Stück Vertikalprofile
- 2 Stück Verschlüsse (oben/unten)
- Hutschienen
- Montagematerial
Downloads
| 3D-Daten (.stp): WSA Installationseinsatz 5-reihig je 28TE für H=800 B=600mm |
| CAD Zeichnung: WSA Installationseinsatz 5-reihig je 28TE für H=800 B=600mm |
| Foto: WSA Installationseinsatz 5-reihig je 28TE für H=800 B=600mm |
| Maßbild: WSA Installationseinsatz 5-reihig je 28TE für H=800 B=600mm |
| Montageanleitung: WSA Installationseinsatz 5-reihig je 28TE für H=800 B=600mm |
Suchbegriffe
Verteiler, Schaltkasten, Aufbaugehäuse, Schienengerüst, Hutschienen, WSA, Zubehör, Wandgehäuse, Zubehör, Wandschrank, Zubehör
Häufig gestellte Fragen
Für welche Schrack Gehäuse ist der Installationseinsatz WSAIE8060R geeignet?
Dieser Einsatz ist passend für die WSA Wandgehäuse-Modelle WSA8060210, WSA8060211, WSA8060260, WSA8060300, WSA8060305 sowie WSA8060400 konzipiert.
Wie viele Geräte können in dem 5-reihigen Einsatz untergebracht werden?
Der WSA Installationseinsatz bietet eine Kapazität von insgesamt 5 Reihen, wobei jede Reihe mit 28 Teilungseinheiten (TE) bestückt werden kann.
Welche nutzbare Tiefe bietet der Installationseinsatz für Einbaugeräte?
Zwischen der Frontabdeckung des Installationseinsatzes und der WSA-Gehäusetür steht ein Raum von 82,5 mm Tiefe für die Unterbringung der Reiheneinbaugeräte zur Verfügung.
Ist das Montagematerial für den Schrack Installationseinsatz im Lieferumfang enthalten?
Ja, der Lieferumfang umfasst neben der Fronttüre mit 45 mm Ausschnitten, den Vertikalprofilen und Verschlüssen auch sämtliche Hutschienen sowie das benötigte Montagematerial.
