WSAIE1280R WSA Installationseinsatz 8-reihig je 40TE für H=1200 B=800mmVerkaufseinheit 1VE

Description

Über dieses Produkt

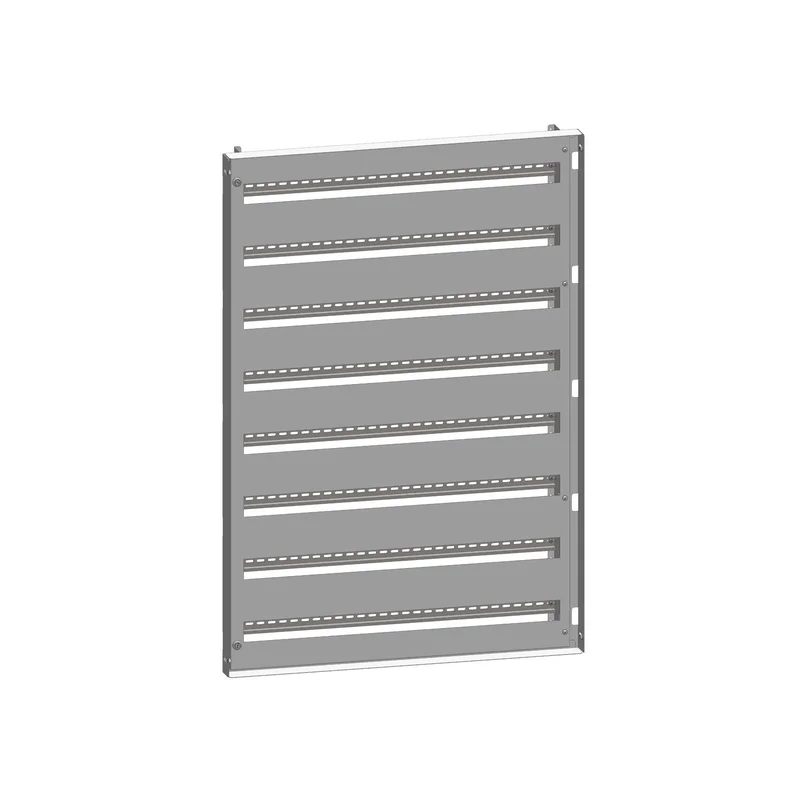

Der WSA Installationseinsatz 8-reihig von Schrack ist ein schwenkbarer Einsatz für Schaltschränke mit den Maßen 1200x800mm. Das System bietet Platz für 40 Teilungseinheiten pro Reihe auf insgesamt 8 Hutschienen. Der Einsatz aus 1,2mm starkem Stahlblech erfüllt die Schutzart IP3XD und ist in RAL 7035 lichtgrau lackiert. Die nutzbare Tiefe zwischen Frontabdeckung und Gehäusetür beträgt 82,5mm. Dieser Installationseinsatz dient der Aufnahme von Reiheneinbaugeräten in Wandgehäusen der WSA-Serie, wie WSA1208300 und WSA1208409. Ihre Bestellung erreicht Sie innerhalb von 1 bis 3 Werktagen, direkt geliefert vom Fachhändler tela.at. Jetzt den WSA Installationseinsatz 8-reihig bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Kapazität: 8 Reihen mit je 40 Teilungseinheiten zur flexiblen Bestückung.
• Schutzart: IP3XD für sicheren Betrieb in verschiedenen Installationsumgebungen.
• Schwenkmechanismus: Einfacher Zugang zu den eingebauten Schaltgeräten bei Wartungsarbeiten.
• Mittenabstand: 140mm zwischen den DIN-Hutschienen für optimale Verdrahtung.

Anwendungsbereiche

• Erweiterung von Schrack WSA Wandgehäusen im industriellen Bereich.
• Aufbau von Verteilerschränken für die gebäudetechnische Infrastruktur.
• Installation von Schienengeräten in Schaltschränken bei begrenztem Platzangebot.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: WSAIE1280R | EAN: 9004840799538 | Hersteller-Art.-Nr.: WSAIE1280R

Produktinformation

• Zur Montage von Reiheneinbaugeräten auf DIN-Schienen
• Der Mittenabstand zwischen den DIN-Schienen beträgt 140mm
• Die nutzbare Tiefe zwischen der Frontabdeckung des WSAIE-Installationseinsatzes und der WSA-Gehäusetür beträgt 82,5mm
• Materialstärke: 1,2mm
• Schutzart: IP3XD entsprechend IEC 60529
• Farbe: RAL 7035 (Lichtgrau)
• Lieferumfang:
• 1 Stück Fronttüre mit 45mm Ausschnitten
• 2 Stück Vertikalprofile
• 2 Stück Verschlüsse (oben/unten)
• Hutschienen
• Montagematerial

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Aufbaugehäuse, Schienengerüst, Hutschienen, WSA, Zubehör, Wandgehäuse, Zubehör, Wandschrank, Zubehör

Häufig gestellte Fragen

Für welche Schrack WSA Gehäuse ist der Installationseinsatz WSAIE1280R passend?

Dieser 8-reihige Installationseinsatz ist speziell für Schrack WSA Wandgehäuse mit den Gehäuseabmessungen H=1200mm und B=800mm konzipiert. Er ist direkt kompatibel mit den Gehäusetypen WSA1208300 und WSA1208409.

Wie viele Teilungseinheiten bietet der Installationseinsatz insgesamt?

Der WSA Installationseinsatz verfügt über insgesamt 8 Hutschienen-Reihen. Da pro Reihe jeweils 40 Teilungseinheiten (TE) zur Verfügung stehen, bietet das System eine Gesamtkapazität von 320 Teilungseinheiten.

Ist der Schrack Installationseinsatz WSAIE1280R schwenkbar?

Ja, der Installationseinsatz ist als schwenkbare Konstruktion ausgeführt. Dies ermöglicht einen komfortablen Zugriff auf die auf den Hutschienen montierten Schaltgeräte bei Wartungs- oder Installationsarbeiten im Schaltschrank.

Welche Tiefe steht für den Einbau von Geräten zur Verfügung?

Die nutzbare Tiefe zwischen der Frontabdeckung des Installationseinsatzes und der Tür des WSA-Gehäuses beträgt 82,5mm. Dies sollte bei der Auswahl der zu montierenden Reiheneinbaugeräte berücksichtigt werden.
