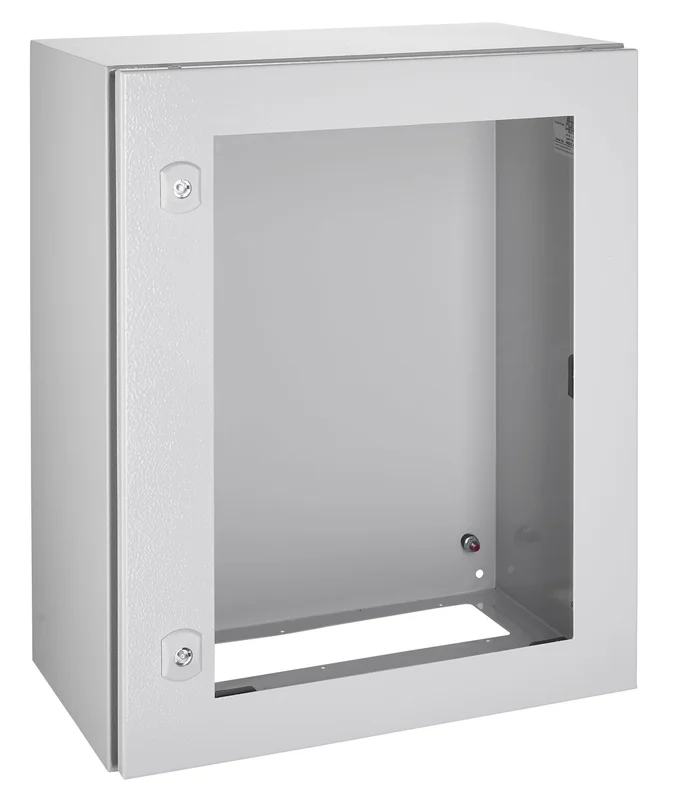

WSA6050305 Wandgehäuse 1-Sichttüre IP66, H=600 B=500 T=300mm StahlblechVerkaufseinheit 1Stk

Description

Über dieses Produkt

Das Wandgehäuse 1-Sichttüre von Schrack mit den Maßen 600x500x300mm bietet einen zuverlässigen Schutz für elektrische Komponenten. Das Gehäuse aus robustem Stahlblech ist in RAL 7035 pulverbeschichtet und entspricht der Schutzart IP66. Es verfügt über eine Sichttüre, zwei Doppelbartschlösser sowie einen Flanschausschnitt und wird ohne Montageplatte geliefert. Dank seiner Konstruktion eignet es sich für anspruchsvolle Umgebungen in der Elektroinstallation und Gebäudetechnik. Die Lieferzeit beträgt 1 bis 3 Werktage und Sie können das Wandgehäuse bei TELA direkt vom Fachhändler online bestellen. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Maße (H x B x T): 600 x 500 x 300mm für ausreichend Platzbedarf in Schaltanlagen.
• Schutzart IP66: Gewährleistet hohen Schutz gegen Staub und starkes Strahlwasser.
• Sichttüre: Ermöglicht eine direkte Sichtkontrolle der verbauten Komponenten ohne Öffnen des Schranks.
• Material: Kaltgewalztes Stahlblech mit elektrostatischer Pulverbeschichtung für eine widerstandsfähige Oberfläche.
• Vielseitige Kabeleinführung: Durch 180° Drehbarkeit des Gehäuses flexibel am Boden oder in der Decke einsetzbar.

Anwendungsbereiche

• Einbau von Steuerungen und Automatisierungstechnik in industriellen Umgebungen.
• Aufbaugehäuse für komplexe elektrische Verteilungen in der Gebäudetechnik.
• Schutz für empfindliche Messtechnik, die eine optische Überwachung erfordert.
• Installation in Bereichen mit erhöhter Feuchtigkeitsbelastung durch die Schutzart IP66.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: WSA6050305 | EAN: 9004840911343 | Hersteller-Art.-Nr.: WSA6050305

Produktinformation

• Material: Robuste, kreuzförmige Konstruktion, welche unabhängig von der Größe des Gehäuses aus kaltgewalztem Stahlblech geschweißt ist. Das Gehäuse besteht aus zwei Teilen: Korpus und Tür

• Stahlblechstärken Korpus:
• Eintürig:
• 1,2mm: WSA3025150 bis WSA8040300
• 1,5mm: WSA8060210 bis WSA1208300
• Zweitürig:
• 1,2mm: WSA6080302
• 1,5mm: WSA8012302 bis WSA1410402

• Flanschplatten:
• Blindflansche aus 1,5mm pulverbeschichtetem Stahlblech
• Die Kabeleinführung ist über Flanschöffnungen im Boden oder der Oberseite möglich, da das Gehäuse um 180° drehbar ist
• Durch die Platzierung, weit hinten im Gehäuse, ist eine einfache Kabeleinführung gewährleistet
• Eine Dichtung zur Wahrung der Schutzart ist im Lieferumfang enthalten
• Innenliegende Flansche: WSA8012302, WSA8012402, WSA1006400, WSA1008400, WSA1010302, WSA1206400, WSA1208400, WSA1210302, WSA1212302, WSA1212402 und WSA1410402

• Tür: Aus Stahlblech gefertigt und mit M6 Gewindebolzen zur Erdung versehen
• Stahlblechstärken:
• 1,2mm: WSA3025150 bis WSA6040300
• 1,5mm: WSA6050210 bis WSA8040300, ausgenommen WSA6080300 + WSA6080302 (je 2mm)
• 2mm: WSA6080300 + WSA6080302, sowie WSA8060210 bis WSA1410402
• Alle eintürigen Gehäuse ab WSA4040210 (H=400 B=400 T=210mm), sowie alle zweitürigen Gehäuse haben Türversteifungsprofile montiert, die auch zur Schienenbefestigung dienen
• Die Tür ist durch zwei Scharniere gesichert und ab einer Höhe von 1000mm mit drei Scharnieren. Die Tür hat einen Öffnungswinkel von 130°
• Die Türscharniere sind versteckt ausgeführt und die Tür mittels Sicherheitsstifte montiert. Der Türanschlag ist ohne Probleme wechselbar. Die Türen haben eine aufgeschäumte Polyurethandichtung zur Gewährleistung der IP-Schutzart

• Schließung:
• Eintürig:
• 1x Doppelbartschloss: WSA3025150 bis WSA4060210
• 2x Doppelbartschlösser: WSA5030210 bis WSA1008400
• 1x Dreipunkt-Verschluss mit Sperrgriff: WSA1206300 bis WSA1208400
• Zweitürig:
• 4x Doppelbartschlösser: WSA6080302 bis WSA1010302
• 1x Dreipunkt-Verschluss mit Mini-Schwenkhebel: WSA1210302 bis WSA1410402
• Eintürige Gehäuse ab einer Höhe von 500mm besitzen zwei Doppelbartschlösser
• Eintürige Gehäuse ab einer Höhe von 1200mm werden mit einem 3-Punkt-Schließsystem und mit einem Sperrgriff ausgeführt
• Zweitürige Gehäuse ab einer Höhe von 600mm besitzen vier Doppelbartschlösser
• Zweitürige Gehäuse ab einer Höhe von 1200mm werden mit einem 3-Punkt-Schließsystem und mit einem Mini-Schwenkhebel ausgeführt
• Der Schlosseinsatz ist bei allen Verschlusssystemen ein 5mm Doppelbartschloss
• Der Mini-Schwenkhebel mit 5mm Doppelbartschloss kann gegen einen Sperrgriff oder einen Schwenkhebel für Halbzylindereinsätze getauscht werden

• Montageplatte:
• 2mm verzinktes Stahlblech
• Die Montageplatte ist an den Seiten gefalzt, um die Steifigkeit zu erhöhen
• Die Montageplatte wird auf geschweißte M8 Bolzen im Gehäuseinneren montiert und kann zur Bestückung und Verkabelung herausgenommen werden
• Sie verfügt über Erdungspunkte, um eine Verbindung zum Gehäusekörper herzustellen

• Montage:
• Das Gehäuse kann mit dem Montagesatz WSAWB004 an der Wand befestigt werden, der lP-Schutzgrad bleibt dabei erhalten
• Alternativ kann das Gehäuse mittels Schrauben an der gewünschten Montagefläche direkt montiert werden (Schutzgrad beachten!)
• Die vier Wandbefestigungsbohrungen mit M8-Durchmesser sind in den Ecken der Rückwand angeordnet
• Eine Montage von nebeneinander angereihten Gehäusen ist aufgrund des kleinen Öffnungsradius der Türen ohne weiteres möglich
• Für die Breiten 300, 400, 500 und 600mm gibt es entsprechende Mastbefestigungen WSAPCLx00

• Montage im Außenbereich:
• Die Gehäuse und das Zubehör der Reihe WSA erfüllen die Anforderungen der Norm IEC 62208 für Metallgehäuse, die eine Installation im Außenbereich ermöglichen
• Die Norm IEC 62208 gestattet ein gewisses Maß an Oxidation Ri1 gemäß der Norm ISO 4628-3 und in der Praxis wirkt sich dieser Oxidationsgrad nicht auf die Funktionalität und die mechanische Integrität des Gehäuses aus. Trotzdem wird die Durchführung von Instandhaltungsmaßnahmen empfohlen (siehe unterhalb), um optische Beeinträchtigungen zu verhindern und die Lebensdauer des Produktes zu verlängern
• Es wird die Montage eines Regenschutzdaches WSADxxxx und ein entsprechender Korrosionsschutz für das gesamte Gehäuse empfohlen

• Schutzart:
• Eintürig IP66
• Zweitürig IP54

• Schlagfestigkeit: IK10, IK08 bei Sichttüre

• Oberfläche: Eisenphosphat und elektrostatische Pulverbeschichtung

• Farbe: RAL 7035 (Lichtgrau)

• Lieferumfang:
• Komplettgehäuse mit zwei Türversteifungsprofilen (ab Gehäusebreite 300mm)
• Blindflansch(e) mit Dichtung(en) und Schrauben
• Ein Schlüssel DIN 5mm
• Erdungsmöglichkeiten sind gegeben

Instandhaltungsempfehlungen für Stahlblech-Wandgehäuse im Außenbereich:

• Die Gehäuse und das Zubehör der Serien WKT und WSA erfüllen die Anforderungen der Norm IEC 62208 für Metallgehäuse, die eine Installation im Außenbereich ermöglichen

• Die Norm IEC 62208 gestattet ein gewisses Maß an Oxidation Ri1 gemäß der Norm ISO 4628-3 und in der Praxis wirkt sich dieser Oxidationsgrad nicht auf die Funktionalität und die mechanische Integrität des Gehäuses aus. Trotzdem wird die Durchführung von Instandhaltungsmaßnahmen empfohlen, um optische Beeinträchtigungen zu verhindern und die Lebensdauer des Produktes zu verlängern

• Intervall: Jährlich

• Sichtprüfung: Feststellung von Oberflächenschäden wie Kratzer oder Dellen, die Schäden an der Lackschicht verursacht haben könnten

• Rostansätze: Infolge von Kratzern, Dellen oder anderen Ursachen
• Flugrost entfernen
• Flugrost durch Abschleifen vollständig beseitigen

• Reinigen: Betroffenen Bereich mit Spiritus oder einem anderen sich verflüchtigenden Reinigungsmittel reinigen

• Lackieren: Betroffenen Bereich der Oberfläche mit Synthetiklack (RAL 7035) lackieren
• Wir empfehlen unseren grauen Texturlack RAL 7035, Art.-Nr. IU008106

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Aufbaugehäuse, Wandschrank, Schaltschrank, Schrank, Verteiler, Eintürig, 1-türig, 1, türig, Sichttüre, Glastüre, Transparente, Türe

Häufig gestellte Fragen

Ist das Schrack Wandgehäuse WSA6050305 für die Montage im Außenbereich geeignet?

Ja, das Wandgehäuse entspricht der Norm IEC 62208 und ist für den Einsatz im Außenbereich konzipiert. Es wird jedoch empfohlen, ein Regenschutzdach zu montieren und bei mechanischen Beschädigungen der Lackierung entsprechende Instandhaltungsmaßnahmen vorzunehmen.

Besitzt das Wandgehäuse bereits eine Montageplatte im Lieferumfang?

Nein, bei diesem spezifischen Modell WSA6050305 ist keine Montageplatte im Lieferumfang enthalten. Die entsprechenden Befestigungspunkte für eine Montageplatte sind jedoch im Gehäuse vorhanden.

Kann der Türanschlag bei diesem 1-türigen Wandgehäuse gewechselt werden?

Ja, der Türanschlag des Gehäuses ist flexibel und lässt sich ohne Probleme wechseln. Zudem sind die Scharniere versteckt ausgeführt und die Tür ist mittels Sicherheitsstiften montiert.

Welche Schutzart bietet das Schrack Wandgehäuse mit Sichttüre?

Dieses eintürige Wandgehäuse erreicht die Schutzart IP66, was einen hohen Schutz gegen das Eindringen von Staub und starkem Strahlwasser gewährleistet.
