WKT2525150 Wandgehäuse 1-Tür IP66 H=250 B=250 T=150mm StahlblechVerkaufseinheit 1Stk

Description

Über dieses Produkt

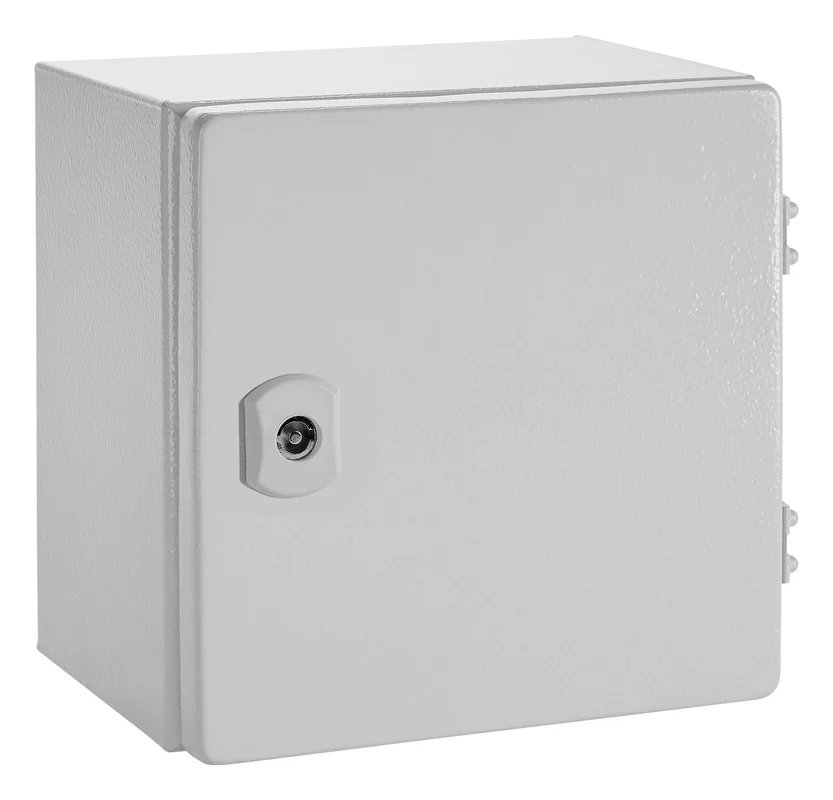

Das Wandgehäuse 1-Tür IP66 von Schrack bietet mit 250x250x150mm kompakten Raum für elektrische Komponenten und ist aus robustem Stahlblech gefertigt. Die Konstruktion erfüllt die Schutzart IP66 und weist eine Schlagfestigkeit von IK10 auf, wobei eine verzinkte Montageplatte im Lieferumfang enthalten ist. Das Gehäuse ist in RAL 7035 pulverbeschichtet und verfügt über ein 180°-Scharniersystem sowie ein Doppelbartschloss. Es dient als sicherer Schaltkasten für die geschützte Unterbringung von Steuerungstechnik und Kleinkomponenten in industriellen Anlagen. Dieses Wandgehäuse ist bei TELA mit einer Lieferzeit von 1 bis 3 Werktagen verfügbar. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Schutzart IP66: Schutz gegen Staub und starkes Strahlwasser für den zuverlässigen Einsatz.
• IK10 Schlagfestigkeit: Hohe mechanische Widerstandsfähigkeit schützt empfindliche Elektronik vor äußeren Einwirkungen.
• Inklusive Montageplatte: 2mm starkes verzinktes Stahlblech für eine einfache und flexible Bestückung.
• Doppelbartschloss: 1-Punkt-Verriegelung für den sicheren Zugriff und Schutz vor unbefugtem Öffnen.
• Stahlblech-Korpus: 1,2mm Wandstärke sorgt für Stabilität und eine lange Lebensdauer.

Anwendungsbereiche

• Unterbringung von Steuerungen und Kleinteilen in der industriellen Fertigung.
• Aufbaugehäuse für elektrische Verteiler in Maschinensteuerungen.
• Geschützte Wandmontage für Schalt- und Steuerungstechnik in rauen Umgebungen.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: WKT2525150 | EAN: 9004840910742 | Hersteller-Art.-Nr.: WKT2525150

Produktinformation

• Material: Robuste, kreuzförmige Konstruktion, welche unabhängig von der Größe des Gehäuses aus kaltgewalztem Stahlblech geschweißt ist. Das Gehäuse besteht aus zwei Teilen: Korpus und Tür

• Stahlblechstärken Korpus: 1,2mm

• Tür: Aus Stahlblech gefertigt und mit M6 Gewindebolzen zur Erdung versehen
• Stahlblechstärken: 1,2mm
• Die Tür ist durch zwei außenliegende Scharniere gesichert und hat einen Öffnungswinkel von 180°
• Die Türen haben eine aufgeschäumte Polyurethandichtung zur Gewährleistung der IP-Schutzart

• Schließung: Eintürig mit 1x Doppelbartschloss 5mm

• Montageplatte:

• 2mm verzinktes Stahlblech
• Die Montageplatte wird auf Bodenprofile im Gehäuseinneren montiert und kann zur Bestückung und Verkabelung herausgenommen werden

• Montage:

• Das Gehäuse kann mit dem Montagesatz WSAWB004 an der Wand befestigt werden, der lP-Schutzgrad bleibt dabei erhalten
• Alternativ kann das Gehäuse mittels Schrauben an der gewünschten Montagefläche direkt montiert werden (Schutzgrad beachten!)
• Die vier Wandbefestigungsbohrungen mit M8-Durchmesser sind in den Ecken der Rückwand angeordnet

• Montage im Außenbereich:
• Die Gehäuse und das Zubehör der Reihe WKT erfüllen die Anforderungen der Norm IEC 62208 für Metallgehäuse, die eine Installation im Außenbereich ermöglichen
• Die Norm IEC 62208 gestattet ein gewisses Maß an Oxidation Ri1 gemäß der Norm ISO 4628-3 und in der Praxis wirkt sich dieser Oxidationsgrad nicht auf die Funktionalität und die mechanische Integrität des Gehäuses aus. Trotzdem wird die Durchführung von Instandhaltungsmaßnahmen empfohlen (siehe unterhalb), um optische Beeinträchtigungen zu verhindern und die Lebensdauer des Produktes zu verlängern
• Es wird ein entsprechender Korrosionsschutz für das gesamte Gehäuse empfohlen

• Schutzart: Eintürig IP66

• Schlagfestigkeit: IK10

• Oberfläche: Eisenphosphat und elektrostatische Pulverbeschichtung

• Farbe: RAL 7035 (Lichtgrau)

• Lieferumfang:
• Komplettgehäuse
• Ein Schlüssel DIN 5mm
• Eine Montageplatte inklusive Montagematerial
• Erdungsmöglichkeiten sind gegeben

Instandhaltungsempfehlungen für Stahlblech-Wandgehäuse im Außenbereich:

• Die Gehäuse und das Zubehör der Serien WKT und WSA erfüllen die Anforderungen der Norm IEC 62208 für Metallgehäuse, die eine Installation im Außenbereich ermöglichen

• Die Norm IEC 62208 gestattet ein gewisses Maß an Oxidation Ri1 gemäß der Norm ISO 4628-3 und in der Praxis wirkt sich dieser Oxidationsgrad nicht auf die Funktionalität und die mechanische Integrität des Gehäuses aus. Trotzdem wird die Durchführung von Instandhaltungsmaßnahmen empfohlen, um optische Beeinträchtigungen zu verhindern und die Lebensdauer des Produktes zu verlängern

• Intervall: Jährlich

• Sichtprüfung: Feststellung von Oberflächenschäden wie Kratzer oder Dellen, die Schäden an der Lackschicht verursacht haben könnten

• Rostansätze: Infolge von Kratzern, Dellen oder anderen Ursachen
• Flugrost entfernen
• Flugrost durch Abschleifen vollständig beseitigen

• Reinigen: Betroffenen Bereich mit Spiritus oder einem anderen sich verflüchtigenden Reinigungsmittel reinigen

• Lackieren: Betroffenen Bereich der Oberfläche mit Synthetiklack (RAL 7035) lackieren
• Wir empfehlen unseren grauen Texturlack RAL 7035, Art.-Nr. IU008106

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Aufbaugehäuse, Kleingehäuse, Kleinverteiler, Schrank, Schaltschrank, Eintürig, 1-türig, 1, türig

Häufig gestellte Fragen

Ist das Schrack WKT2525150 Wandgehäuse für den Außenbereich geeignet?

Ja, das Wandgehäuse erfüllt die Anforderungen der Norm IEC 62208 für den Außeneinsatz. Es wird jedoch empfohlen, jährliche Instandhaltungsmaßnahmen durchzuführen, um die Lebensdauer bei Witterungseinflüssen zu verlängern.

Welche Montageplatte ist in diesem Stahlblech-Gehäuse enthalten?

Im Lieferumfang ist eine 2mm starke, verzinkte Montageplatte enthalten. Diese kann zur bequemen Bestückung und Verdrahtung von elektrischen Komponenten entnommen werden.

Wie wird das Wandgehäuse sicher an der Wand befestigt?

Das Gehäuse verfügt über vier Wandbefestigungsbohrungen mit M8-Durchmesser in den Ecken der Rückwand. Für eine fachgerechte Montage ohne Beeinträchtigung der Schutzart IP66 wird die Verwendung des Montagesatzes WSAWB004 empfohlen.

Welchen Schutzgrad bietet das Gehäuse gegen äußere Einflüsse?

Das Wandgehäuse bietet mit der Schutzart IP66 einen sehr hohen Schutz gegen Staub und starkes Strahlwasser. Zudem sorgt die IK10-Einstufung für eine hohe Schlagfestigkeit der Stahlblechkonstruktion.
