Description
Über dieses Produkt

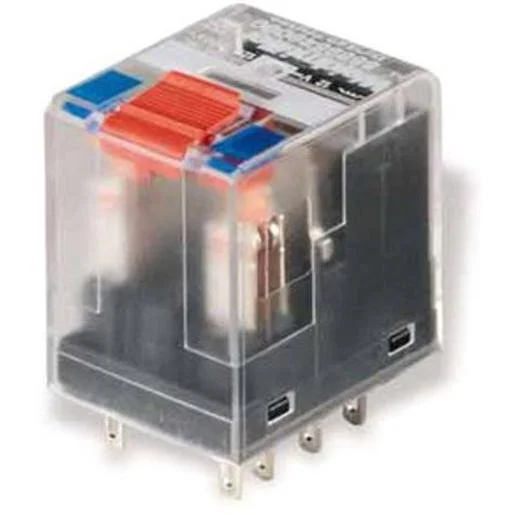

Der Weidmüller Relaiskoppler RCM570512 aus der RIDERSERIES ist ein leistungsfähiges Schaltrelais für anspruchsvolle elektrotechnische Installationen. Das Modul verfügt über vier Wechslerkontakte und ist mit einer praktischen Prüftaste ausgestattet, die eine manuelle Bedienung sowie eine einfache Diagnose vor Ort ermöglicht. Mit einer Nennsteuerspannung von 12 V AC und einem bewährten Steckanschluss lässt sich dieses Relaismodul effizient in Schaltschrankkonzepte integrieren. Der monostabile Antrieb arbeitet ungepolt und bietet durch die kompakte Bauweise eine hohe Platzersparnis auf der Tragschiene. Als zuverlässiges Elektromaterial für Profis steht dieser Koppler für eine präzise Signalverarbeitung in der Automatisierungstechnik. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Vier Wechslerkontakte: Ermöglicht die flexible Ansteuerung von mehreren Stromkreisen gleichzeitig.
- Integrierte Prüftaste: Erleichtert die manuelle Funktionsüberprüfung und Fehlerdiagnose bei Wartungsarbeiten.
- Steckanschluss: Sorgt für eine unkomplizierte und zeitsparende Montage in der Schaltschrankverdrahtung.
- Kompaktes Gehäuse: Die Abmessungen von 22,5 mm Breite ermöglichen eine platzsparende Anordnung.
Anwendungsbereiche
- Industrielle Automatisierung und Steuerungstechnik
- Schnittstelle zwischen speicherprogrammierbaren Steuerungen (SPS) und Aktoren
- Gebäudetechnik zur Signalverstärkung oder Potenzialtrennung
- Schaltschrankbau zur zuverlässigen Lastschaltung
Technische Details
| Breite | 22,5 Millimeter |
| Höhe | 28 Millimeter |
| Anzahl der Kontakte als Wechsler | 4 |
| Anzahl der Kontakte als Öffner | 0 |
| Spannungsart zur Betätigung | AC |
| Tiefe | 29 Millimeter |
| Anzahl der Kontakte als Schließer | 0 |
| Ausführung des elektrischen Anschlusses | Steckanschluss |
| Schutzart (IP) | IP20 |
| Komplettgerät mit Sockel | nein |
| Antrieb, Polung | ungepolt |
| Schaltverhalten des Antriebs | monostabil |
| Bemessungssteuerspeisespannung AC 50 Hz | 10,8 Volt |
| Bemessungssteuerspeisespannung AC 60 Hz | 10,8 Volt |
| Art des Schaltkontaktes | Einfachkontakt |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-2129256 | EAN: 4008190100711 | Hersteller-Art.-Nr.: 8074760000
Häufig gestellte Fragen
Besitzt das Weidmüller RCM570512 eine Prüftaste?
Ja, das Relais ist mit einer integrierten Prüftaste ausgestattet, die eine manuelle Betätigung der Kontakte zu Testzwecken erlaubt.
Kann das Relais mit 12 V AC betrieben werden?
Ja, das Modell ist für eine Nennsteuerspannung von 12 V AC ausgelegt.
Wie viele Kontakte stehen zur Verfügung?
Dieses Relaismodul verfügt über vier Wechslerkontakte.
Ist ein Sockel im Lieferumfang enthalten?
Nein, bei diesem Artikel handelt es sich um das Relaismodul ohne Sockel.
