Description
Über dieses Produkt

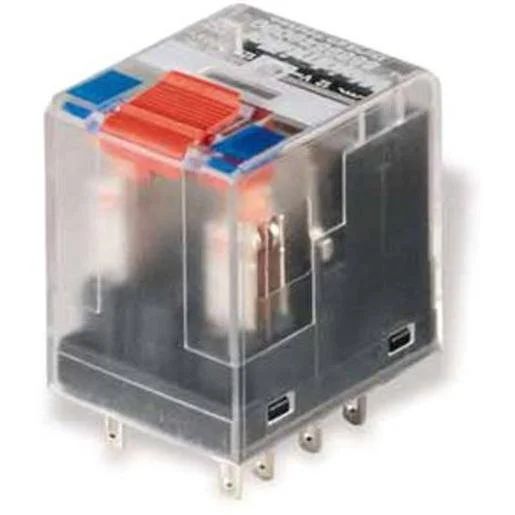

Der Weidmüller Relaiskoppler RCM570012 aus der RIDERSERIES ist ein zuverlässiges Schaltrelais für industrielle Anwendungen. Dieses Koppelrelais verfügt über 4 Wechsler-Kontakte und ist mit einer praktischen Prüftaste ausgestattet, die eine manuelle Funktionskontrolle direkt am Relaismodul ermöglicht. Die Ansteuerung erfolgt über eine Nennsteuerspannung von 12 V DC, wobei das monostabile Schaltverhalten eine konstante Leistung bei ungepoltem Antrieb sicherstellt. Durch den bewährten Steckanschluss lässt sich das Bauteil effizient in bestehende Schaltschrankkonzepte integrieren. Das robuste Relais ist für eine Bemessungssteuerspannung von bis zu 250 V AC ausgelegt und bietet Schutzart IP20 für den Einsatz in geschlossenen Gehäusen. Als Spezialist für Elektromaterial in Österreich bieten wir Ihnen dieses Bauteil für Ihre Installation an. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4 Wechsler-Kontakte: Ermöglicht die flexible Ansteuerung von mehreren Stromkreisen gleichzeitig.
- Integrierte Prüftaste: Erleichtert die Inbetriebnahme und Fehlersuche durch manuelle Schaltvorgänge.
- Steckanschluss: Sorgt für eine einfache Montage und Zeitersparnis bei der Verdrahtung.
- Monostabiles Schaltverhalten: Gewährleistet einen definierten Schaltzustand bei Unterbrechung der Steuerspannung.
Anwendungsbereiche
- Signalübertragung in Automatisierungsanlagen
- Trennungsfunktion zwischen Steuerungsebene und Lastkreis
- Industrielle Schaltanlagen und Steuerungen
- Allgemeine Elektrotechnik im Schaltschrankbau
Technische Details
| Breite | 22,5 Millimeter |
| Höhe | 28 Millimeter |
| Mit zwangsgeführten Kontakten | nein |
| Anzahl der Kontakte als Schließer | 0 |
| Bemessungssteuerspeisespannung DC | 11,4 Volt |
| Mit abnehmbaren Klemmen | nein |
| Anzahl der Kontakte als Wechsler | 4 |
| Schaltverhalten des Antriebs | monostabil |
| Komplettgerät mit Sockel | nein |
| Art des Schaltkontaktes | Einfachkontakt |
| Antrieb, Polung | ungepolt |
| Anzahl der Kontakte als Öffner | 0 |
| Bemessungssteuerspeisespannung AC 50 Hz | 250 Volt |
| Ausführung des elektrischen Anschlusses | Steckanschluss |
| Tiefe | 29 Millimeter |
| Schutzart (IP) | IP20 |
| Spannungsart zur Betätigung | DC |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-1729756 | EAN: 4008190098322 | Hersteller-Art.-Nr.: 8054360000
Häufig gestellte Fragen
Kann das Relais manuell betätigt werden?
Ja, das Weidmüller RCM570012 verfügt über eine integrierte Prüftaste, mit der die Schaltkontakte manuell getestet werden können.
Ist der Sockel im Lieferumfang enthalten?
Nein, es handelt sich hierbei um das Relaismodul selbst, das ohne Sockel (Komplettgerät) geliefert wird.
Für welche Steuerspannung ist das Relais ausgelegt?
Das Relais ist für eine Nennsteuerspannung von 12 V DC vorgesehen.
Welche Anschlussart wird verwendet?
Das Gerät ist mit einem Steckanschluss ausgestattet, was den Einbau in entsprechende Relaissockel erleichtert.
Suchbegriffe
Weidmüller RCM570012, 8054360000, Relaiskoppler, Koppelrelais kaufen, Schaltrelais 12V, Weidmüller RIDERSERIES, Relaismodul Steckanschluss, Relaisklemme, PT 570012, Elektromaterial Österreich, Online Shop Elektronik, Schaltschrankrelais, 4 Wechsler Kontakte, Relais mit Prüftaste, Weidmüller Relais kaufen, Ersatzrelais Weidmüller, Industrierelais, 12V DC Relais, Schaltrelais bestellen, Elektronikbauteile Österreich.
