Über dieses Produkt

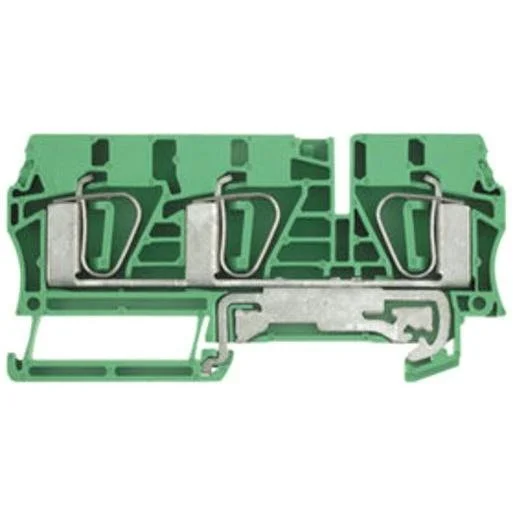

Die Weidmüller Schutzleiter-Reihenklemme ZPE 6/3AN ist eine robuste Erdungsklemme für den sicheren Anschluss von PE-Leitern in Schaltschränken und Verteileranlagen. Diese Z-Reihenklemme überzeugt durch ihren effizienten Zugfederanschluss mit drei Klemmstellen pro Etage, was eine zeitsparende und vibrationssichere Verdrahtung ermöglicht. Mit einem Bemessungsquerschnitt von 6 mm² ist die Komponente für Leiterquerschnitte von 0,5 bis 10 mm² ausgelegt und besteht aus hochwertigem, grün/gelbem Wemid-Isolierstoff. Durch die Montage auf Hut- oder G-Schienen TH35/G32 ist die Klemme vielseitig in der industriellen Elektrotechnik einsetzbar. Kunden in Österreich finden bei TELA eine zuverlässige Lösung für ihre Elektroinstallationen, die online bestellt und rasch geliefert wird. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zugfederanschluss: Ermöglicht eine schnelle, werkzeuglose und rüttelsichere Leiterfixierung.
- 3 Klemmstellen: Erlaubt eine effiziente Mehrleiter-Verdrahtung auf einer einzigen Etage.
- Breiter Leiterquerschnittsbereich: Flexibel einsetzbar für Leitungen von 0,5 bis 10 mm².
- Wemid-Isolierstoff: Gewährleistet hohe thermische Beständigkeit und exzellente Brandschutzeigenschaften (V0).
Anwendungsbereiche
- Aufbau von Hauptverteilern in der Gebäudetechnik
- Anbindung von Schutzleitern im industriellen Schaltanlagenbau
- Verdrahtung von Steuerungskomponenten mit PE-Anschluss
- Verteilung von Potenzialen auf Montage-Tragschienen
Technische Details
| Farbe | grün/gelb |
| Montageart | Hut-/G-Schiene TH35/G32 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 10 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 10 Quadratmillimeter |
| PEN-Funktion möglich | nein |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Länge | 90 Millimeter |
| Werkstoff des Isolierkörpers | Thermoplast |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 10 Quadratmillimeter |
| Höhe bei niedrigstbauender Montageart | 45,6 Millimeter |
| Anzahl der Etagen | 1 |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Breite/Rastermaß | 8,1 Millimeter |
| Anzahl der Klemmstellen je Etage | 3 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Anschlussposition | oben |
| Abschlussplatte erforderlich | ja |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 6 Quadratmillimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-1632620 | EAN: 4032248422395 | Hersteller-Art.-Nr.: 7907400000
Häufig gestellte Fragen
Benötige ich für die Weidmüller ZPE 6/3AN eine Abschlussplatte?
Ja, laut technischer Spezifikation ist bei dieser Reihenklemme eine Abschlussplatte erforderlich, um den seitlichen Abschluss fachgerecht auszuführen.
Welchen Leiterquerschnitt kann ich maximal anschließen?
Die Klemme ist für Leiterquerschnitte bis zu 10 mm² ausgelegt (eindrähtig/feindrähtig ohne Aderendhülse).
Ist die Klemme für eine PEN-Funktion geeignet?
Nein, diese spezifische PE-Klemme ist nicht für eine PEN-Funktion ausgelegt.
Auf welchen Schienen kann die Klemme montiert werden?
Die ZPE 6/3AN ist für die Montage auf Hut- oder G-Schienen vom Typ TH35 bzw. G32 vorgesehen.
