Description
Über dieses Produkt

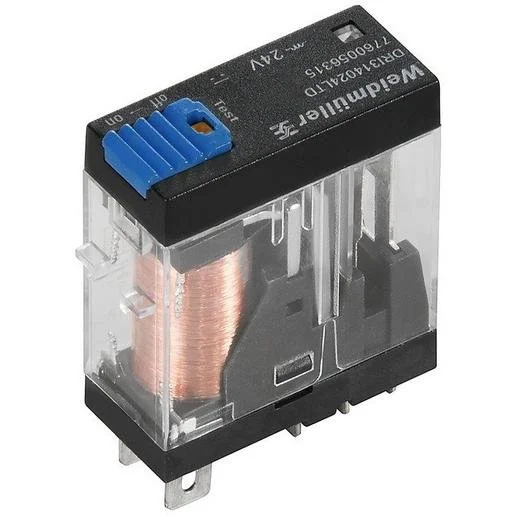

Das Weidmüller Miniatur-Industrierelais DRI314024LTD ist ein leistungsstarkes Schaltrelais für das zuverlässige Schalten, Verstärken und Vervielfältigen von digitalen Signalen bei geringer elektrischer Last. Dieses kompakte Koppelrelais verfügt über eine integrierte LED-Anzeige zur Statuskontrolle und eine praktische Prüftaste zur schnellen Funktionsüberprüfung vor Ort. Mit einer Bemessungssteuerspeisespannung von 21,6 bis 26,4 Volt DC und einer kompakten Bauform lässt es sich flexibel in verschiedene Steuerungssysteme integrieren. Die Ausführung als 1-Wechsler sorgt für präzise Schaltvorgänge in industriellen Umgebungen. Als Spezialist für Elektromaterial in Österreich bieten wir Ihnen dieses Modul für Ihre Schaltschrankinstallation an. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kompakte Bauweise: 13 mm Breite — spart wertvollen Platz auf der Hutschiene.
- Integrierte LED-Anzeige: Statusleuchte grün — ermöglicht eine schnelle visuelle Diagnose.
- Integrierte Prüftaste: Manuelle Betätigung — erleichtert die Wartung und Inbetriebnahme.
- Integrierte Freilaufdiode: Schutzschaltung — schützt die Ansteuerelektronik vor Spannungsspitzen.
Anwendungsbereiche
- Signalvervielfältigung in industriellen Automatisierungsanlagen.
- Schnittstelle zwischen Steuerung und Sensorik bei geringen Lasten.
- Einsatz in Schaltschränken zur Potentialtrennung.
Technische Details
| Breite | 13 Millimeter |
| Antrieb, Polung | gepolt |
| Bemessungssteuerspeisespannung DC | 21,6 bis 26,4 Volt |
| Komplettgerät mit Sockel | nein |
| Mit zwangsgeführten Kontakten | nein |
| Ausführung des elektrischen Anschlusses | Flachsteckanschluss |
| Mit LED-Anzeige | ja |
| Anzahl der Kontakte als Wechsler | 1 |
| Tiefe | 33,5 Millimeter |
| Mit abnehmbaren Klemmen | nein |
| Art des Schaltkontaktes | Einfachkontakt |
| Schaltverhalten des Antriebs | monostabil |
| Höhe | 31 Millimeter |
| Schutzart (IP) | IP20 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-7077777 | EAN: 6944169740206 | Hersteller-Art.-Nr.: 7760056315
Häufig gestellte Fragen
Verfügt das Relais über eine manuelle Betätigung?
Ja, das Weidmüller Miniatur-Industrierelais ist mit einer Prüftaste ausgestattet, die eine manuelle Schaltung des Kontaktes ermöglicht.
Ist dieses Relais für den Einsatz in feuchter Umgebung geeignet?
Das Relais verfügt über die Schutzart IP20 und ist für den Einsatz in trockenen, geschlossenen Schalträumen konzipiert.
Kann das Relais direkt auf die DIN-Schiene montiert werden?
Das Relais ist als Einzelkomponente ausgeführt; für die Montage auf einer DIN-Schiene ist ein passender Relaissockel erforderlich.
Welche Spannung benötigt das Schaltrelais?
Es handelt sich um eine 24 V DC Ausführung mit einem Toleranzbereich von 21,6 bis 26,4 Volt Gleichspannung.
