Über dieses Produkt

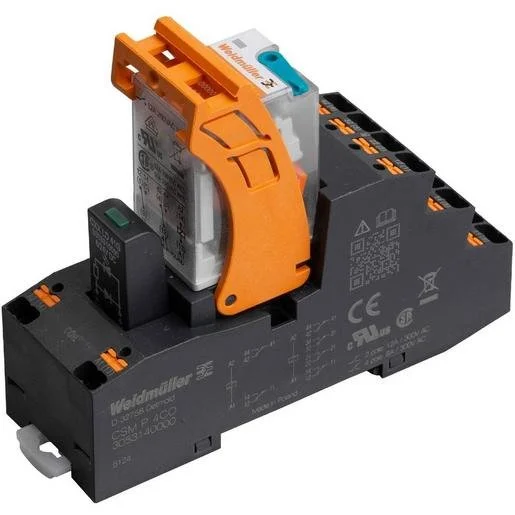

Das Weidmüller Koppelrelais 3137170000 ist ein leistungsfähiges Schaltrelais, das für präzise Steuerungsaufgaben in der Industrie und Gebäudetechnik konzipiert wurde. Als Komplettgerät mit Sockel ermöglicht dieses Relaismodul eine einfache Montage auf DIN-Schienen. Mit einer Steuerspannung von 24V DC und vier integrierten Wechslern bietet es eine flexible Lösung für komplexe Schaltvorgänge bei einem Nennstrom von 7 Ampere. Dank der PUSH IN Anschlusstechnik gelingt der elektrische Anschluss schnell und sicher. Die grüne LED-Anzeige gibt jederzeit direkt am Schaltschrank Aufschluss über den aktuellen Schaltzustand. Kunden aus Österreich können dieses elektrotechnische Bauteil bequem bei TELA online bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4 Wechsler: Ermöglicht das parallele Schalten mehrerer Stromkreise in einer kompakten Einheit.
- PUSH IN Anschluss: Sichert eine schnelle und vibrationsfeste Verdrahtung ohne spezielles Werkzeug.
- Integrierte LED-Anzeige: Erlaubt eine sofortige visuelle Statuskontrolle des Relaisbetriebs.
- AgNi-Kontakte: Bieten eine hohe Schaltzuverlässigkeit und Langlebigkeit bei Standardanwendungen.
Anwendungsbereiche
- Industrielle Automatisierungstechnik zur Signalverstärkung
- Schaltschrankbau und Steuerungstechnik
- Gebäudeautomation zur Schaltung von Lasten
- Koppelung zwischen Steuerung und Aktorik
Technische Details
| Art des Schaltkontaktes | Einfachkontakt |
| Werkstoff des Kontaktes | Silber-Nickel (AgNi) |
| Anzahl der Kontakte als Wechsler | 4 |
| Komplettgerät mit Sockel | ja |
| Werkstoff der Kontaktbeschichtung | Nickel |
| Mit LED-Anzeige | ja |
| Mit abnehmbaren Klemmen | nein |
| Mit zwangsgeführten Kontakten | nein |
| Ausführung des elektrischen Anschlusses | Steckanschluss |
| Antrieb, Polung | ungepolt |
| Schaltverhalten des Antriebs | monostabil |
| Tiefe | 72,5 Millimeter |
| Breite | 31 Millimeter |
| Bemessungssteuerspeisespannung AC 50 Hz | 19,2 bis 26,4 Volt |
| Höhe | 97 Millimeter |
| Bemessungssteuerspeisespannung DC | 19,2 bis 26,4 Volt |
| Nennstrom | 7 Ampere |
| Schutzart (IP) | IP20 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-8056204 | EAN: 4099987361637 | Hersteller-Art.-Nr.: 3137170000
Häufig gestellte Fragen
Wie wird das Weidmüller Koppelrelais montiert?
Das Relais wird als Komplettgerät mit passendem Sockel geliefert und kann direkt auf eine Standard-Hutschiene im Schaltschrank aufgerastet werden.
Ist ein Werkzeug für den Anschluss erforderlich?
Dank der modernen PUSH IN Anschlusstechnik können starre Leiter oder Aderendhülsen einfach direkt in die Klemme gesteckt werden, was eine schnelle Montage ohne Schraubendreher ermöglicht.
Kann das Relais mit 24V DC angesteuert werden?
Ja, das Relais ist für einen Bemessungssteuerspannungsbereich von 19,2 bis 26,4 Volt DC ausgelegt und somit ideal für gängige 24V-Steuerungen.
Was bedeutet die 4 Wechsler-Konfiguration?
Die 4 Wechsler (4CO) erlauben es, vier separate Stromkreise gleichzeitig zu schalten, was für komplexe logische Schaltungen in der Automatisierung sehr nützlich ist.
