Description
Über dieses Produkt

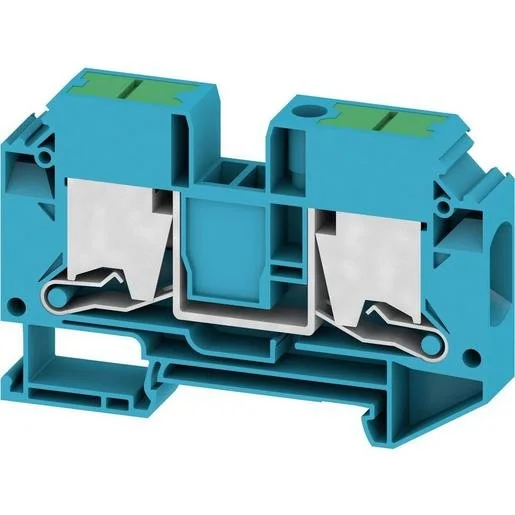

Die Weidmüller Durchgangs-Reihenklemme SL2C 16 BL ermöglicht als innovative Verbindungslösung eine effiziente Leiterverdrahtung. Diese schraubenlose Reihenklemme nutzt die moderne SNAP IN-Technologie für eine schnelle und sichere Kontaktierung von Leitern mit einem Querschnitt von bis zu 25 mm². Mit einer Bemessungsspannung von 1000 V und einem Nennstrom von 76 A deckt diese Durchgangsreihenklemme anspruchsvolle Anforderungen in der Elektrotechnik ab. Die kompakte Bauweise und die Montage auf der Hutschiene TH35 sparen wertvollen Platz im Schaltschrank. Der robuste Isolierstoff Wemid in blauer Farbe sorgt für eine hohe thermische Stabilität. Sie können dieses hochwertige Elektromaterial bei uns für Ihre Projekte in Österreich online bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- SNAP IN-Technologie: Ermöglicht eine zeitsparende, schraubenlose Montage von Leitern.
- Hohe Strombelastbarkeit: 76 A Nennstrom bei 1000 V Bemessungsspannung für leistungsstarke Anwendungen.
- Kompaktes Design: Nur 12,2 mm Baubreite bei hoher Anschlusskapazität für effiziente Platznutzung.
- Robuster Werkstoff: Brennbarkeitsklasse V0 nach UL 94 und weiter Betriebstemperaturbereich von -60 bis 130 °C.
Anwendungsbereiche
- Industrielle Schaltschrankverdrahtung
- Verteilerbau und Steuerungsanlagen
- Anlagenbau und Maschineninstallation
Technische Details
| Abschlussplatte erforderlich | ja |
| Farbe | blau |
| Anschlussposition | seitlich |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Montageart | Hutschiene TH35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 4 bis 25 Quadratmillimeter |
| Höhe | 77,2 Millimeter |
| Anschließbarer Leiterquerschnitt eindrähtig | 2 bis 25 Quadratmillimeter |
| Bemessungsstrom In | 76 Ampere |
| Tiefe | 49,8 Millimeter |
| Betriebstemperatur | -60 bis 130 Grad Celsius |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Bemessungsspannung | 1000 Volt |
| Breite | 12,2 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-7752652 | EAN: 4099987000383 | Hersteller-Art.-Nr.: 3037570000
Häufig gestellte Fragen
Was zeichnet die SNAP IN-Technologie aus?
Die SNAP IN-Technologie von Weidmüller erlaubt eine werkzeuglose und direkte Leiteranschlusstechnik, die besonders sicher und rüttelfest ist.
Ist eine Abschlussplatte für diese Klemme notwendig?
Ja, für dieses Modell ist der Einsatz einer separaten Abschlussplatte erforderlich, um die Berührungssicherheit zu gewährleisten.
Auf welchen Schienen kann die SL2C 16 BL montiert werden?
Diese Reihenklemme ist für die Montage auf der standardisierten Hutschiene TH35 ausgelegt.
Welcher Leiterquerschnitt kann maximal angeschlossen werden?
Die Klemme ist für eindrähtige und mehrdrähtige Leiter mit einem Querschnitt von bis zu 25 mm² geeignet.
Suchbegriffe
Bolzenklemme, Durchgangsreihenklemme, Mehrstockklemme, Reihenklemme, Schraubenlose Reihenklemme, Steckbare Reihenklemme, Weidmüller SNAP IN, 16 mm2 Klemme, Durchgangsklemme blau, Elektromaterial Oesterreich, Schaltschrank Klemmen kaufen, Reihenklemme 76A, Hutschiene Klemme, Weidmüller 3037570000, Industrielle Verbindungstechnik, Klemmen online bestellen, Elektrotechnikbedarf AT
