Über dieses Produkt

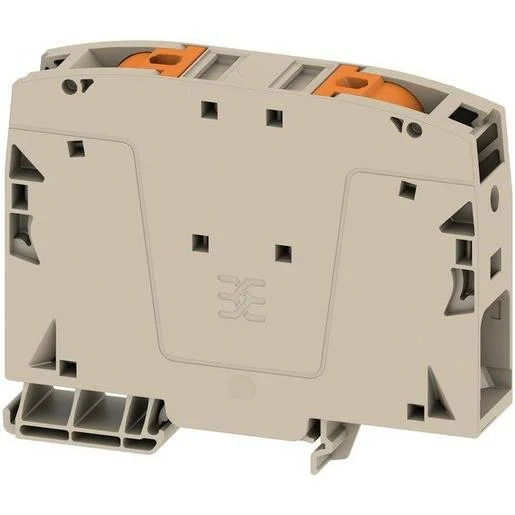

Die Weidmüller Durchgangs-Reihenklemme A2C 50/70 sorgt für eine zuverlässige elektrische Verbindung bei anspruchsvollen Installationen. Diese PUSH IN Reihenklemme ist für einen Leiterquerschnitt von 10 bis 70 mm² ausgelegt und bewältigt einen Bemessungsstrom von bis zu 150 Ampere bei 1000 Volt. Der Einsatz von gehärtetem Stahl garantiert mechanische Belastbarkeit, während die Zinn-Beschichtung des Kupfers eine hervorragende Leitfähigkeit sicherstellt. Dank der seitlichen Anschlussposition und der Montageart für Hutschiene TH35 lässt sich das Element effizient in Schaltschränke integrieren. Diese schraubenlose Lösung ist für den professionellen Einsatz im Elektromaterial-Bereich in Österreich konzipiert. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- PUSH IN Anschluss: Ermöglicht eine werkzeuglose und zeitsparende Montage der Leiter.
- Großer Klemmbereich: Geeignet für Leiter von 10 bis 70 mm² für hohe Flexibilität.
- Robustes Gehäuse: Besteht aus Thermoplast der Brennbarkeitsklasse V0 für maximale Sicherheit.
- Hohe Strombelastbarkeit: Ausgelegt für 150 Ampere, ideal für leistungsstarke Anwendungen.
Anwendungsbereiche
- Aufbau von Hauptstromverteilungen und Schaltschränken
- Verbindung von feindrähtigen und eindrähtigen Leitern
- Industrielle Anlageninstallationen mit hohen Spannungsanforderungen
Technische Details
| Werkstoff des Isolierkörpers | Thermoplast |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 10 bis 70 Quadratmillimeter |
| Betriebstemperatur | -60 bis 130 Grad Celsius |
| Montageart | Hutschiene TH35 |
| Farbe | beige |
| Anzahl der Etagen | 1 |
| Bemessungsstrom In | 150 Ampere |
| Breite/Rastermaß | 20 Millimeter |
| Etagen intern gebrückt | nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 10 bis 70 Quadratmillimeter |
| Bemessungsspannung | 1000 Volt |
| Höhe bei niedrigstbauender Montageart | 80,5 Millimeter |
| Ausführung elektrischer Anschluss 1 | Steckanschluss |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 10 bis 50 Quadratmillimeter |
| Länge | 101,5 Millimeter |
| Anschlussposition | seitlich |
| Abschlussplatte erforderlich | nein |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-5750172 | EAN: 4050118814972 | Hersteller-Art.-Nr.: 2663250000
Häufig gestellte Fragen
Ist für die Weidmüller A2C 50/70 eine Abschlussplatte erforderlich?
Nein, bei dieser Durchgangs-Reihenklemme ist keine separate Abschlussplatte für den Betrieb notwendig.
Welcher Leiterquerschnitt kann angeschlossen werden?
Es können Leiter von 10 bis 70 mm² sowohl eindrähtig als auch feindrähtig angeschlossen werden.
Ist die Klemme für Hutschienen geeignet?
Ja, das Modell ist für die Montage auf der Standard-Hutschiene TH35 konzipiert.
Wie hoch ist die maximale Strombelastbarkeit der Klemme?
Die Klemme ist für einen Bemessungsstrom von 150 Ampere bei einer Spannung von bis zu 1000 Volt ausgelegt.
