Über dieses Produkt

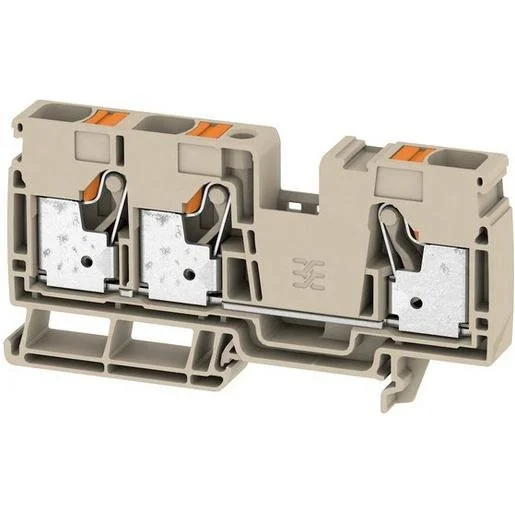

Die Weidmüller Durchgangs-Reihenklemme A3C 16 überzeugt als leistungsstarke PUSH IN Klemme für den sicheren Anschluss von Leitern bis 16 mm². Mit einer Bemessungsspannung von 1000 Volt und einem Strom von 76 Ampere bietet dieses Bauteil eine zuverlässige Verbindung für anspruchsvolle elektrische Installationen. Die Kombination aus gehärtetem Stahl für mechanische Stabilität und verzinntem Kupfer gewährleistet eine dauerhafte Leitfähigkeit. Diese steckbare Reihenklemme ist für die Montage auf der Hutschiene TH35 optimiert und ermöglicht durch drei Klemmstellen pro Etage eine flexible Verdrahtung. Das robuste Material hält Betriebstemperaturen von -60 bis 130 Grad Celsius stand, was den Einsatz in unterschiedlichsten Umgebungen in Österreich ermöglicht. Sie können dieses Elektromaterial bequem online bei TELA kaufen und für professionelle Schaltanlagen nutzen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- PUSH IN Anschlusstechnik: Ermöglicht schnellen, werkzeuglosen Leiteranschluss mit hohem Anpressdruck.
- 16 mm² Anschlussquerschnitt: Geeignet für hohe Stromstärken bis 76 Ampere.
- 3 Klemmstellen: Erlaubt eine effiziente Verteilung der Adern innerhalb einer Etage.
- Thermoplast-Gehäuse: Bietet hohe mechanische Festigkeit und Brandschutzklasse V0.
- 1000 V Bemessungsspannung: Ausgelegt für industrielle Anwendungen und komplexe Steuerungstechnik.
Anwendungsbereiche
- Verdrahtung in industriellen Schalt- und Steuerungsanlagen
- Verbindung von Leistungsleitungen im Maschinenbau
- Professionelle Elektroinstallation in der Gebäudetechnik
- Sicherer Leitungsanschluss in Energieverteilungen
Technische Details
| Anschlussposition | oben |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Abschlussplatte erforderlich | ja |
| Betriebstemperatur | -60 bis 130 Grad Celsius |
| Farbe | beige |
| Ausführung elektrischer Anschluss 1 | Steckanschluss |
| Bemessungsspannung | 1000 Volt |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 16 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 16 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 16 Quadratmillimeter |
| Anzahl der Etagen | 1 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Breite/Rastermaß | 12 Millimeter |
| Höhe bei niedrigstbauender Montageart | 51,5 Millimeter |
| Länge | 102 Millimeter |
| Montageart | Hutschiene TH35 |
| Bemessungsstrom In | 76 Ampere |
| Anzahl der Klemmstellen je Etage | 3 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 16 Quadratmillimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-5208920 | EAN: 4050118503791 | Hersteller-Art.-Nr.: 2494090000
Häufig gestellte Fragen
Welchen Querschnitt kann ich an die Weidmüller A3C 16 anschließen?
Diese Reihenklemme ist für den Anschluss von Leitern mit einem Querschnitt von 0,5 mm² bis 16 mm² ausgelegt, sowohl für eindrähtige als auch für feindrähtige Leiter.
Ist für die Montage eine Abschlussplatte erforderlich?
Ja, bei diesem Modell ist eine Abschlussplatte zwingend erforderlich, um die Sicherheit und Isolierung am offenen Ende der Klemmenleiste zu gewährleisten.
Kann die Klemme in industriellen Umgebungen mit hohen Temperaturen verwendet werden?
Ja, die Klemme ist für einen Betriebstemperaturbereich von -60 bis +130 Grad Celsius spezifiziert und daher sehr robust gegenüber thermischen Belastungen.
Wie erfolgt der Anschluss der Adern bei dieser Reihenklemme?
Es handelt sich um eine moderne PUSH IN Steckklemme. Die Adern können ohne Schrauben direkt in die Klemmstelle eingeführt werden, was Zeit bei der Installation spart.
