Description
Über dieses Produkt

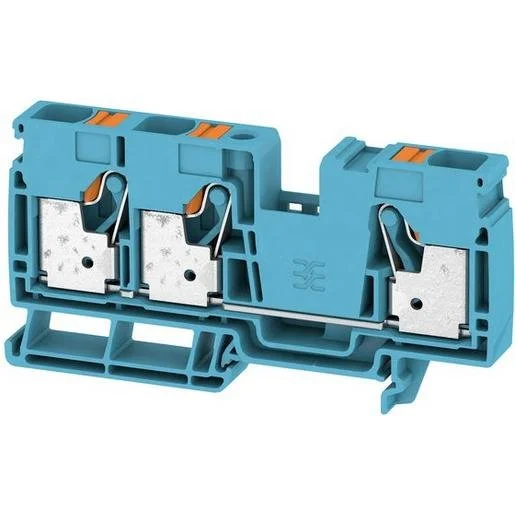

Die Weidmüller Durchgangs-Reihenklemme A3C 16 BL ermöglicht eine sichere Verbindung von Adern und Leitungen in industriellen Schaltanlagen. Dank der PUSH IN-Technologie profitieren Sie von einer zeitsparenden Montage bei gleichzeitig dauerhaft festem Kontakt. Die Kombination aus mechanisch belastbarem Thermoplast und zinnbeschichtetem Kupfer sorgt für eine effiziente Stromleitung bei 1000 Volt. Mit drei Klemmstellen je Etage bietet dieses Modell eine hohe Packungsdichte auf der 12 Millimeter breiten Hutschiene. Die blaue Farbe unterstützt die klare Kennzeichnung im Schaltschrankbau. Für professionelles Elektromaterial in Österreich sind unsere Komponenten die erste Wahl bei der Planung Ihrer Elektroinstallationen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- PUSH IN-Anschluss: Werkzeuglose Montage spart Zeit und erhöht die Prozesssicherheit.
- 16 mm² Leiterquerschnitt: Ermöglicht die flexible Verdrahtung von 0,5 bis 16 Quadratmillimeter.
- 3 Klemmstellen: Effiziente Platznutzung pro Etage bei komplexen Verdrahtungen.
- Robustes Design: Betriebstemperatur von -60 bis 130 Grad Celsius für anspruchsvolle Umgebungen.
Anwendungsbereiche
- Industrieller Schaltschrankbau und Steuerungsbau.
- Verbindung von Drähten und Leitungen in der Energieverteilung.
- Anwendungen mit erhöhten mechanischen Anforderungen.
Technische Details
| Werkstoff des Isolierkörpers | Thermoplast |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 16 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 16 Quadratmillimeter |
| Bemessungsstrom In | 76 Ampere |
| Bemessungsspannung | 1000 Volt |
| Farbe | blau |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 16 Quadratmillimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Montageart | Hutschiene TH35 |
| Abschlussplatte erforderlich | ja |
| Betriebstemperatur | -60 bis 130 Grad Celsius |
| Ausführung elektrischer Anschluss 1 | Steckanschluss |
| Länge | 102 Millimeter |
| Anschlussposition | oben |
| Breite/Rastermaß | 12 Millimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 16 Quadratmillimeter |
| Höhe bei niedrigstbauender Montageart | 51,5 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-5208912 | EAN: 4050118503784 | Hersteller-Art.-Nr.: 2494080000
Häufig gestellte Fragen
Welches Werkzeug wird für den Anschluss benötigt?
Die PUSH IN-Reihenklemme ist eine schraubenlose Verbindung. Sie benötigen lediglich einen Schlitzschraubendreher zur Betätigung des Lösemechanismus beim Einstecken feindrähtiger Leiter.
Ist eine Abschlussplatte für diese Klemme zwingend erforderlich?
Ja, für dieses Modell der A-Serie ist eine Abschlussplatte notwendig, um den Berührungsschutz und die ordnungsgemäße Trennung der Klemmstellen zu gewährleisten.
Eignet sich die Klemme für unterschiedliche Leiterarten?
Die Klemme ist für eindrähtige, mehrdrähtige und feindrähtige Leiter im Querschnittsbereich von 0,5 bis 16 mm² zugelassen.
Auf welchen Schienentypen lässt sich die Weidmüller A3C 16 montieren?
Die Klemme ist für die Standard-Montage auf einer Hutschiene der Bauform TH35 (gemäß Tragschienennorm) ausgelegt.
