Description
Über dieses Produkt

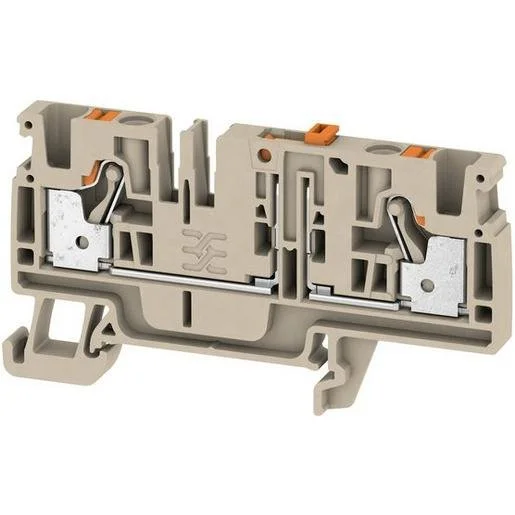

Die Weidmüller ADT 4 2C Trenn- und Messtrenn-Reihenklemme bietet eine zuverlässige Lösung für das Trennen von Stromkreisen bei elektrischen Prüfungen und Messungen. Diese PUSH IN Reihenklemme ist für Leiterquerschnitte von 0,5 bis 4 mm² ausgelegt und arbeitet mit einer Bemessungsspannung von 500 Volt sowie einem Bemessungsstrom von 24 Ampere. Dank der schwenkbaren Längstrennung und der integrierten Prüfbuchse ermöglicht sie eine sichere Handhabung bei Wartungsarbeiten in Schaltschränken. Die kompakte Bauweise mit einem Rastermaß von 6,1 mm optimiert den Platzbedarf auf der Hutschiene TH35. Sie können diese Trennklemme bequem in unserem Shop für Elektromaterial in Österreich online bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- PUSH IN Anschlusstechnik: Ermöglicht eine zeitsparende und werkzeuglose Leiterinstallation.
- Integrierte Prüfbuchse: Erleichtert Messungen und Stromkreisprüfungen direkt an der Klemme.
- Schwenkbare Längstrennung: Einfaches und sicheres Unterbrechen des Stromkreises im Betrieb.
- Hoher Temperaturbereich: Von -60 bis 130 Grad Celsius für anspruchsvolle Umgebungen ausgelegt.
- Robustes Gehäuse: Gefertigt aus thermoplastischem Isolierstoff mit Brennbarkeitsklasse V0.
Anwendungsbereiche
- Trennen von Stromkreisen bei Inbetriebnahmen
- Messaufgaben in der Automatisierungstechnik
- Service- und Wartungsarbeiten an Schaltschrank-Systemen
- Sichere Signaltrennung in der Energieverteilung
Technische Details
| Bemessungsspannung | 500 Volt |
| Farbe | beige |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 4 Quadratmillimeter |
| Anschlussposition | oben |
| Höhe bei niedrigstbauender Montageart | 41 Millimeter |
| Ausführung elektrischer Anschluss 1 | Steckanschluss |
| Betriebstemperatur | -60 bis 130 Grad Celsius |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 4 Quadratmillimeter |
| Anzahl der Klemmstellen je Etage | 2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Mit integrierter Prüfbuchse | ja |
| Bemessungsstrom In | 24 Ampere |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Werkstoff des Isolierkörpers | Thermoplast |
| Montageart | Hutschiene TH35 |
| Länge | 74 Millimeter |
| Etagen intern gebrückt | nein |
| Ausführung der Längstrennung | schwenkbar |
| Ausführung der Quertrennung | ohne |
| Breite/Rastermaß | 6,1 Millimeter |
| Anzahl der Etagen | 1 |
| Abschlussplatte erforderlich | ja |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-5873444 | EAN: 4050118439724 | Hersteller-Art.-Nr.: 2429850000
Häufig gestellte Fragen
Wofür wird die Weidmüller ADT 4 2C eingesetzt?
Diese Trenn- und Messtrenn-Reihenklemme dient primär zum sicheren Trennen von Stromkreisen, um Messungen oder Prüfungen an der elektrischen Anlage durchzuführen.
Ist für diese Klemme eine Abschlussplatte erforderlich?
Ja, für die Weidmüller ADT 4 2C ist aufgrund der Bauweise eine Abschlussplatte erforderlich, um den Berührungsschutz und die korrekte Isolierung zu gewährleisten.
Kann ich den Leiterquerschnitt von 4 mm² verwenden?
Ja, die Klemme ist für anschließbare Leiterquerschnitte von 0,5 bis 4 mm² ausgelegt, sowohl für feindrähtige als auch für eindrähtige Ausführungen.
Wie erfolgt die Montage der Trennklemme?
Die Montage erfolgt einfach und schnell auf einer Hutschiene der Bauform TH35, wie sie in Standard-Schaltschränken üblich ist.
