Über dieses Produkt

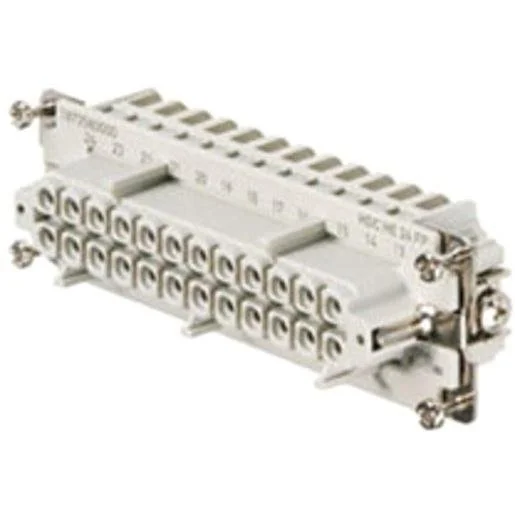

Der Weidmüller Kontakteinsatz HDC HE 24 FP ist ein leistungsfähiger Industriesteckverbinder für anspruchsvolle elektrische Verbindungen. Als Buchseneinsatz mit 24 Polen bietet er eine Bemessungsspannung von 500 V und einen Bemessungsstrom von 16 A für eine sichere Übertragung. Dank der modernen PUSH IN Anschlusstechnik gelingt die Montage von Leitern mit Querschnitten von 0,5 bis 4 mm² schnell und werkzeuglos. Die silberbeschichteten Kontakte garantieren eine hohe Kontaktqualität in einem Temperaturbereich von -40 bis 125 °C. Durch die kompakte Baugröße 8 eignet sich dieser Einsatz für diverse industrielle Einsatzgebiete, in denen eine verlässliche Steckverbindung erforderlich ist. Bei TELA können Sie dieses hochwertige Elektromaterial online für Ihre Projekte in Österreich bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- PUSH IN Anschlusstechnik: Ermöglicht eine zeitsparende und vibrationsfeste Verdrahtung ohne Spezialwerkzeug.
- Silberbeschichtete Kontakte: Sorgt für eine exzellente Leitfähigkeit und eine lange Lebensdauer des Kontakteinsatzes.
- 24-polige Ausführung: Bietet eine hohe Anschlussdichte für komplexe elektrische Steuerungssysteme.
- Robuster Thermoplast: Die Brennbarkeitsklasse V0 nach UL 94 garantiert höchste Sicherheit im Betrieb.
Anwendungsbereiche
- Industrielle Automatisierungstechnik
- Schaltschrankbau und Steuerungsbau
- Maschinenbau und Antriebstechnik
- Energieversorgung und Anlagentechnik
Technische Details
| Form | rechteckig |
| Bemessungsspannung | 500 Volt |
| Werkstoff des Kontaktes | sonstige Kupferlegierungen |
| Werkstoff der Kontaktbeschichtung | Silber |
| Breite | 34 Millimeter |
| Tiefe | 111 Millimeter |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Mit Schutzleiter | ja |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Kontaktausführung | Buchse |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 Quadratmillimeter |
| Polzahl | 24 |
| Höhe | 33,8 Millimeter |
| Werkstoff des Steckverbindereinsatzes | Thermoplast |
| Verschmutzungsgrad | 3 |
| Ausführung des elektrischen Anschlusses | Push-In |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 4 Quadratmillimeter |
| Bemessungsstoßspannung | 6 Kilovolt |
| Werkstoff des Kontakteinsatzes | Kunststoff |
| Bemessungsstrom In | 16 Ampere |
| Umgebungstemperatur | -40 bis 125 Grad Celsius |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-1986651 | EAN: 4032248458196 | Hersteller-Art.-Nr.: 1873580000
Häufig gestellte Fragen
Welche Leiterquerschnitte können am Weidmüller HDC HE 24 FP angeschlossen werden?
Der Kontakteinsatz ermöglicht den Anschluss von eindrähtigen, feindrähtigen (mit oder ohne Aderendhülse) Leitern in einem Bereich von 0,5 bis 4 Quadratmillimetern.
Ist dieser Kontakteinsatz für extreme Temperaturen geeignet?
Ja, der Einsatz ist für einen Betriebstemperaturbereich von -40 bis +125 Grad Celsius ausgelegt und somit für raue Industrieumgebungen geeignet.
Welche Anschlusstechnologie wird bei diesem Modell verwendet?
Dieses Modell verwendet die PUSH IN Anschlusstechnik, die eine schnelle und sichere Montage ohne Schraubverbindungen ermöglicht.
Ist der Kontakteinsatz mit einem Schutzleiter ausgestattet?
Ja, der Einsatz verfügt über eine integrierte Schutzleiterverbindung zur Erhöhung der Betriebssicherheit.
