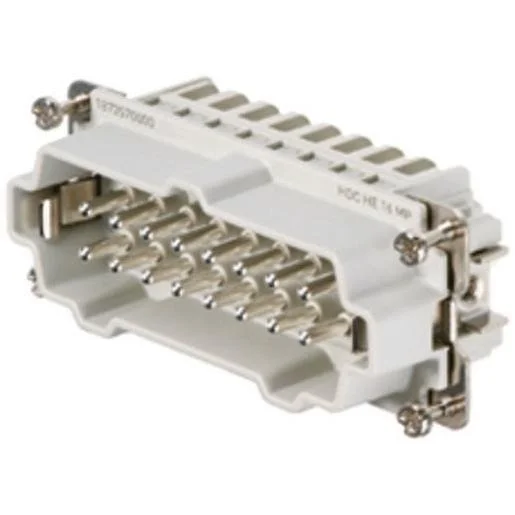

Der Weidmüller Kontakteinsatz HDC HE 16 MP ist ein robuster Industriesteckverbinder für anspruchsvolle elektrische Verbindungen in der Automatisierungstechnik. Dieser Stifteinsatz der Baugröße 6 ist für eine Bemessungsspannung von 500 Volt sowie einen Bemessungsstrom von 16 Ampere ausgelegt. Durch die innovative PUSH IN Anschlusstechnik wird die Montage von Leitern mit einem Querschnitt von 0,5 bis 4 Quadratmillimetern erheblich beschleunigt, ohne dass Spezialwerkzeug erforderlich ist. Der Einsatz verfügt über 16 Pole und besteht aus widerstandsfähigem Thermoplast mit einer hohen Temperaturbeständigkeit von -40 bis 125 Grad Celsius. Als zuverlässige Komponente für Industriesteckverbinder lässt sich das Bauteil einfach in bestehende Systeme integrieren und online bestellen bei TELA für den österreichischen Markt. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- PUSH IN Anschlusstechnik: Ermöglicht eine werkzeuglose und zeitsparende Verdrahtung.
- Silberbeschichtete Kontakte: Sorgen für eine dauerhaft sichere elektrische Verbindung und hohe Leitfähigkeit.
- Breiter Temperaturbereich (-40 bis +125 °C): Gewährleistet Betriebssicherheit in rauen industriellen Umgebungen.
- V0 Brennbarkeitsklasse: Erfüllt höchste Anforderungen an den Brandschutz durch selbstverlöschende Materialien.
Anwendungsbereiche
- Industrielle Automatisierung und Fertigungsanlagen
- Schaltschrankbau und elektrische Verteilersysteme
- Maschinenbau zur sicheren Signal- und Energieübertragung
Technische Details
| Form | rechteckig |
| Bemessungsspannung | 500 Volt |
| Höhe | 34,3 Millimeter |
| Polzahl | 16 |
| Bemessungsstoßspannung | 6 Kilovolt |
| Werkstoff der Kontaktbeschichtung | Silber |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 4 Quadratmillimeter |
| Mit Schutzleiter | ja |
| Kontaktausführung | Stift |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Werkstoff des Kontaktes | sonstige Kupferlegierungen |
| Werkstoff des Steckverbindereinsatzes | Thermoplast |
| Werkstoff des Kontakteinsatzes | Kunststoff |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 Quadratmillimeter |
| Bemessungsstrom In | 16 Ampere |
| Breite | 34 Millimeter |
| Tiefe | 84,5 Millimeter |
| Verschmutzungsgrad | 3 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Ausführung des elektrischen Anschlusses | Push-In |
| Umgebungstemperatur | -40 bis 125 Grad Celsius |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-1986694 | EAN: 4032248458189 | Hersteller-Art.-Nr.: 1873570000
Häufig gestellte Fragen
Welchen Leiterquerschnitt kann ich an den HDC HE 16 MP anschließen?
Sie können Leiter mit einem Querschnitt von 0,5 bis 4 Quadratmillimetern sowohl eindrähtig als auch feindrähtig (mit oder ohne Aderendhülse) anschließen.
Ist für den Anschluss der PUSH IN Kontakte Spezialwerkzeug nötig?
Nein, die PUSH IN Technologie erlaubt ein direktes Stecken der Leiter, was die Montagezeit im Vergleich zu Schraubanschlüssen deutlich verkürzt.
Kann der Einsatz in Außenbereichen eingesetzt werden?
Der Einsatz ist für Umgebungstemperaturen von -40 bis +125 Grad Celsius ausgelegt, muss jedoch in ein entsprechendes Gehäuse verbaut werden, um die Schutzart für den Außenbereich zu gewährleisten.
Ist ein Schutzleiter integriert?
Ja, der Kontakteinsatz verfügt über einen integrierten Schutzleiteranschluss zur sicheren Erdung der Verbindung.
