Über dieses Produkt

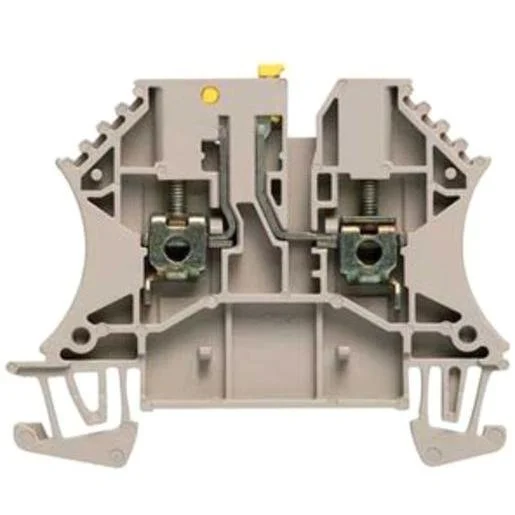

Die Weidmüller WTR 2.5 STB2.3 Trenn- und Messtrennreihenklemme ist eine bewährte Lösung für präzise Schaltvorgänge in industriellen Schaltschränken. Diese Klemme mit robustem Schraubanschluss ermöglicht eine sichere Trennung und Prüfung von Stromkreisen bei einem Bemessungsquerschnitt von 2,5 mm². Durch das integrierte Rastermaß von 5,1 mm ist ein platzsparender Aufbau auf der 35 mm Hutschiene gewährleistet. Die integrierte Prüfbuchse erlaubt eine einfache Messung, ohne den Anschluss lösen zu müssen. Mit ihrer Ausführung in Wemid und der Brennbarkeitsklasse V0 erfüllt sie hohe Sicherheitsstandards für Ihre Elektroinstallationen in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Integrierte Prüfbuchse: Ermöglicht das komfortable Messen elektrischer Parameter im laufenden Betrieb.
- Sicherer Schraubanschluss: Sorgt für eine dauerhaft stabile Kontaktierung der Leiter von 0,5 bis 4 mm².
- Kompaktes Design: Nur 5,1 mm Breite ermöglichen eine hohe Packungsdichte auf der Hutschiene.
- Robustes Gehäusematerial: Das verwendete Thermoplast/Wemid bietet hohe thermische Beständigkeit von -50 bis 120 °C.
Anwendungsbereiche
- Automatisierungstechnik und Schaltschrankbau
- Überwachung und Wartung von Stromkreisen
- Mess- und Regelungstechnik (MSR)
- Verteilung von Steuerspannungen in industriellen Anlagen
Technische Details
| Montageart | Hutschiene 35 mm |
| Farbe | beige |
| Anzahl der Etagen | 1 |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Werkstoff des Isolierkörpers | Thermoplast |
| Abschlussplatte erforderlich | ja |
| Etagen intern gebrückt | nein |
| Höhe bei niedrigstbauender Montageart | 49 Millimeter |
| Ausführung der Längstrennung | ohne |
| Ausführung der Quertrennung | ohne |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 2,5 Quadratmillimeter |
| Länge | 60 Millimeter |
| Bemessungsspannung | 500 Volt |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 4 Quadratmillimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Anzahl der Klemmstellen je Etage | 2 |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 4 Quadratmillimeter |
| Anschlussposition | seitlich |
| Mit integrierter Prüfbuchse | ja |
| Bemessungsstrom In | 24 Ampere |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Breite/Rastermaß | 5,1 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-1897330 | EAN: 4032248458301 | Hersteller-Art.-Nr.: 1855620000
Häufig gestellte Fragen
Wofür wird die Weidmüller WTR 2.5 STB2.3 verwendet?
Diese Trennklemme dient primär der galvanischen Trennung und Messung von Stromkreisen in Schaltschränken, um Wartungsarbeiten oder Fehlerdiagnosen sicher durchzuführen.
Ist eine Abschlussplatte zwingend erforderlich?
Ja, aufgrund der Bauart ist bei diesem Klemmtyp eine Abschlussplatte für den ordnungsgemäßen Abschluss der Reihenklemmenreihe erforderlich.
Welcher Leiterquerschnitt kann angeschlossen werden?
Es können eindrähtige, feindrähtige oder mehrdrähtige Leiter in einem Bereich von 0,5 bis 4 mm² angeschlossen werden.
Kann die Klemme auf Standard-Hutschienen montiert werden?
Ja, die Klemme ist für die standardmäßige Montage auf einer 35 mm Tragschiene (Hutschiene) ausgelegt.
