Description
Über dieses Produkt

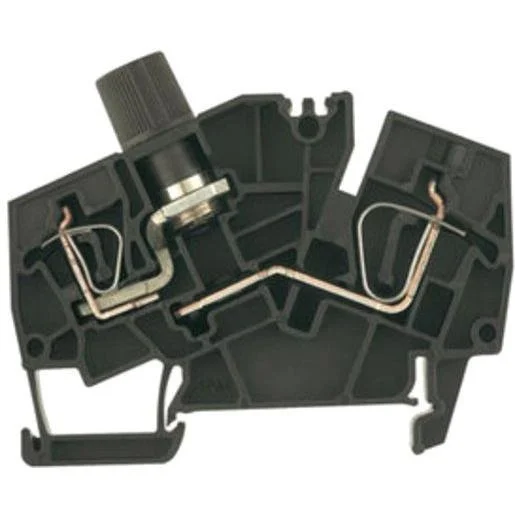

Die Weidmüller Sicherungs-Reihenklemme ZSI 2.5-2 dient zur sicheren Absicherung von Stromkreisen in der industriellen Elektrotechnik. Die robuste Reihenklemme mit Zugfederanschluss ist für einen Bemessungsquerschnitt von 2,5 mm² ausgelegt und ermöglicht eine effiziente Verdrahtung auf der Hutschiene TH35. Dank der schraubbaren Ausführung des Sicherungshalters lassen sich G-Sicherungseinsätze im Format 5×20 mm unkompliziert integrieren und austauschen. Der Isolierkörper aus widerstandsfähigem Thermoplast garantiert eine hohe Betriebssicherheit in einem Temperaturbereich von -50 bis 120 Grad Celsius. Die schwarze Klemme ist für eine Bemessungsspannung von 250 Volt ausgelegt und unterstützt bei Defekten eine Anzeige bis 500 Volt AC/DC. Nutzen Sie unser breites Sortiment bei TELA, um Ihr professionelles Elektromaterial online in Österreich zu bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Sorgt für eine vibrationssichere und wartungsfreie Verbindung der Leiter.
- G-Sicherung 5×20 mm: Standardisierte Aufnahme für gängige Sicherungseinsätze zur Absicherung von Lasten.
- Breiter Temperaturbereich: Zuverlässiger Betrieb von -50 bis +120 Grad Celsius unter variablen Bedingungen.
- Kompakte Bauform: Mit einer Breite von nur 12,2 mm ideal für platzsparende Schaltschrankkonzepte geeignet.
Anwendungsbereiche
- Absicherung von Steuerstromkreisen in Schaltanlagen.
- Integration in industrielle Automatisierungssysteme.
- Schutz von elektrischen Verbrauchern in der Gebäudeautomation.
Technische Details
| Montageart | Hutschiene TH35 |
| Farbe | schwarz |
| Abschlussplatte erforderlich | ja |
| Werkstoff des Isolierkörpers | Thermoplast |
| Ausführung des Sicherungseinsatzes | G-Sicherung 5×20 mm |
| Versorgungsspannung für die Defektanzeige | 500 Volt |
| Bemessungsspannung | 250 Volt |
| Art des Anzeigeelements für die Defektanzeige | sonstige |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 4 Quadratmillimeter |
| Spannungsart für die Defektanzeige | AC/DC |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Breite | 12,2 Millimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Höhe | 55 Millimeter |
| Anzahl der Etagen | 1 |
| Bemessungsstrom In | 10 Ampere |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Ausführung des Sicherungshalters | schraubbar |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-2658054 | EAN: 4032248374168 | Hersteller-Art.-Nr.: 1826050000
Häufig gestellte Fragen
Ist eine Abschlussplatte für diese Klemme notwendig?
Ja, aufgrund der Bauform ist bei der Verwendung dieser Sicherungs-Reihenklemme eine Abschlussplatte zwingend erforderlich.
Welche Sicherungseinsätze passen in die Weidmüller ZSI 2.5-2?
Die Klemme ist für den Einsatz von G-Sicherungen der Größe 5×20 mm ausgelegt, die über den schraubbaren Halter gesichert werden.
Kann die Klemme auf Standard-Hutschienen montiert werden?
Ja, die Klemme ist für die direkte Montage auf Hutschienen des Typs TH35 vorgesehen.
Welchen Leiterquerschnitt kann ich maximal anschließen?
Der anschließbare Leiterquerschnitt beträgt bei eindrähtigen Leitern bis zu 4 mm².
