Description
Über dieses Produkt

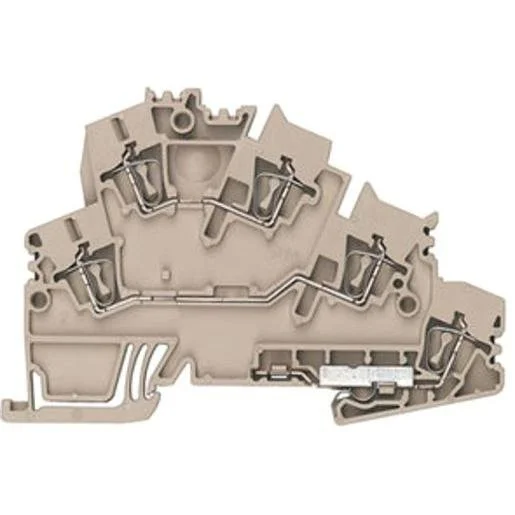

Die Weidmüller Mehrstock-Reihenklemme ZDKPE 2.5-2 bietet eine platzsparende Lösung für die professionelle elektrische Verdrahtung in Schaltschränken. Diese schraubenlose Mehrstockklemme verfügt über zwei Etagen mit jeweils zwei Klemmstellen, die durch den effizienten Zugfederanschluss eine schnelle und dauerhaft sichere Kontaktierung gewährleisten. Mit einem Bemessungsquerschnitt von 2,5 mm² und einer Bemessungsspannung von 800 Volt ist die Komponente für anspruchsvolle Industrieanwendungen ausgelegt. Die kompakte Breite von 5,1 mm ermöglicht eine hohe Packungsdichte auf der Hutschiene. Das robuste Wemid-Material sorgt für thermische Beständigkeit und Sicherheit im Betrieb. Suchen Sie professionelles Elektromaterial in Österreich, finden Sie diese Weidmüller Reihenklemme für eine zuverlässige elektrische Installation direkt in unserem Sortiment. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zugfederanschluss: Schnelle und werkzeuglose Montage, die vibrationssicher und wartungsfrei bleibt.
- Zweistöckiges Design: Doppelte Anschlussdichte auf minimalem Bauraum für platzsparendes Schaltschrank-Layout.
- Hohe Belastbarkeit: Ausgelegt für 24 Ampere und 800 Volt, ideal für komplexe Steuerungs- und Stromkreise.
- Robustes Material: Isolierkörper aus Thermoplast mit Brennbarkeitsklasse V0 für höchste Sicherheit.
Anwendungsbereiche
- Industrielle Schaltschrankverdrahtung
- Automatisierungstechnik und Anlagenbau
- Verteilerschränke in der Gebäudetechnik
- Steuerstromkreise mit begrenztem Platzangebot
Technische Details
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Etagen | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 2,5 Quadratmillimeter |
| Bemessungsspannung | 800 Volt |
| Anschlussposition | schräg |
| Montageart | Hutschiene 35/7,5 mm |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 4 Quadratmillimeter |
| Länge | 72,5 Millimeter |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Höhe bei niedrigstbauender Montageart | 55,5 Millimeter |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Abschlussplatte erforderlich | ja |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 2,5 Quadratmillimeter |
| Werkstoff des Isolierkörpers | Thermoplast |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 4 Quadratmillimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Bemessungsstrom In | 24 Ampere |
| Breite/Rastermaß | 5,1 Millimeter |
| Etagen intern gebrückt | nein |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | nein |
| Farbe | beige |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-1713434 | EAN: 4032248280193 | Hersteller-Art.-Nr.: 1805940000
Häufig gestellte Fragen
Benötige ich für diese Mehrstockklemme eine Abschlussplatte?
Ja, bei der Verwendung dieser Weidmüller ZDKPE 2.5-2 ist der Einsatz einer separaten Abschlussplatte zwingend erforderlich, um die offenen Seiten der Klemmenkombination sicher zu verschließen.
Welchen Leiterquerschnitt kann ich mit der Klemme anschließen?
Der anschließbare Leiterquerschnitt reicht je nach Ausführung (eindrähtig, mehrdrähtig oder feindrähtig mit Aderendhülse) von 0,5 mm² bis zu 4 mm².
Ist die ZDKPE 2.5-2 für Hutschienen geeignet?
Die Klemme ist speziell für die Montage auf Standard-Hutschienen (Tragschienen) mit den Maßen 35/7,5 mm ausgelegt.
Kann ich die Etagen intern brücken?
Nein, bei diesem spezifischen Modell ZDKPE 2.5-2 sind die Etagen nicht intern gebrückt, was eine flexible, getrennte Verdrahtung pro Etage ermöglicht.
