Über dieses Produkt

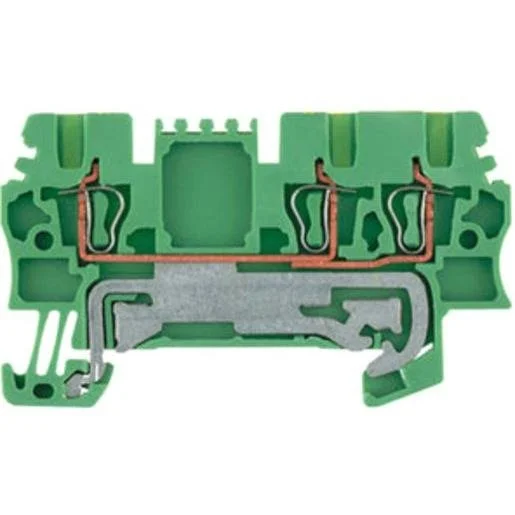

Die Weidmüller Schutzleiter-Reihenklemme ZPE 1,5/3AN ist für eine sichere Erdung in Ihren Schaltschrankinstallationen konzipiert. Mit einem Bemessungsquerschnitt von 1,5 mm² und drei Klemmstellen bietet diese PE-Klemme eine kompakte Lösung für moderne elektrische Verbindungen. Der zuverlässige Federzuganschluss ermöglicht eine schnelle und rüttelsichere Leiteraufnahme. Dank des isolierenden Wemid-Gehäuses in der klassischen grün/gelben Farbgebung ist der Schutzleiter sofort identifizierbar. Die Klemme ist für die Direktmontage auf der Hutschiene TH35 ausgelegt. Bestellen Sie Ihr Elektromaterial bequem online bei TELA in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Sichert dauerhafte Kontaktqualität und spart Zeit bei der Montage.
- 3 Klemmstellen pro Etage: Ermöglicht eine effiziente Verteilung der Schutzleiterverbindungen.
- Kompaktes 3,5 mm Rastermaß: Spart wertvollen Platz auf der Hutschiene im Schaltschrank.
- Großer Temperaturbereich: Robuster Einsatz von -50 bis 120 Grad Celsius garantiert Zuverlässigkeit.
Anwendungsbereiche
- Industrielle Automatisierungstechnik und Schaltschrankbau
- Verteilersysteme in Gebäuden und Anlagen
- Elektrische Installationen mit Erdungspflicht
- Steuerungs- und Regelungstechnik
Technische Details
| Montageart | Hutschiene TH35 |
| Farbe | grün/gelb |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Länge | 36,5 Millimeter |
| Anzahl der Klemmstellen je Etage | 3 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Breite/Rastermaß | 3,5 Millimeter |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 1,5 Quadratmillimeter |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 1,5 Quadratmillimeter |
| Anzahl der Etagen | 1 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 1,5 Quadratmillimeter |
| PEN-Funktion möglich | nein |
| Anschlussposition | oben |
| Höhe bei niedrigstbauender Montageart | 63 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-1528173 | EAN: 4032248181223 | Hersteller-Art.-Nr.: 1775560000
Häufig gestellte Fragen
Kann die Weidmüller ZPE 1,5/3AN als PEN-Klemme verwendet werden?
Nein, dieses spezifische Modell ist nicht für die PEN-Funktion geeignet. Es ist ausschließlich für die klassische Schutzleiter-Funktion (PE) vorgesehen.
Welche Montageart wird für diese Klemme benötigt?
Die Erdungsklemme ist für die Montage auf einer gängigen Hutschiene TH35 (Tragschiene) ausgelegt, was eine einfache und standardisierte Installation ermöglicht.
Ist eine Abschlussplatte für die ZPE 1,5/3AN erforderlich?
Ja, laut Herstellerangaben ist für eine ordnungsgemäße Installation und zum Schutz der Kontakte eine Abschlussplatte erforderlich.
Welche Leiterquerschnitte kann ich anschließen?
Sie können eindrähtige, feindrähtige sowie Leiter mit Aderendhülse im Bereich von 0,5 bis 1,5 Quadratmillimeter sicher anschließen.
