Über dieses Produkt

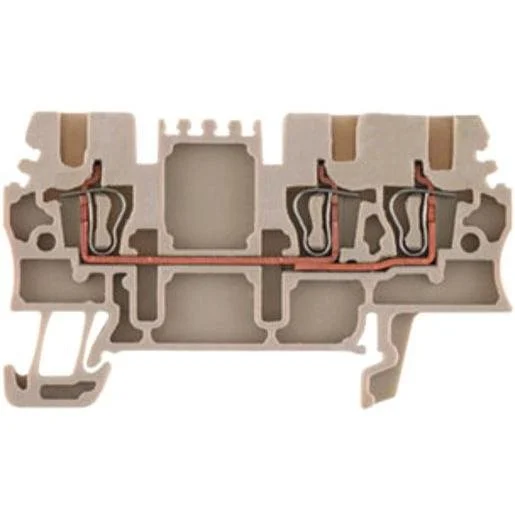

Die Weidmüller Durchgangs-Reihenklemme ZDU 1.5/3AN ist eine schraubenlose Lösung für die zuverlässige Leitungsführung in Schaltschränken. Diese Reihenklemme mit modernem Zugfederanschluss ermöglicht eine sichere und zeitsparende Verdrahtung von Leitern mit einem Querschnitt von 1,5 mm². Dank des kompakten Rastermaßes von 3,5 mm eignet sich diese Durchgangsreihenklemme für platzkritische Anwendungen auf Hutschienen. Das Gehäuse aus robustem Wemid in Beige gewährleistet eine hohe thermische Stabilität. Sie können dieses Elektromaterial für Ihre Projekte in Österreich einfach online bei uns bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zugfederanschluss: Ermöglicht eine rüttelsichere und wartungsfreie Verbindung der Leiter.
- 3 Klemmstellen: Erleichtert die flexible Verteilung der Anschlüsse innerhalb einer Etage.
- Kompaktes Design: Nur 3,5 mm Baubreite zur optimalen Ausnutzung des Schaltschrankplatzes.
- Hutschiene TH35: Standardisierte Montage für eine unkomplizierte Integration in bestehende Anlagen.
Anwendungsbereiche
- Industrielle Automatisierungstechnik und Anlagenbau
- Verteilerbau und Schaltschrankverdrahtung
- Gebäudeinstallation zur Signalverteilung
Technische Details
| Montageart | Hutschiene TH35 |
| Farbe | beige |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | ja |
| Bemessungsspannung | 500 Volt |
| Höhe bei niedrigstbauender Montageart | 37 Millimeter |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anschlussposition | oben |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 1,5 Quadratmillimeter |
| Etagen intern gebrückt | nein |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 1,5 Quadratmillimeter |
| Abschlussplatte erforderlich | ja |
| Länge | 63,5 Millimeter |
| Anzahl der Klemmstellen je Etage | 3 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 17,5 Ampere |
| Anzahl der Etagen | 1 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 1,5 Quadratmillimeter |
| Breite/Rastermaß | 3,5 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-1418572 | EAN: 4032248181490 | Hersteller-Art.-Nr.: 1775530000
Häufig gestellte Fragen
Kann die Reihenklemme für Ex-Bereiche eingesetzt werden?
Ja, das Modell verfügt über eine Explosionsschutz-Zulassung (Ex e) und ist somit für anspruchsvolle Umgebungen geeignet.
Welches Werkzeug wird für den Federzuganschluss benötigt?
Ein einfacher Schlitzschraubendreher reicht aus, um die Klemmstelle zu öffnen und den Leiter sicher zu befestigen.
Ist eine Abschlussplatte für diese Klemme zwingend erforderlich?
Ja, bei der ZDU 1.5/3AN ist eine Abschlussplatte notwendig, um den Berührungsschutz und die Isolierung seitlich zu gewährleisten.
Wie hoch ist der Bemessungsstrom der Klemme?
Die Reihenklemme ist für einen Bemessungsstrom von 17,5 Ampere ausgelegt.
