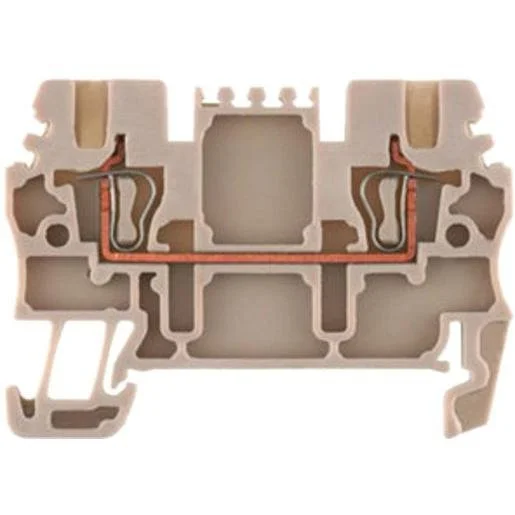

Die Weidmüller Durchgangs-Reihenklemme ZDU 1.5 ist eine kompakte Z-Reihenklemme mit effizientem Zugfederanschluss. Die einstöckige Klemme ist für einen Bemessungsquerschnitt von 1,5 mm² ausgelegt und eignet sich für anspruchsvolle Verkabelungen im Schaltschrankbau. Durch das schmale Rastermaß von nur 3,5 mm ermöglicht sie eine hohe Packungsdichte auf der Hutschiene TH35. Das Gehäuse aus robustem Wemid ist für einen weiten Temperaturbereich ausgelegt und erfüllt höchste Anforderungen an den Brandschutz. Sie suchen Elektromaterial in Österreich für professionelle Elektroinstallationen? Diese Durchgangsreihenklemme bietet eine sichere und dauerhafte Verbindungstechnik. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zugfederanschluss: Ermöglicht eine zeitsparende und vibrationssichere Leiteranbindung.
- Schmales Design: 3,5 mm Baubreite spart wertvollen Platz in der Verteilung.
- Breiter Einsatzbereich: Geeignet für Temperaturen von -50 bis +120 Grad Celsius.
- Hohe Sicherheit: Explosionsgeschützte Ausführung Ex e für industrielle Umgebungen.
Anwendungsbereiche
- Industrielle Steuerungs- und Schaltanlagen
- Elektroverteilerbau im Wohn- und Gewerbebau
- Prozessleittechnik und Automatisierung
- Anlagen mit hohen Anforderungen an Vibrationsfestigkeit
Technische Details
| Montageart | Hutschiene TH35 |
| Farbe | beige |
| Anzahl der Klemmstellen je Etage | 2 |
| Breite/Rastermaß | 3,5 Millimeter |
| Bemessungsstrom In | 17,5 Ampere |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 1,5 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 1,5 Quadratmillimeter |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 1,5 Quadratmillimeter |
| Anschlussposition | oben |
| Bemessungsspannung | 500 Volt |
| Werkstoff des Isolierkörpers | Thermoplast |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Länge | 51,5 Millimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Höhe bei niedrigstbauender Montageart | 36,5 Millimeter |
| Abschlussplatte erforderlich | ja |
| Anzahl der Etagen | 1 |
| Etagen intern gebrückt | nein |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-1632841 | EAN: 4032248181469 | Hersteller-Art.-Nr.: 1775480000
Häufig gestellte Fragen
Welches Werkzeug wird für die Weidmüller ZDU 1.5 benötigt?
Für den Anschluss der Leiter an die Zugfederklemme wird lediglich ein passender Schlitzschraubendreher benötigt, um die Feder zu öffnen.
Ist diese Reihenklemme für Ex-Bereiche zugelassen?
Ja, die ZDU 1.5 ist in einer explosionsgeschützten Ausführung (Ex e) gefertigt und kann in entsprechenden industriellen Zonen eingesetzt werden.
Muss eine Abschlussplatte verwendet werden?
Ja, für dieses Modell ist eine Abschlussplatte zwingend erforderlich, um den Berührungsschutz gemäß den Sicherheitsbestimmungen zu gewährleisten.
Wie erfolgt die Montage der ZDU 1.5?
Die Klemme ist für die direkte Montage auf Standard-Hutschienen (TH35) ausgelegt und lässt sich einfach aufrasten.
