Über dieses Produkt

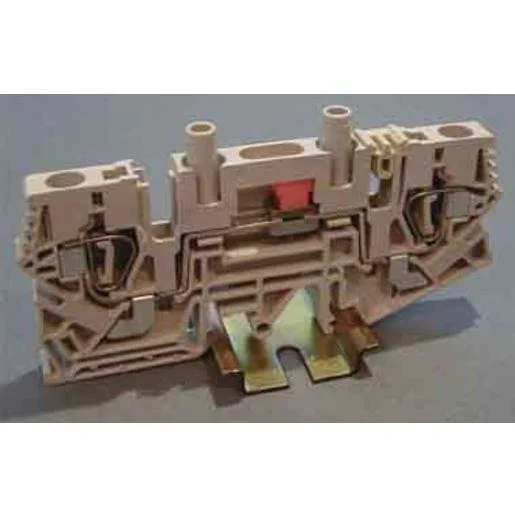

Die Weidmüller Prüftrenn-Reihenklemme ZTL 6 ermöglicht eine zuverlässige Signalübertragung und sichere Trennung in industriellen Steuerungen. Als Trenn- und Messtrenn-Reihenklemme aus der bewährten Z-Reihe bietet sie mit ihrem Zugfederanschluss eine vibrationsfeste und zeitsparende Kontaktierung. Ausgelegt für einen Bemessungsquerschnitt von 6 mm² und eine Spannung von 800 Volt, überzeugt dieses Modell durch eine kompakte Bauform von 8 mm Breite. Die gleitende Längstrennung sorgt für eine einfache Handhabung bei Prüf- und Wartungsarbeiten an Messwandlern. Dank des robusten Wemid-Isolierkörpers ist das Bauteil für anspruchsvolle Umgebungen geeignet. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zugfederanschluss: Ermöglicht schnellen, wartungsfreien Leiteranschluss
- Gleitende Längstrennung: Erleichtert präzise Prüfprozesse ohne Demontage
- 800 Volt Bemessungsspannung: Ausgelegt für industrielle Anwendungen mit hoher Last
- Thermoplast-Isolierkörper: Gewährleistet hohe thermische Beständigkeit von -50 bis 120 Grad Celsius
Anwendungsbereiche
- Messwandler-Schaltkreise in der Schaltschranktechnik
- Trennung von Messstromkreisen bei Wartungsarbeiten
- Signalverteilung in Automatisierungsanlagen
Technische Details
| Montageart | Hutschiene 35 mm |
| Farbe | beige |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Abschlussplatte erforderlich | ja |
| Höhe bei niedrigstbauender Montageart | 46,5 Millimeter |
| Breite/Rastermaß | 8 Millimeter |
| Mit integrierter Prüfbuchse | nein |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 bis 6 Quadratmillimeter |
| Anzahl der Etagen | 1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Länge | 106 Millimeter |
| Etagen intern gebrückt | nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 6 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 6 Quadratmillimeter |
| Anschlussposition | oben |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Bemessungsspannung | 800 Volt |
| Bemessungsstrom In | 41 Ampere |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 10 Quadratmillimeter |
| Ausführung der Längstrennung | gleitend |
| Anzahl der Klemmstellen je Etage | 2 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Ausführung der Quertrennung | steckbar |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-1633961 | EAN: 4032248126620 | Hersteller-Art.-Nr.: 1771800000
Häufig gestellte Fragen
Ist eine Abschlussplatte für die ZTL 6 erforderlich?
Ja, aufgrund der Bauweise der ZTL 6 ist eine Abschlussplatte zwingend erforderlich, um die Berührungssicherheit und den Schutz der Klemmenreihe zu gewährleisten.
Welchen Leiterquerschnitt kann ich an die Klemme anschließen?
Die Klemme ist für einen eindrähtigen Leiterquerschnitt von 0,5 bis 10 mm² und einen feindrähtigen Querschnitt von 0,5 bis 6 mm² ausgelegt.
Verfügt die ZTL 6 über eine integrierte Prüfbuchse?
Nein, bei diesem speziellen Modell (Typ ZTL 6 ohne Buchse) ist keine integrierte Prüfbuchse vorhanden.
Für welche Montageart ist diese Reihenklemme geeignet?
Diese Prüftrenn-Reihenklemme ist für die Montage auf einer genormten 35 mm Hutschiene vorgesehen.
