Über dieses Produkt

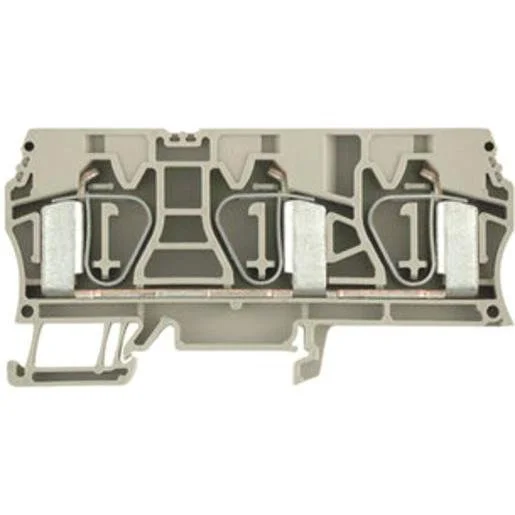

Die Weidmüller Durchgangs-Reihenklemme ZDU 16/3AN ist eine zuverlässige Lösung für den sicheren elektrischen Anschluss in anspruchsvollen Installationsumgebungen. Als hochwertige Durchgangsreihenklemme mit robustem Zugfederanschluss ermöglicht sie eine effiziente Verdrahtung von Leitern mit einem Querschnitt von bis zu 16 mm². Die Z-Reihe ist für eine Bemessungsspannung von 800 Volt ausgelegt und bietet bei einer Baubreite von 12,1 mm eine platzsparende Montage auf Hutschienen. Dank des widerstandsfähigen Wemid-Isolierkörpers hält sie Betriebstemperaturen von -50 bis 120 Grad Celsius stand. Diese schraubenlose Reihenklemme ist für Profis die erste Wahl, wenn es um dauerhafte Verbindungen in der Schaltschranktechnik geht. Sie können dieses Elektromaterial bequem in Österreich online bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zugfederanschluss: Ermöglicht eine vibrationssichere und wartungsfreie Leiteranbindung ohne Nachziehen von Schrauben.
- 16 mm² Bemessungsquerschnitt: Bietet hohe Stromtragfähigkeit bis zu 76 Ampere für industrielle Anwendungen.
- 3 Klemmstellen pro Etage: Vereinfacht die Verteilung und das Rangieren von Leitern innerhalb einer Klemmenreihe.
- Kompaktes Design: Mit nur 12,1 mm Baubreite optimiert diese Reihenklemme den Platzbedarf im Schaltkasten.
Anwendungsbereiche
- Industrielle Steuerungsanlagen und Schaltanlagenbau
- Energieverteilung in Gebäuden und Infrastrukturprojekten
- Maschinenbau, bei denen sichere Leiteranschlüsse gefordert sind
Technische Details
| Anzahl der Klemmstellen je Etage | 3 |
| Anzahl der Etagen | 1 |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5 bis 16 Quadratmillimeter |
| Anschlussposition | oben |
| Bemessungsstrom In | 76 Ampere |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsspannung | 800 Volt |
| Etagen intern gebrückt | nein |
| Breite/Rastermaß | 12,1 Millimeter |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5 bis 16 Quadratmillimeter |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | nein |
| Montageart | Hutschiene 35/7,5 mm |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 bis 16 Quadratmillimeter |
| Farbe | beige |
| Abschlussplatte erforderlich | ja |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Höhe bei niedrigstbauender Montageart | 50,5 Millimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 bis 16 Quadratmillimeter |
| Länge | 99 Millimeter |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-1632663 | EAN: 4032248122813 | Hersteller-Art.-Nr.: 1768320000
Häufig gestellte Fragen
Benötige ich eine Abschlussplatte für die ZDU 16/3AN?
Ja, für diesen Klemmentyp ist aufgrund der offenen Bauweise eine Abschlussplatte erforderlich, um den Berührungsschutz gemäß den Sicherheitsbestimmungen zu gewährleisten.
Ist die Klemme für feindrähtige Leiter geeignet?
Ja, die Reihenklemme ist für eindrähtige, mehrdrähtige und feindrähtige Leiter mit einem Querschnitt von 1,5 bis 16 mm² zugelassen.
Kann ich die Klemme auf einer Standard-Hutschiene montieren?
Ja, die Montage ist für gängige Hutschienen 35/7,5 mm ausgelegt, die den Standard-Schaltschrankaufbau definieren.
Wie hoch ist der maximale Bemessungsstrom?
Die Klemme ist für einen Bemessungsstrom von bis zu 76 Ampere ausgelegt, was sie für leistungsstarke Stromkreise prädestiniert.
