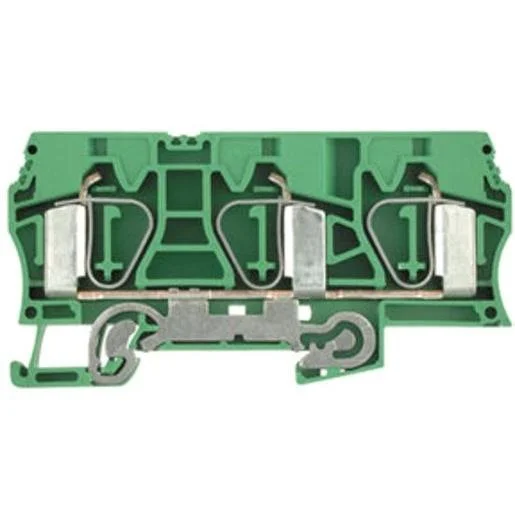

Die Weidmüller Erdungsklemme ZPE 16/3AN ist eine robuste Schutzleiter-Reihenklemme, die für anspruchsvolle Elektroinstallationen entwickelt wurde. Mit einem Bemessungsquerschnitt von 16 mm² und drei Klemmstellen pro Etage ermöglicht dieses Modell eine zuverlässige PE-Verbindung in Schaltschränken. Die kompakte Bauweise mit 12,1 mm Rastermaß spart wertvollen Platz auf der Hutschiene. Dank des effizienten Zugfederanschlusses gelingt die Leiterfixierung schnell und sicher. Der Isolierstoff aus Wemid sorgt für Langlebigkeit und hohe Temperaturbeständigkeit im industriellen Einsatz. Sie können diese Schutzleiterklemme für Ihre Projekte bei TELA online bestellen und von unserem professionellen Elektromaterial-Sortiment in Österreich profitieren. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zugfederanschluss: Ermöglicht eine zeitsparende Montage und vibrationssichere Kontaktierung.
- 16 mm² Querschnitt: Ideal für leistungsstarke Leiterquerschnitte in komplexen Stromkreisen.
- 3 Klemmstellen pro Etage: Bietet hohe Flexibilität bei der Verdrahtung von Schutzleitern.
- V0 Brennbarkeitsklasse: Erfüllt höchste Anforderungen an den Brandschutz in der Elektrotechnik.
- Vielseitige Montage: Kompatibel mit gängigen Hutschienen TH35 und G32.
Anwendungsbereiche
- Anschluss von Schutzleitern (PE) in industriellen Schaltschränken
- Verteilung von Erdungspotenzialen in Steuerungsanlagen
- Verwendung als PEN-Klemme bei entsprechender Systemauslegung
- Einsatz in Maschinensteuerungen mit begrenztem Platzangebot
Technische Details
| Farbe | grün/gelb |
| Montageart | Hut-/G-Schiene TH35/G32 |
| Breite/Rastermaß | 12,1 Millimeter |
| Höhe bei niedrigstbauender Montageart | 51,5 Millimeter |
| Länge | 99 Millimeter |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Abschlussplatte erforderlich | ja |
| Werkstoff des Isolierkörpers | Thermoplast |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 bis 16 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 bis 16 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5 bis 16 Quadratmillimeter |
| Anzahl der Klemmstellen je Etage | 3 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5 bis 16 Quadratmillimeter |
| Anschlussposition | oben |
| PEN-Funktion möglich | ja |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-1632264 | EAN: 4032248122790 | Hersteller-Art.-Nr.: 1768310000
Häufig gestellte Fragen
Ist für die Weidmüller ZPE 16/3AN eine Abschlussplatte nötig?
Ja, bei diesem Klemmentyp ist aufgrund der Bauform eine Abschlussplatte erforderlich, um die Sicherheit und Isolierung am Ende der Klemmleiste zu gewährleisten.
Kann diese Klemme auch als PEN-Klemme genutzt werden?
Ja, die ZPE 16/3AN ist für die PEN-Funktion geeignet, sofern die geltenden elektrotechnischen Richtlinien für den jeweiligen Anwendungsfall beachtet werden.
Welche Leiterquerschnitte können angeschlossen werden?
Die Klemme ist für eindrähtige, mehrdrähtige und feindrähtige Leiter im Bereich von 1,5 mm² bis 16 mm² ausgelegt.
Auf welchen Schienen lässt sich das Modell montieren?
Die Reihenklemme ist für die Standard-Hutschienen vom Typ TH35 sowie für G32-Schienen geeignet.
