Description
Über dieses Produkt

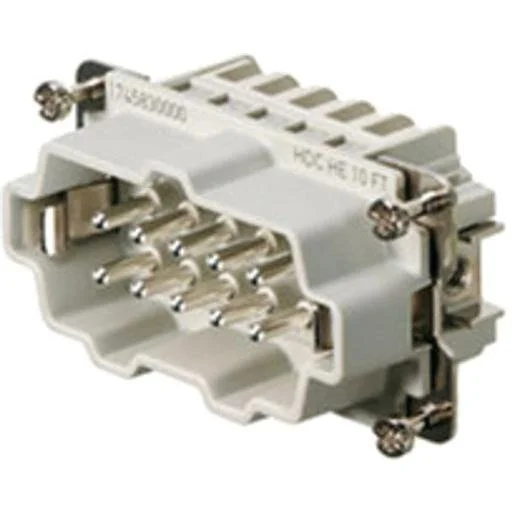

Der Weidmüller HDC HE 10 MT Kontakteinsatz für Industriesteckverbinder ist eine robuste Lösung für anspruchsvolle elektrische Verbindungen. Mit einer Bemessungsspannung von 500 Volt und einem Bemessungsstrom von 16 Ampere ist dieser 10-polige Stifteinsatz für industrielle Anwendungen optimiert. Der zuverlässige Federzuganschluss ermöglicht eine schnelle und sichere Verdrahtung von Leitern zwischen 0,5 und 4 Quadratmillimetern. Dank der Fertigung aus hochwertigem Thermoplast und einer Kontaktbeschichtung aus Silber gewährleistet der Einsatz eine langlebige Signal- und Stromübertragung. Er ist für Umgebungstemperaturen von -40 bis 125 Grad Celsius ausgelegt und erfüllt höchste Sicherheitsstandards in der Automatisierungstechnik. Sie können dieses Elektromaterial bequem in unserem Onlineshop für Österreich kaufen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Ermöglicht vibrationssichere und zeitsparende Leiteranschlüsse ohne spezielles Werkzeug.
- 10-polige Ausführung: Kompakter Aufbau in Baugröße 4 für effiziente Platznutzung im Schaltschrank.
- Silberbeschichtete Kontakte: Sorgen für einen geringen Übergangswiderstand und hohe Korrosionsbeständigkeit.
- Breiter Temperaturbereich: Einsatzfähig in rauen Umgebungen von -40 bis +125 Grad Celsius.
Anwendungsbereiche
- Industrielle Automatisierung und Maschinenbau
- Schaltschrankbau für Energie- und Signalverteilung
- Verbindungen in der Anlagentechnik
Technische Details
| Form | rechteckig |
| Bemessungsspannung | 500 Volt |
| Höhe | 33,5 Millimeter |
| Mit Schutzleiter | ja |
| Breite | 34 Millimeter |
| Bemessungsstoßspannung | 6 Kilovolt |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 Quadratmillimeter |
| Tiefe | 64 Millimeter |
| Werkstoff des Steckverbindereinsatzes | Thermoplast |
| Werkstoff des Kontaktes | sonstige Kupferlegierungen |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Umgebungstemperatur | -40 bis 125 Grad Celsius |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Polzahl | 10 |
| Bemessungsstrom In | 16 Ampere |
| Werkstoff des Kontakteinsatzes | Kunststoff |
| Werkstoff der Kontaktbeschichtung | シルバー |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 4 Quadratmillimeter |
| Verschmutzungsgrad | 3 |
| Kontaktausführung | Stift |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-1723316 | EAN: 4008190985554 | Hersteller-Art.-Nr.: 1745830000
Häufig gestellte Fragen
Welcher Querschnitt kann am Weidmüller HDC HE 10 MT angeschlossen werden?
Es können Leiterquerschnitte von 0,5 bis 4 Quadratmillimeter sowohl feindrähtig als auch eindrähtig sicher angeschlossen werden.
Ist der Einsatz für industrielle Umgebungen geeignet?
Ja, dank der Baugröße 4 und des robusten Thermoplast-Gehäuses ist er speziell für den Einsatz in industriellen Steckverbindern konzipiert.
Welche Anschlussart nutzt dieser Weidmüller Einsatz?
Dieser Einsatz ist mit einem Federzuganschluss ausgestattet, der eine einfache und zuverlässige Montage ermöglicht.
Kann der Kontakteinsatz bei hohen Temperaturen verwendet werden?
Ja, der Einsatz ist für einen Betriebstemperaturbereich von -40 bis 125 Grad Celsius spezifiziert.
