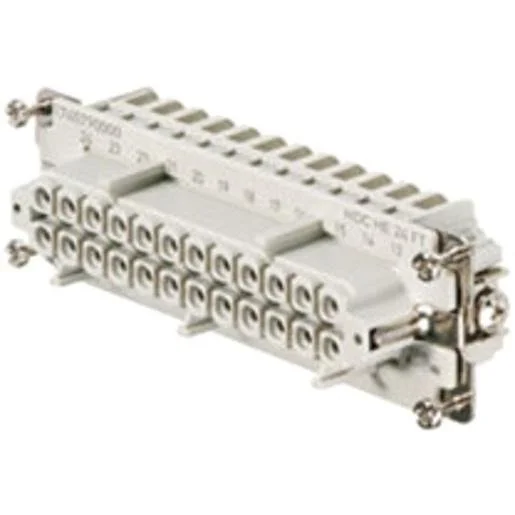

Der Weidmüller Kontakteinsatz für Industriesteckverbinder HDC HE 24 FT überzeugt durch eine präzise Ausführung als Buchse mit 24 Polen. Der Industriesteckverbinder bietet eine Bemessungsspannung von 500 V und einen Bemessungsstrom von 16 A, was ihn für vielfältige elektrische Verbindungen in der Industrie qualifiziert. Die Montage erfolgt effizient über einen Federzuganschluss, der einen Leiterquerschnitt von 0,5 bis 4 mm² unterstützt. Das robuste Thermoplast-Gehäuse mit Silber-Kontaktbeschichtung gewährleistet eine hohe Langlebigkeit bei anspruchsvollen Umgebungsbedingungen. Kunden in Österreich können diesen leistungsfähigen Industriesteckverbinder direkt bei TELA online kaufen und von einer zuverlässigen Systemkomponente profitieren. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Ermöglicht eine zeitsparende und vibrationssichere Leitermontage.
- Silber-Kontaktbeschichtung: Sorgt für eine optimale elektrische Leitfähigkeit und Korrosionsbeständigkeit.
- Thermoplast-Isolierstoff: Bietet hohe mechanische Stabilität und erfüllt die Brennbarkeitsklasse V0.
- 24 Pole: Ideal für komplexe Verkabelungen, bei denen zahlreiche Signale oder Ströme übertragen werden müssen.
Anwendungsbereiche
- Industrielle Automatisierungstechnik
- Schaltschrankbau und elektrische Anlagen
- Maschinenbau und Fertigungsstraßen
- Verbindungstechnik in der Energietechnik
Technische Details
| Kontaktausführung | Buchse |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Tiefe | 111 Millimeter |
| Form | rechteckig |
| Polzahl | 24 |
| Mit Schutzleiter | ja |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Bemessungsstoßspannung | 6 Kilovolt |
| Werkstoff der Kontaktbeschichtung | Silber |
| Bemessungsspannung | 500 Volt |
| Höhe | 33 Millimeter |
| Breite | 34 Millimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 bis 4 Quadratmillimeter |
| Werkstoff des Kontaktes | sonstige Kupferlegierungen |
| Verschmutzungsgrad | 3 |
| Umgebungstemperatur | -40 bis 125 Grad Celsius |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Bemessungsstrom In | 16 Ampere |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Werkstoff des Kontakteinsatzes | Kunststoff |
| Werkstoff des Steckverbindereinsatzes | Thermoplast |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 4 Quadratmillimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-1723227 | EAN: 4008190985516 | Hersteller-Art.-Nr.: 1745790000
Häufig gestellte Fragen
Welchen Leiterquerschnitt kann ich an den Weidmüller HE 24 FT anschließen?
Der Kontakteinsatz unterstützt Leiterquerschnitte von 0,5 mm² bis 4 mm², sowohl bei feindrähtigen Leitern mit oder ohne Aderendhülse als auch bei eindrähtigen Leitern.
Ist der Industriesteckverbinder für extreme Temperaturen geeignet?
Ja, der Einsatz ist für einen Betriebstemperaturbereich von -40 bis +125 Grad Celsius ausgelegt und somit für anspruchsvolle industrielle Umgebungen spezifiziert.
Wie wird die elektrische Verbindung beim HE 24 FT hergestellt?
Dieser Einsatz verwendet einen Federzuganschluss, der eine schnelle und wartungsarme Montage der Adern ermöglicht.
Wie viele Pole bietet dieser Weidmüller Kontakteinsatz?
Dieser Einsatz verfügt über 24 Pole (Belegung 1-24), was ihn für Anwendungen mit hoher Kontaktanzahl in Industriesteckverbindern der Baugröße 8 geeignet macht.
