Über dieses Produkt

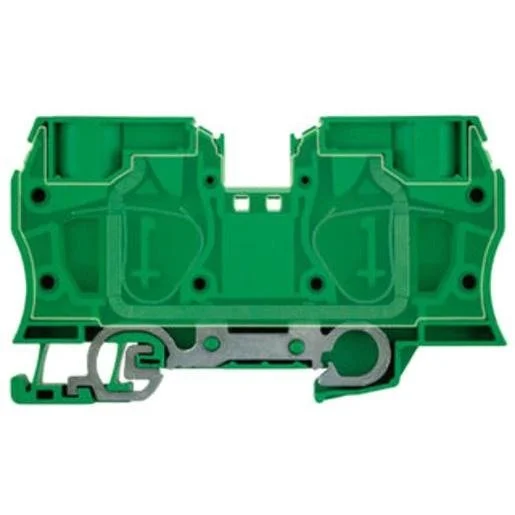

Die Weidmüller Erdungsklemme ZPE 35 dient der sicheren Verbindung von Schutzleitern in industriellen Schaltschränken und Verteileranlagen. Diese leistungsstarke Schutzleiter-Reihenklemme ist für einen Bemessungsquerschnitt von 35 mm² ausgelegt und verfügt über einen zuverlässigen Zugfederanschluss. Dank des Wemid-Isolierkörpers in grün/gelber Farbgebung erfüllt das Bauteil höchste Anforderungen an Brandschutz und mechanische Stabilität bei der Direktmontage auf der Hutschiene TH35. Das Design mit zwei Klemmstellen pro Etage ermöglicht eine effiziente und platzsparende Installation im Schaltschrankbau. Die Klemme überzeugt durch ihre Langlebigkeit bei einem breiten Betriebstemperaturbereich von -50 bis 120 Grad Celsius. Wenn Sie professionelles Elektromaterial in Österreich für Ihre Elektroinstallation suchen, finden Sie dieses Bauteil bei uns zur einfachen online Bestellung. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Gewährleistet eine schnelle, vibrationssichere Kontaktierung ohne Nachziehen der Schrauben.
- 35 mm² Bemessungsquerschnitt: Bietet ausreichend Kapazität für leistungsstarke Schutzleiteranwendungen.
- V0 Brennbarkeitsklasse: Erhöhte Sicherheit im Brandfall durch selbstverlöschende Werkstoffe.
- Kompakte Bauweise: Mit 16 mm Rastermaß optimiert die Klemme den Platzbedarf auf der Hutschiene TH35.
Anwendungsbereiche
- Verteilerbau und Schaltschrankinstallation
- Industrielle Automatisierungstechnik
- Aufbau von PE- oder PEN-Sammelschienen
Technische Details
| Montageart | Hutschiene TH35 |
| Farbe | grün/gelb |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5 bis 35 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5 bis 16 Quadratmillimeter |
| Länge | 100,5 Millimeter |
| PEN-Funktion möglich | ja |
| Höhe bei niedrigstbauender Montageart | 60 Millimeter |
| Abschlussplatte erforderlich | nein |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Breite/Rastermaß | 16 Millimeter |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 bis 35 Quadratmillimeter |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 bis 16 Quadratmillimeter |
| Anschlussposition | oben |
| Werkstoff des Isolierkörpers | Thermoplast |
| Anzahl der Etagen | 1 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-1318780 | EAN: 4008190957100 | Hersteller-Art.-Nr.: 1739650000
Häufig gestellte Fragen
Ist für die Weidmüller ZPE 35 eine Abschlussplatte erforderlich?
Nein, bei diesem Modell ist keine separate Abschlussplatte für den Betrieb notwendig.
Welcher Leiterquerschnitt kann mit der Klemme verwendet werden?
Die Klemme ist für Leiterquerschnitte von 2,5 mm² bis zu 35 mm² geeignet, je nach Leiterart.
Kann die Klemme auch als PEN-Klemme verwendet werden?
Ja, die PEN-Funktion ist bei diesem Modell möglich.
Auf welcher Schienenart wird die Klemme montiert?
Die Montage erfolgt direkt auf einer Hutschiene der Bauform TH35.
