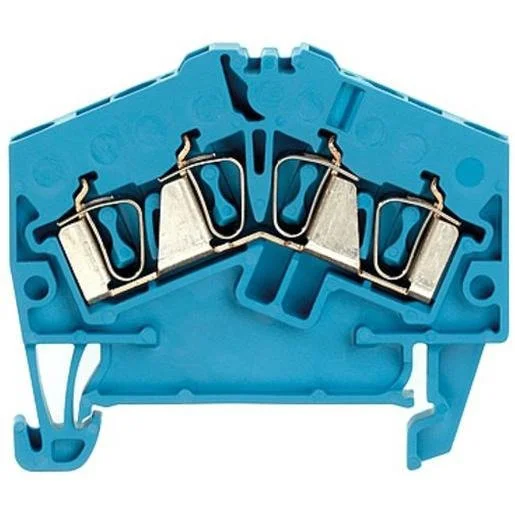

Die Weidmüller Durchgangs-Reihenklemme ZDU 2.5-2/4AN BL ist eine robuste Lösung für den sicheren elektrischen Anschluss in Schaltanlagen. Diese blaue Federzugklemme bietet durch ihren Zugfederanschluss eine zeitsparende Montage bei gleichzeitig hoher Kontaktsicherheit für Leiterquerschnitte bis 4 mm². Dank der kompakten Bauform mit einem Rastermaß von 5,1 Millimetern lassen sich auch in engen Verteilerschränken zahlreiche Anschlusspunkte effizient realisieren. Die 4-Leiter-Technik ermöglicht eine flexible Verdrahtung bei 800 Volt Bemessungsspannung. Als verlässliches Elektromaterial für den professionellen Einsatz in Österreich ist diese Reihenklemme direkt online verfügbar. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zugfederanschluss: Ermöglicht eine schraubenlose und vibrationssichere Kontaktierung der Leiter.
- 4 Klemmstellen: Erlaubt das komfortable Rangieren und Verteilen von Potenzialen auf engstem Raum.
- Kompaktes Design: Mit nur 5,1 mm Breite optimal für die Montage auf 35 mm Hutschienen geeignet.
- Wemid-Isolierstoff: Hohe thermische Belastbarkeit bis 120 °C und hervorragende Brennbarkeitsklasse V0.
Anwendungsbereiche
- Verdrahtung von Steuerungsschränken in der Industrieautomation
- Anschluss von Sensoren und Aktoren in der Gebäudeinstallation
- Verteilung von Signalen in Verteilerkästen und Schalttafeln
Technische Details
| Anzahl der Klemmstellen je Etage | 4 |
| Anzahl der Etagen | 1 |
| Höhe bei niedrigstbauender Montageart | 44 Millimeter |
| Anschlussposition | schräg |
| Werkstoff des Isolierkörpers | Thermoplast |
| Farbe | blau |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | nein |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 2,5 Quadratmillimeter |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 4 Quadratmillimeter |
| Bemessungsstrom In | 24 Ampere |
| Bemessungsspannung | 800 Volt |
| Länge | 50,5 Millimeter |
| Abschlussplatte erforderlich | ja |
| Etagen intern gebrückt | nein |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Montageart | Hutschiene 35/7,5 mm |
| Breite/Rastermaß | 5,1 Millimeter |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 2,5 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 4 Quadratmillimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-1633120 | EAN: 4008190915414 | Hersteller-Art.-Nr.: 1706070000
Häufig gestellte Fragen
Ist für diese Reihenklemme eine Abschlussplatte erforderlich?
Ja, bei der ZDU 2.5-2/4AN ist aufgrund der offenen Bauweise eine Abschlussplatte erforderlich, um den Berührungsschutz und die Isolierung zu gewährleisten.
Für welche Leiterquerschnitte ist die Klemme geeignet?
Die Klemme ist für eindrähtige Leiter von 0,5 bis 4 mm² sowie feindrähtige Leiter mit Aderendhülse von 0,5 bis 2,5 mm² ausgelegt.
Kann die Klemme auf Standard-Hutschienen montiert werden?
Ja, die Klemme ist für die gängige Montage auf 35 mm Hutschienen gemäß DIN EN 60715 ausgelegt.
Warum ist die Klemme blau eingefärbt?
Die Farbe Blau wird in der Elektroinstallation üblicherweise zur Kennzeichnung des Neutralleiters verwendet.
