Description
Über dieses Produkt

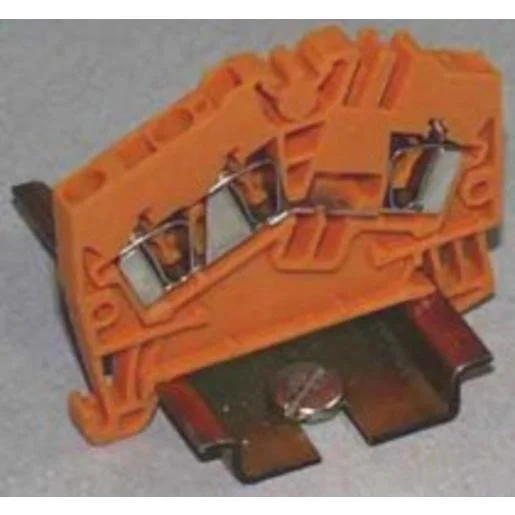

Die Weidmüller Durchgangs-Reihenklemme ZDU 2.5-2/3AN OR ermöglicht eine sichere elektrische Verbindung in verschiedensten Schaltanlagen. Diese moderne Reihenklemme zeichnet sich durch ihren robusten Federzuganschluss aus, der eine dauerhaft vibrationssichere Kontaktierung von Leitern mit Querschnitten von 0,5 bis 4 mm² gewährleistet. Durch das kompakte Rastermaß von nur 5,1 mm eignet sich das Bauteil optimal für Anwendungen mit begrenztem Platzangebot auf der Hutschiene. Der isolierende Wemid-Werkstoff in auffälligem Orange bietet eine hohe thermische Stabilität für anspruchsvolle Umgebungsbedingungen. Elektriker schätzen die einfache Handhabung und die zuverlässige Trennfunktion dieser schraubenlosen Lösung. Entdecken Sie unser breites Sortiment für Elektromaterial in Österreich und finden Sie genau das passende Zubehör für Ihre Installation. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Schraubenlose Kontaktierung für eine zeitsparende und vibrationsfeste Installation.
- Bemessungsquerschnitt 2,5 mm²: Ausgelegt für eine hohe Strombelastbarkeit bis 24 Ampere.
- Kompaktes Design: Nur 5,1 mm Baubreite für eine effiziente Platznutzung im Schaltschrank.
- Wemid-Isolierstoff: Hohe thermische Beständigkeit bei Temperaturen von -50 bis +120 Grad Celsius.
Anwendungsbereiche
- Industrielle Schaltanlagenbau
- Verteilungstechnik in Gebäuden
- Steuerungs- und Regelungstechnik
- Maschinenbau und Automatisierung
Technische Details
| Anzahl der Klemmstellen je Etage | 3 |
| Anzahl der Etagen | 1 |
| Montageart | Hutschiene 35/7,5 mm |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 4 Quadratmillimeter |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 24 Ampere |
| Breite/Rastermaß | 5,1 Millimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Höhe bei niedrigstbauender Montageart | 44 Millimeter |
| Etagen intern gebrückt | nein |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 4 Quadratmillimeter |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 2,5 Quadratmillimeter |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Anschlussposition | schräg |
| Bemessungsspannung | 800 Volt |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | nein |
| Länge | 50,5 Millimeter |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 2,5 Quadratmillimeter |
| Farbe | orange |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-2217511 | EAN: 4008190915384 | Hersteller-Art.-Nr.: 1706050000
Häufig gestellte Fragen
Ist für die Weidmüller ZDU 2.5 Reihenklemme eine Abschlussplatte zwingend erforderlich?
Ja, aufgrund der offenen Bauweise dieses Klemmtyps ist die Verwendung einer Abschlussplatte zur Einhaltung der Isolationskoordination erforderlich.
Kann diese Reihenklemme direkt auf einer Hutschiene montiert werden?
Ja, die Klemme ist für die Standard-Hutschiene (Tragschiene) 35/7,5 mm konzipiert und lässt sich dort einfach aufrasten.
Welcher Leiterquerschnitt kann maximal angeschlossen werden?
Die Klemme ist für eindrähtige und mehrdrähtige Leiter mit einem Querschnitt von bis zu 4 mm² geeignet.
Was ist der Vorteil des Federzuganschlusses?
Der Federzuganschluss ermöglicht eine schnellere Montage ohne Werkzeug für die Schraubfixierung und sorgt zudem für eine dauerhaft rüttelfeste Verbindung.
