Über dieses Produkt

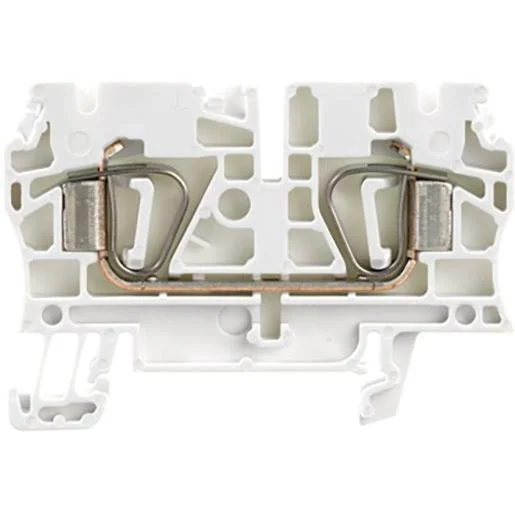

Die Weidmüller Durchgangs-Reihenklemme ZDU 4 WS ist eine schraubenlose Lösung für die zuverlässige Verbindung von Leitern in der Elektrotechnik. Mit ihrem bewährten Zugfederanschluss sorgt die Klemme für eine dauerhaft sichere Kontaktierung von Leitern mit einem Querschnitt von bis zu 6 mm². Der Isolierkörper aus Thermoplast garantiert eine hohe thermische Stabilität, während die Kontaktstellen aus Zinn-beschichtetem Kupfer eine optimale Leitfähigkeit gewährleisten. Diese Durchgangsreihenklemme ist für die Montage auf der Hutschiene TH35 ausgelegt und ermöglicht eine effiziente Verdrahtung bei Bemessungsströmen bis zu 32 A. Dank ihrer kompakten Bauform und der hohen mechanischen Belastbarkeit ist sie ein wesentlicher Bestandteil für Schaltschrankbauten und industrielle Anlagen. Kunden aus Österreich schätzen die Langlebigkeit dieser Komponenten bei der Planung ihrer elektrischen Projekte. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Zeitersparnis durch werkzeuglose Montage der Leiter.
- Zinn-beschichtetes Kupfer: Exzellente elektrische Leitfähigkeit für geringe Übergangswiderstände.
- Temperaturbereich -50 bis 120 °C: Robuster Einsatz in unterschiedlichsten Umgebungen.
- Brandschutz nach UL 94 V0: Hohe Sicherheit durch schwer entflammbare Thermoplast-Materialien.
Anwendungsbereiche
- Aufbau von Schaltschränken und Verteilerkästen
- Industrielle Automatisierungstechnik
- Verdrahtung von Steuerungsanlagen
- Verbindung von Leitern in explosionsgeschützten Bereichen (Ex e)
Technische Details
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 6 Quadratmillimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Bemessungsspannung | 800 Volt |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 6 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 6 Quadratmillimeter |
| Abschlussplatte erforderlich | ja |
| Werkstoff des Isolierkörpers | Thermoplast |
| Anzahl der Klemmstellen je Etage | 2 |
| Farbe | weiß |
| Bemessungsstrom In | 32 Ampere |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Breite/Rastermaß | 6,1 Millimeter |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | ja |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Etagen intern gebrückt | nein |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Anschlussposition | oben |
| Montageart | Hutschiene TH35 |
| Höhe bei niedrigstbauender Montageart | 43 Millimeter |
| Länge | 62 Millimeter |
| Anzahl der Etagen | 1 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-5647312 | EAN: 4008190476625 | Hersteller-Art.-Nr.: 1683640000
Häufig gestellte Fragen
Ist für diese Weidmüller Reihenklemme eine Abschlussplatte zwingend erforderlich?
Ja, bei der ZDU 4 WS ist der Einsatz einer separaten Abschlussplatte erforderlich, um die seitliche Berührungssicherheit zu gewährleisten.
Kann die Klemme auch in Ex-Bereichen eingesetzt werden?
Ja, das Modell verfügt über eine Zertifizierung als explosionsgeschützte Ausführung (Ex e), was den Einsatz in entsprechenden industriellen Umgebungen erlaubt.
Welcher Leitungsquerschnitt kann maximal angeschlossen werden?
Die Klemme ist für mehrdrähtige und eindrähtige Leiter bis zu einem Querschnitt von 6 Quadratmillimetern geeignet.
Wie wird die Reihenklemme montiert?
Diese Reihenklemme ist für die einfache und schnelle Montage auf einer standardmäßigen Hutschiene der Bauform TH35 konzipiert.
