Description
Über dieses Produkt

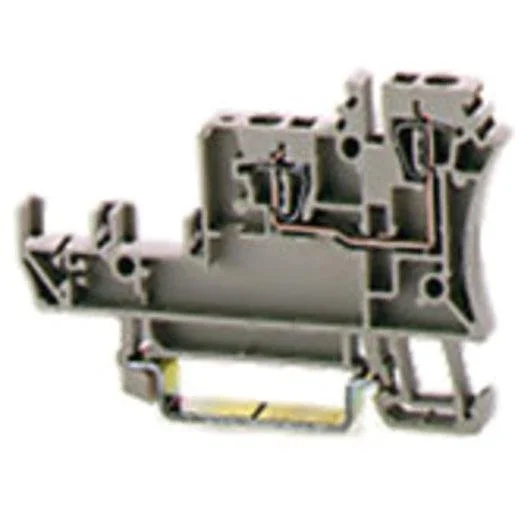

Die Weidmüller Initiator- Aktor-Reihenklemme ZIA 1.5/3L-1S ist ein zentrales Element für modulare Verdrahtungskonzepte in industriellen Schaltanlagen. Als Sensor-Aktor-Reihenklemme ermöglicht sie durch ihre platzsparende Scheibenbauweise eine flexible Realisierung von Verteilerleisten. Die Montage erfolgt einfach auf einer TS 35-Tragschiene, wobei die integrierte Querverbindung eine effiziente Signalverteilung sicherstellt. Dank des Federzuganschlusses profitieren Anwender von einer vibrationssicheren und wartungsfreien Verbindungstechnik. Die Klemme ist für einen Temperaturbereich von -50 bis 120 °C ausgelegt und erfüllt mit ihrer Brennbarkeitsklasse V0 hohe Sicherheitsstandards. Dieses Elektromaterial kaufen Sie bei uns bequem online für Ihre elektrotechnischen Projekte in ganz Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Gewährleistet dauerhaft sichere Klemmverbindungen bei minimalem Zeitaufwand.
- Modulare Scheibenbauweise: Erlaubt variable Konfigurationen und individuelle Anpassungen der Verteilerleisten.
- Breiter Temperaturbereich: Die Einsatzfähigkeit von -50 bis 120 °C ermöglicht den Betrieb in anspruchsvollen Umgebungen.
- Kompaktes Design: Mit einer Breite von nur 5,08 mm ist die Klemme optimal für platzkritische Anwendungen auf der Hutschiene geeignet.
Anwendungsbereiche
- Aufbau von sensornahen Verteilerleisten in der Automatisierungstechnik.
- Signaleinspeisung und -verteilung in modularen Schaltschrank-Systemen.
- Verdrahtung von Initiatoren und Aktoren in komplexen Steuerungsanwendungen.
Technische Details
| Abschlussplatte erforderlich | ja |
| Montageart | Hutschiene TH35 |
| Breite | 5,08 Millimeter |
| Höhe | 68,5 Millimeter |
| Mit PE Anschluss | nein |
| Tiefe | 46,5 Millimeter |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 2,5 Quadratmillimeter |
| Mit Einspeisefunktion | nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 2,5 Quadratmillimeter |
| Werkstoff des Isolierkörpers | Thermoplast |
| Farbe | beige |
| Bemessungsspannung | 250 Volt |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Etagen intern gebrückt | nein |
| Anzahl der Etagen | 1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Leiter-Nennquerschnitt | 2,5 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 1,5 Quadratmillimeter |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | nein |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Farbe des Leuchtmittels | sonstige |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 2,5 Quadratmillimeter |
| Bemessungsstrom In | 17,5 Ampere |
| Mit Schirmanschluss | nein |
| Anzahl der Klemmstellen je Etage | 2 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-100900 | EAN: 4008190401634 | Hersteller-Art.-Nr.: 1651980000
Häufig gestellte Fragen
Benötigt diese Reihenklemme eine Abschlussplatte?
Ja, für die korrekte Montage und den Schutz der Kontakte bei der ZIA 1.5/3L-1S ist eine separate Abschlussplatte erforderlich.
Auf welcher Schiene kann die Klemme montiert werden?
Die Klemme ist für die Montage auf der standardisierten Hutschiene TH35 (TS 35) nach Industrienorm ausgelegt.
Welche Leiterquerschnitte können angeschlossen werden?
Die Klemme ist für Leiterquerschnitte von 0,5 bis 2,5 mm² ausgelegt, abhängig davon, ob diese ein-, mehr- oder feindrähtig (mit/ohne Aderendhülse) ausgeführt sind.
Ist die Klemme für extreme Temperaturen geeignet?
Ja, das Material hält einer Betriebstemperatur von -50 bis zu +120 Grad Celsius stand, was sie für diverse industrielle Umgebungen einsetzbar macht.
