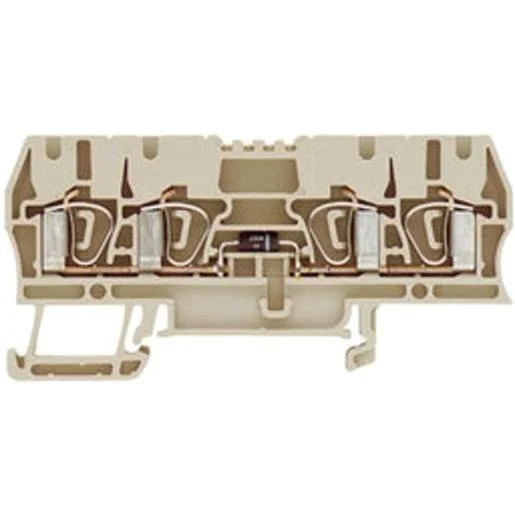

Die Weidmüller Bauelement-Reihenklemme ZDU 2.5/2X2AN/D+ ist eine kompakte Lösung für die Integration elektrischer Bauelemente in Ihre Schaltanlage. Als robuste Durchgangs-Reihenklemme mit integrierter Diode ermöglicht sie eine effiziente Verdrahtung bei einem Bemessungsquerschnitt von 2,5 mm². Die Z-Reihe zeichnet sich durch den zuverlässigen Federzuganschluss aus, der eine vibrationssichere Verbindung bei gleichzeitig einfacher Handhabung garantiert. Mit einer Baubreite von nur 5,1 mm ist sie platzsparend auf der Hutschiene TH35 montierbar und für einen Bemessungsstrom von 1 Ampere ausgelegt. Dank des hochwertigen Wemid-Isolierstoffes erfüllt die Klemme die Brennbarkeitsklasse V0 und bietet eine hohe thermische Beständigkeit. Ob für Steuerungsaufgaben oder Widerstandsabgleiche, dieses Bauteil überzeugt durch Langlebigkeit und Funktionalität. Kaufen Sie dieses Elektromaterial bequem online bei TELA in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Sichert dauerhaft stabile Verbindungen unter Vibration.
- Integrierte Diode: Ermöglicht spezifische Schaltungsfunktionen direkt im Klemmblock.
- Kompaktes Design: Nur 5,1 mm Rastermaß sparen wertvollen Platz im Schaltschrank.
- Ex-Zulassung: Dank Ex e Ausführung für anspruchsvolle Umgebungen geeignet.
Anwendungsbereiche
- Industrielle Steuerungstechnik und Automatisierung.
- Aufbau von Schaltanlagen und Verteilungen.
- Integration von elektronischen Bauelementen in die Klemmleiste.
- Signalverarbeitung in der Anlagenverkabelung.
Technische Details
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 Quadratmillimeter |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 4 Quadratmillimeter |
| Länge | 79,5 Millimeter |
| Höhe bei niedrigstbauender Montageart | 38,5 Millimeter |
| Breite/Rastermaß | 5,1 Millimeter |
| Anschlussposition | oben |
| Anzahl der Etagen | 1 |
| Bemessungsspannung | 400 Volt |
| Anzahl der Klemmstellen je Etage | 4 |
| Farbe | beige |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Abschlussplatte erforderlich | ja |
| Montageart | Hutschiene TH35 |
| Bauelementetyp | Diode |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | ja |
| Bemessungsstrom In | 1 Ampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-2777622 | EAN: 4008190297398 | Hersteller-Art.-Nr.: 1650340000
Häufig gestellte Fragen
Kann die Reihenklemme auf einer Standard-Hutschiene montiert werden?
Ja, die Z-Reihenklemme ist für die Montage auf einer TH35 Hutschiene nach Industriestandard ausgelegt.
Welches Bauelement ist in der Klemme integriert?
Bei diesem Modell handelt es sich um eine Variante mit integrierter Diode, ideal für Anwendungen, bei denen Signalflüsse oder Freilaufschaltungen erforderlich sind.
Ist eine Abschlussplatte für den Betrieb zwingend erforderlich?
Ja, laut technischer Spezifikation ist bei diesem Bauelement eine Abschlussplatte erforderlich, um die seitliche Isolierung zu gewährleisten.
Welcher Leiterquerschnitt kann angeschlossen werden?
Die Klemme ist für Leiterquerschnitte von 0,5 bis 4 Quadratmillimeter (feindrähtig und eindrähtig) geeignet.
