Über dieses Produkt

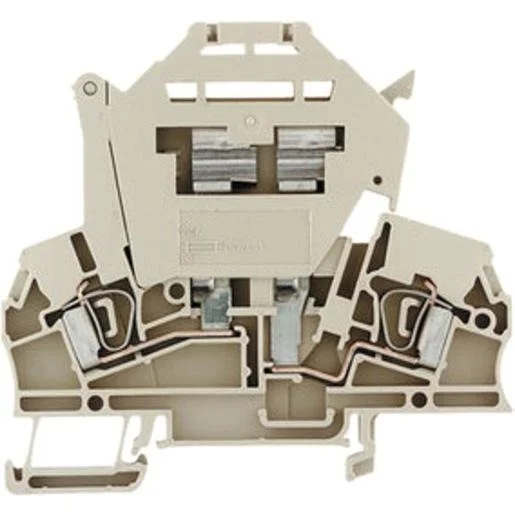

Die Weidmüller Sicherungs-Reihenklemme ZSI 2,5 ist eine zuverlässige Lösung zur Absicherung von Stromkreisen in industriellen Schaltschränken. Diese Sicherungsreihenklemme der bewährten Z-Reihe ist mit einem praktischen, schwenkbaren Sicherungshalter für G-Sicherungen im Format 5×20 mm ausgestattet. Die Montage erfolgt effizient auf einer 35 mm Hutschiene mittels Federzuganschluss, der eine dauerhaft rüttelsichere Verbindung garantiert. Mit einer Bemessungsspannung von 500 Volt und einem Nennstrom von 6,3 Ampere eignet sie sich für diverse Anwendungen im Bereich Elektrotechnik. Als führender Onlineshop für Elektromaterial in Österreich bieten wir Ihnen dieses Bauteil für eine fachgerechte Installation zur Verfügung. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Sorgt für eine schnelle, wartungsfreie und vibrationsfeste Leiteranbindung.
- Schwenkbarer Sicherungshalter: Ermöglicht den einfachen und werkzeuglosen Austausch der 5×20 mm Sicherungseinsätze.
- Thermoplast-Isolierkörper: Bietet hohe mechanische Stabilität und erfüllt die Brennbarkeitsklasse V0 nach UL94.
- Kompaktes Design: Mit 7,9 mm Baubreite optimiert diese Klemme den Platzbedarf auf der Hutschiene.
Anwendungsbereiche
- Absicherung von Steuerstromkreisen in Schaltanlagen.
- Installation in industriellen Automatisierungssystemen.
- Verwendung in Maschinensteuerungskreisen mit G-Sicherungsbedarf.
Technische Details
| Abschlussplatte erforderlich | ja |
| Montageart | Hutschiene 35 mm |
| Ausführung des Sicherungshalters | schwenkbar |
| Breite | 7,9 Millimeter |
| Bemessungsstrom In | 6,3 Ampere |
| Art des Anzeigeelements für die Defektanzeige | ohne |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Höhe | 74 Millimeter |
| Werkstoff des Isolierkörpers | Thermoplast |
| Anzahl der Etagen | 1 |
| Ausführung des Sicherungseinsatzes | G-Sicherung 5×20 mm |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 4 Quadratmillimeter |
| Bemessungsspannung | 500 Volt |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 4 Quadratmillimeter |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Farbe | beige |
| Spannungsart für die Defektanzeige | AC/DC |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 2,5 Quadratmillimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-101192 | EAN: 4008190196592 | Hersteller-Art.-Nr.: 1616400000
Häufig gestellte Fragen
Welche Sicherungseinsätze passen in die Klemme?
Die Klemme ist für handelsübliche G-Sicherungseinsätze im Format 5×20 mm ausgelegt.
Ist eine Abschlussplatte für die ZSI 2,5 erforderlich?
Ja, für dieses Modell ist der Einsatz einer separaten Abschlussplatte zwingend erforderlich.
Welcher Leiterquerschnitt kann angeschlossen werden?
Der Anschließbereich reicht bei eindrähtigen Leitern von 0,5 bis 4 mm² und bei feindrähtigen Leitern mit Aderendhülse bis 2,5 mm².
Kann die Klemme auf Standard-Hutschienen montiert werden?
Ja, die Klemme ist für die Standard-Hutschiene (TS 35) ausgelegt.
