Über dieses Produkt

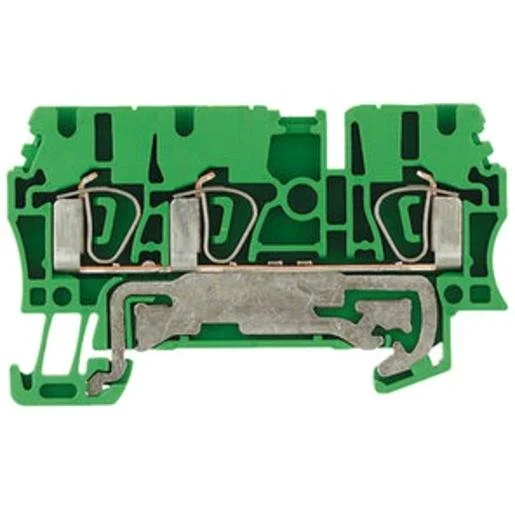

Die Weidmüller Erdungsklemme ZPE 2.5/3AN ist eine leistungsstarke Schutzleiter-Reihenklemme, die speziell für platzsparende Installationen in Schaltanlagen entwickelt wurde. Dank der bewährten Zugfedertechnik ermöglicht dieses Bauteil eine sichere und dauerhafte Verbindung für Leiterquerschnitte von 0,5 bis 4 Quadratmillimeter. Die Klemme überzeugt durch ihr schmales Rastermaß von 5,1 Millimetern, was eine hohe Packungsdichte auf der Hutschiene TH35 erlaubt. Mit drei Klemmstellen pro Etage bietet sie zudem eine hohe Flexibilität bei der Verdrahtung von Steuerstromkreisen und Energieverteilungen. Die Integration von großen Markierungsflächen und einem Prüfabgriff erleichtert die Wartung und Inbetriebnahme Ihrer elektrischen Anlagen erheblich. Profitieren Sie von der gewohnten Weidmüller-Qualität für Ihre Elektroinstallationen in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Gewährleistet rüttelsichere Verbindungen und spart Zeit bei der Montage.
- 3 Klemmstellen: Ermöglicht eine effiziente Verteilung des Schutzleiters auf engstem Raum.
- Kompaktes Design: Nur 5,1 mm Baubreite für maximale Platzersparnis im Schaltschrank.
- Große Markierungsflächen: Sorgt für klare Übersicht und einfache Identifikation der Anschlüsse.
Anwendungsbereiche
- Industrielle Schaltanlagenbau
- Gebäudetechnik und Energieverteilung
- Steuerungs- und Regelungstechnik
- Verdrahtung in engen Installationsgehäusen
Technische Details
| Anzahl der Etagen | 1 |
| Breite/Rastermaß | 5,1 Millimeter |
| Farbe | grün/gelb |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 4 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 4 Quadratmillimeter |
| Anschlussposition | oben |
| Höhe bei niedrigstbauender Montageart | 39,5 Millimeter |
| Montageart | Hutschiene TH35 |
| PEN-Funktion möglich | nein |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Werkstoff des Isolierkörpers | Thermoplast |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Abschlussplatte erforderlich | ja |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Anzahl der Klemmstellen je Etage | 3 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 2,5 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Länge | 64,5 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-101028 | EAN: 4008190076559 | Hersteller-Art.-Nr.: 1608650000
Häufig gestellte Fragen
Welche Montageart wird für die ZPE 2.5/3AN benötigt?
Die Erdungsklemme ist für die Standard-Montage auf einer Hutschiene der Bauform TH35 ausgelegt.
Ist bei dieser Klemme eine Abschlussplatte erforderlich?
Ja, aufgrund der offenen Bauform des Seitenteils ist zur Einhaltung der Sicherheitsabstände eine passende Abschlussplatte erforderlich.
Für welche Leiterquerschnitte ist die Klemme geeignet?
Die Klemme nimmt eindrähtige und mehrdrähtige Leiter von 0,5 bis 4 Quadratmillimeter sicher auf.
Kann diese Klemme für PEN-Funktionen verwendet werden?
Nein, dieses spezifische Modell ist ausschließlich als Schutzleiterklemme (PE) vorgesehen und nicht für kombinierte PEN-Anwendungen geeignet.
